модуль MSA Pinout приемопередатчика картин одиночного передатчика DOM LC SMF 3Gb/s 1310nm 10km видео- патологический

Функциональная спецификация

Описание

Модуль передатчика GTS-L1330-40DCT 3G SDI Gigaopto одиночный двойное - модуль передатчика одиночного режима канала оптически конструированный для того чтобы передать оптически серийные цифровые сигналы как определено в SMPTE 297-2006.

Оно поддерживает от 50Mbps к 3Gbps и специфически конструировано для переданный картины SMPTE 259M, SMPTE 344M, SMPTE 292M и SMPTE 424M SDI патологические.

Этот передатчик состоит из 2 разделов: передатчик лазера DFB и блок управления MCU. Все модули удовлетворяют требования к безопасности лазера класса i, оно могут передать сигнал от 50Mbps достигаемости до 40km передачи 3Gbps с патологическими сигналами 3Gbps.

Оно с контактным разъемом SFP 20 для того чтобы позволить горячей возможности штепсельной вилки, вполне уступчивой с SFP MSA, стандартами SFF-8472. Встроенный цифровой контроль диагностик (DDM) позволяет доступу к работая параметрам в реальном времени.

Соответствующее для применений высоко-определения цифровых передавая.

Особенности

• Картины поддержек видео- патологические для SD-SDI, HD-SDI и 3G-SDI
• SMPTE 297-2006 совместимое
• Крепкая безошибочная передача сигналов от 50Mb/s к 3Gb/s & волокну до 40km однорежимному
• лазер 1310nm DFB
• Приложение металла для более низкого EMI
• Уступчивый с SFP MSA и SFF-8472
• Контроль цифров диагностический
• Совместимый с RoHS
• электропитание +3.3V одиночное
• Работая температура случая: Стандарт: 0 к +70°C

Применение

• Электрическ-оптически конвертер 3G-SDI/HD-SDI/SD-SDI
• Оптически-электрический конвертер 3G-SDI/HD-SDI/SD-SDI
• Удаленные цифрового системы охраны дисплея или безопасности
• Профессиональная видео- передача
• Система кино цифров

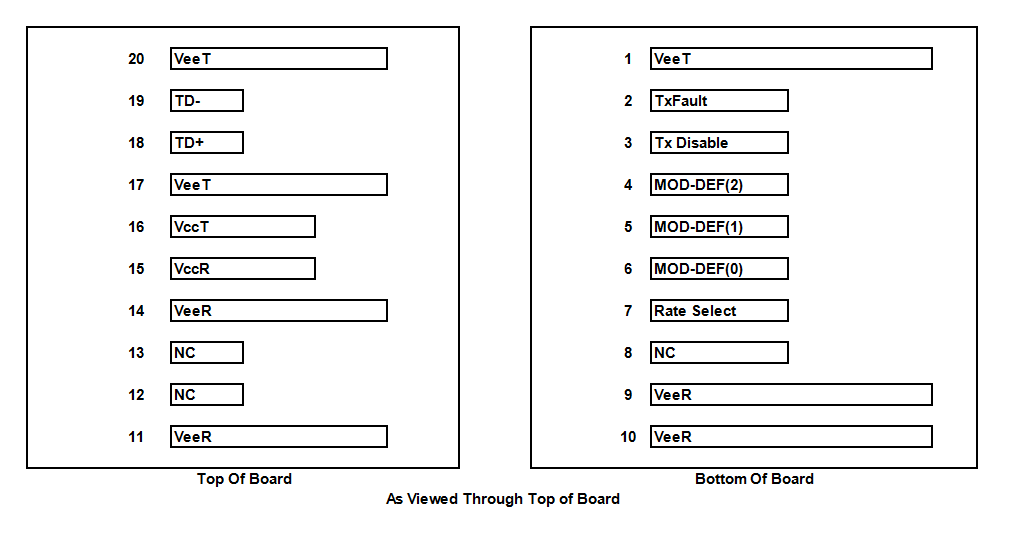

Определение PIN

Передатчик HD-SDI SD-SDI 3G-SDI SFP видео- TX1310nm 40KM только

Примечание: Краткость общества инженеров кино и телевидения для SMPTE имеет стандарты для регуляции высоких видеосигналов определения с патологической картиной. Стандарты SMPTE в настоящее время вызывают для 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) и 424M (3G-SDI).

SMPTE 297-2006: Этот стандарт определяет интерфейс оптического волокна для передачи и приема сигналов SDI на различных тарифах данных: 3G | 12G

SMPTE 259M: 143 до 360 Mb/s

SMPTE 344M: 540 Mb/s

SMPTE 292: 1,485 и 1.485/1.001 Gb/s

SMPTE 424M: 2,97 и 2.97/1.001 Gb/s

Эти битрейты достаточны для видео 1080p на 50 или 60 кадрах в секунду.
