Спецификации
Номер модели :
GCS-B3412-B3412-40C
Место происхождения :
Шэньчжэнь, Китай
Количество минимального заказа :
1
Условия оплаты :
T/T, L/C
Способность поставки :
50,000pcs/month
Срок поставки :
1-5 дней работы
Упаковывая детали :
Одиночный пакет, 10 или 20pcs в поднос, 30 или 50 или 100pcs в коробку, 400 или 600pcs в коробку
Тип :
Двойное CSFP БЫВШЕЕ
Битовая скорость :
Двойное 1.244Gbps
Длина волны TX :
2 x 1310nm
Длина волны RX :
2 x 1490nm
Лазер :
DFB
Передача :
40km
Температура :
стандарт 0 к 70°C
Ключевые слова :
приемопередатчик 1.244G CSFP BIDI
Описание

1.244G удваивают - модуль TX1310nm RX1490nm SMF 40km приемопередатчика канала BIDI CSFP





Описание



Это GCS-B3412-B3412-40C приемопередатчик CSFP (компактного SFP) где оба порта двухнаправленны, т.е. обеспечивая

двойная емкость по сравнению с нормальными приемопередатчиками BiDi где один порт не использован. Это требует что приемопередатчики поддержки оборудования CSFP хозяина.

Оно поддерживает объем 1244Mbps и дальность передачи 40km с SMF. Для каждого порта, блок приемопередатчика состоит из 3 разделов: передатчик лазера DFB, фотодиод PIN интегрированные с предусилителем транс-импеданса (TIA) и блоком управления MCU. Все модули удовлетворяют требования к безопасности лазера класса i.





Спецификации



Серия продукта приемопередатчик 1G CSFP P/N GCS-B3412-B3412-40C
Упаковка CSFP Тип двойное BiDi БЫВШЕЕ
Битовая скорость (Gbps) 2x 1.244G Отсчет майны 2x (Tx/Rx)
Длина кабеля 40km Соединитель Дуплекс LC/UPC
Длина волны TX 2x 1310nm Длина волны RX 2x 1490nm
Напряжение тока силы +3.3V (типичное) Расход энергии ≤ 1.3W
Часть передатчика DFB Часть приемника PIN
Сила передатчика -5 | 0dBm Чувствительность RX < -25dBm
Коэффициент вымирания > 9dB Перегрузка > 0dBm
Оптически-бюджет (dB) 20dB DOM/DDM Поддержка
Температура Работать: Реклама 0 к 70°C Гарантия 36-month
Хранение: -40°C к 85°C Вес 25gram
Соответствие Локальные сети гигабита, MSA уступчивое





Особенности



  • Поддержка до каналов передачи данных 1.244Gbps
  • Одиночное электропитание 3.3V и логика TTL интерфейс
  • Двойные двухнаправленные приемопередатчики в 1 компактный пакет приемопередатчика SFP
  • 1310nm DFB фотодиод PIN лазер и 1490nm
  • До 40km на 9/125µm SMF
  • Функции контроля диагностик цифров доступны
  • IEC 60825 нормы бесопасности лазера класса 1 международный уступчивый
  • Работая стандарт температуры случая: 0~+70C и промышленное -40~+85C
  • Уступчивый с вариантом 2 CSFP MSA или вариантом 1
  • Уступчивый с интерфейсом SFF-8472 диагностического монитора цифров
  • RoHS уступчивое и неэтилированное



Применение



  • Система SONET OC-24
  • Быстрые локальные сети
  • Переключатель для того чтобы переключить интерфейс
  • Применение точкаое-точка FTTH
  • Другие оптически системы передачи



Оптически и электрические характеристики



Параметр Символ Минута Типичный Макс Блок Примечания
Передатчик
Длина волны центра λc 1290 1310 1330 nm
Спектральная ширина (- 20dB) σ     1 nm
Бортовой коэффициент подавления режима SMSR 30     dB
Сила средней выработки Pout -5   0 dBm 1
Коэффициент вымирания ER 9     dB
Оптически время подъема/падения (20%~80%) tr/tf     0,26 ns
Дифференциал качания ввода данных VIN 400   1800 mV 2
Импеданс входного сигнала дифференциальный ZIN 90 100 110 Ω

Отключение TX

 Отключение   2,0   Vcc V
Позвольте   0   0,8 V

Недостаток TX

 Недостаток   2,0   Vcc V
Нормальный   0   0,8 V
Приемник
Длина волны центра λc 1470 1490 1510 nm
Чувствительность приемника       -25 dBm 3
Перегрузка приемника   0     dBm 3
ЛОС Де-утверждает LOSD     -27 dBm
ЛОС утверждает LOSA -40     dBm
Гистерезис ЛОС   1   4 dB
Дифференциал качания вывода данных Vout 400   1800 mV 4

ЛОС

 Высокий 2,0   Vcc V
Низкий уровень     0,8 V

Примечания:

1. Оптически сила запущена в SMF.

2. Внутренне AC-соединенный и прекращенный входной сигнал PECL.

3. Измеренный с телевизионной испытательной таблицей @1244Mbps PRBS 223-1, BER ≤1×10-12.

4. Внутренне AC-соединенный.

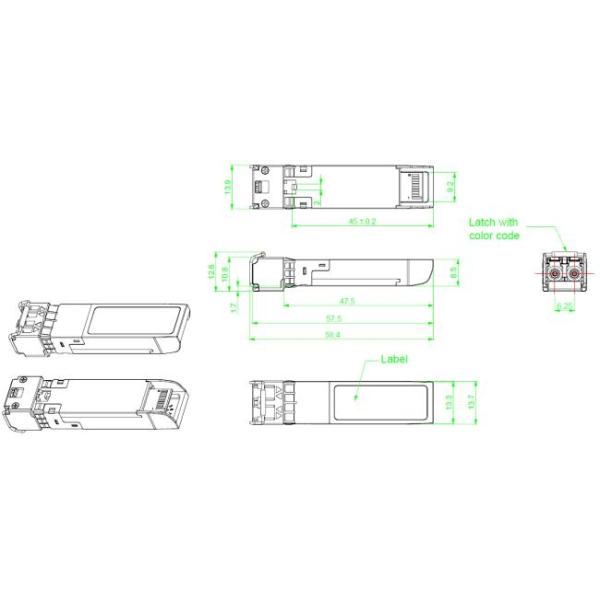

План пакета

Размеры в миллиметрах. Все размеры ±0.1mm если не указано иное. (Блок: mm)
