Спецификации
Номер модели :
GTX-B3296-60DC
Место происхождения :
Шэньчжэнь, Китай
минимальное количество для заказа :
1 шт.
Условия оплаты :
Т/Т, Л/К, западное соединение
Возможность поставки :
20 000 шт/месяц
Срок поставки :
1-5 рабочих дней
Детали упаковки :
Статический пакет, полиэтиленовый пакет, розничная коробка или по требованию
Описание

DOM модуля 1330nm/1270nm 60km приемопередатчика волокна локальных сетей WDM ER60 10Gbps XFP





Описание



WDM ER60 XFP Gigaopto приемопередатчик Мульти-поставщика MSA совместимый XFP (модуля небольшого форм-фактора 10 гигабит Pluggable). Раздел передатчика использует 1330nm DFB, приемник раздел использует приемник фотодиода PIN 1270nm, который обеспечивает передачу 60km над волокном одиночного режима одиночной нити (G.652 SMF).

Оно поддерживает диагностики DDM/DOM оптически, который обеспечивает диагностическую информацию о присутствующих эксплуатационных режимах.





Спецификация



Совместимый бренд Cisco Номер детали GTX-B3296-60DC
Упаковка WDM XFP Битовая скорость (Gbps) 10,3 Gbps
Длина волны (TX/RX) 1330nm/1270nm Расстояние связи 60
Соединитель Симплекс LC Средства массовой информации однорежимное волокно
Часть Tx DFB Часть Rx APD
Средняя мощность TX 1 | 5dBm Чувствительность RX < -20dBm="">
Ext. Коэффициент > dB 3,5 Сила входного сигнала сатурации > 0.5dBm
Бюджет силы (dB) dB 21 Рабочая температура 0 к 70°C/-40 к 85°C
Диссипация силы < 2W="">OEM/ODM Поддержка
DDM/DOM Поддержка (дефолт) Гарантия 36 месяцев
Протоколы 10G локальные сети, 10G FC, канал волокна 8G, OTU2, STM-64





Особенности



  • Горяч-pluggable WDM ER60 XFP
  • Поддержки 9.95Gb/s к тарифам даты 11.3Gb/s
  • передатчик 1330nm DFB, приемник 1270nm APD
  • максимальная связь до 60km на SMF
  • Бюджет силы 21dB по крайней мере
  • Соединитель LC
  • электропитание +3.3V только
  • Диссипация силы <2w>
  • Встроенные цифровые диагностические функции
  • Диапазон температур случая: Стандарт: 0~+70℃; Промышленный: -40~+85℃
  • RoHS уступчивое и неэтилированное



Применения



  • Локальные сети 10GBASE-ER/10GBASE-EW
  • канал волокна 10G
  • переключатели и маршрутизаторы центра данных 10G
  • карты сетевого интерфейса 10G и конвертеры средств массовой информации волокна



Оптически и электрические характеристики



Параметр Символ Минута Типичный Макс Блок Примечания
Передатчик
Длина волны центра λc 1320 1330 1340 nm
Спектральная ширина (- 20dB) Δλ     1 nm
Коэффициент подавления Сторон-режима SMSR 30     dB
Сила средней выработки Pout +1   +6 dBm 1
Коэффициент вымирания ER 3,5     dB
Дифференциал качания ввода данных VIN 180   950 mV 2
Импеданс входного сигнала дифференциальный ZIN 90 100 110 Ω



Отключение TX

 Отключение   2,0   Vcc V
Позвольте   0   0,8 V
Приемник
Длина волны центра λc 1260 1270 1280 nm
Чувствительность приемника       -20 dBm 3
Перегрузка приемника   -8,0     dBm 3
ЛОС Де-утверждает LOSD     -21 dBm
ЛОС утверждает LOSA -35     dBm
Гистерезис ЛОС   0,5   4 dB
Дифференциал качания вывода данных Vout 400 600 800 mV 2



ЛОС

 Высокий 2,0   Vcc V
Низкий уровень     0,8 V

Примечание 1: Оптически сила запущена в SMF.

Примечание 2: ВнутреннеAC-соединенный.

Примечание 3: Измеренный с телевизионной испытательной таблицей @9953Mbps PRBS 231-1, BER ≤1×10-12.

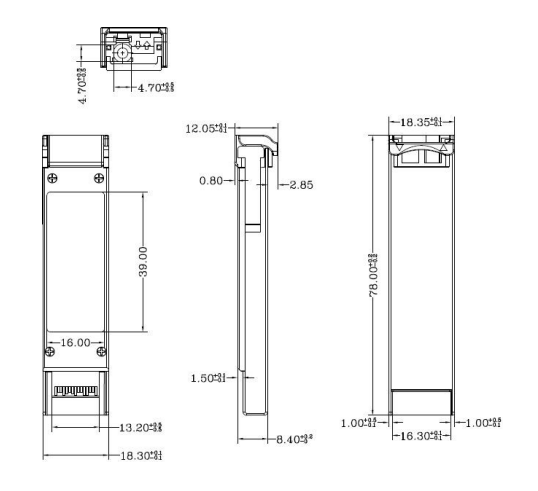

Механические спецификации
