Взрывозащитный клапан типа Exd II Bt4 с электрическим соединением фланца
Взрывозащитный клапан типа Exd II Bt4 с электрическим соединением фланца
Взрывозащитный клапан типа Exd II Bt4 с электрическим соединением фланца
Взрывозащитный клапан типа Exd II Bt4 с электрическим соединением фланца
Взрывозащитный клапан типа Exd II Bt4 с электрическим соединением фланца
Взрывозащитный клапан типа Exd II Bt4 с электрическим соединением фланца
Взрывозащитный клапан типа Exd II Bt4 с электрическим соединением фланца
Взрывозащитный клапан типа Exd II Bt4 с электрическим соединением фланца
Спецификации
Номер модели :
EXV-00001
Место происхождения :
Ухань, Хубэй, Китай
Минимальное количество заказов :
1 шт.
Условия оплаты :
LC, T/T, D/P, PayPal, Western Union
Способность к поставкам :
1000 шт/месяц
Время доставки :
3 рабочих дня
Подробная информация об упаковке :
Картонная/деревянная коробка
СМИ :
Вода
Материал :
Нержавеющая сталь
Форма подключения :
Фланц
Режим вождения :
Электрические
Номинальное давление :
PN1.0-32.0MPa
Канал :
Прямая через тип
Тип :
Фиксированный шариковый клапан
Температура :
Нормальная температура
Применение :
Промышленное использование, промышленное использование воды
Средний :
Кислота, щелочи, соль, хлорный газ, пар, источник воды
Взрывоопасность :
Эксд II BT4
Структура :
Фиксированный шариковый клапан
Функция :
Обходный клапан
Стандартный :
Дина
Размер :
DN15-250
Напряжение :
AC220V, AC380V, DC24V
Выходной сигнал :
4-20 мА
Сигнал ввода :
4-20 мА
Код Hs :
8481804090
Описание

Взрывозащищенный тип Exd II Bt4 Фланцевое соединение Электрический управляющий шаровой клапан


Описание продукта:



Взрывостойкий тип электрического управляющего шарового клапана/Exd II Bt4/Фиксированный шаровый клапан



Описание:

Взрывозащитный клапан типа Exd II Bt4 с электрическим соединением фланца


Спецификация:



Электрическое питание AC220V
Размер тела DN15-250
Средняя температура -80°C~160°C (без заморозки)
Рабочее давление PN1.0 ~ 2.5 ((MPa)
Режим действия 4-20mA Отзыв ввода сигнала, вращение 0-90°
Время действия 4 ~ 30S
Соединения тела Фланц
Материал корпуса WCB, ZG1CrM0, ZG1Cr18Ni9Ti
Запечатанный материал ПТФЕ
Материал привода Литье алюминиевого сплава
Применяемая среда Кислота, щелочи, соль, хлорный газ, пар, источниковая вода, полезные ископаемые и бумагацеллюлоза, аква-регия, окислитель, редуктор, коррозионная химическая жидкость.

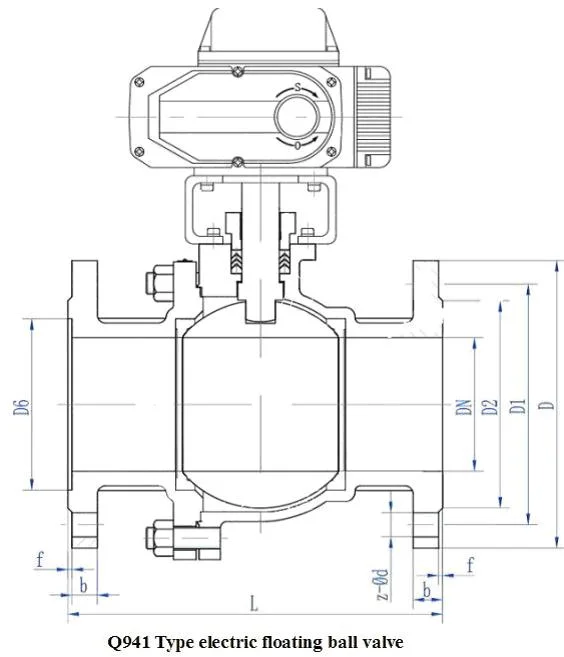

Размер установки

Взрывозащитный клапан типа Exd II Bt4 с электрическим соединением фланца

Размер

MPa

DN

 В D D1 D2 Z-d f b
15 1.0 132 95 65 45 4-14 2 14
1.6 132 95 65 45 4-14 2 15
20 1.0 142 105 75 55 4-14 2 16
1.6 142 105 75 55 4-14 2 16
25 1.0 150 115 85 65 4-14 2 16
1.6 150 115 85 65 4 - 18 3 16
32 1.0 165 135 100 78 4 - 18 3 16
1.6 165 135 100 78 4 - 18 3 16
40 1.0 180 145 110 85 4 - 18 3 17
1.6 180 145 110 85 4 - 18 3 17
50 1.0 200 160 125 100 4 - 18 3 18
1.6 200 160 125 100 4 - 18 3 18
65 1.0 220 180 145 120 4 - 18 3 20
1.6 220 180 145 120 4 - 18 3 20
80 1.0 250 195 160 135 4 - 18 3 22
1.6 250 195 160 135 4 - 18 3 22
100 1.0 280 215 180 155 4 - 18 3 22
1.6 280 215 180 155 4 - 18 3 24
125 1.0 320 245 210 185 4 - 18 3 24
1.6 320 245 210 185 4 - 18 3 26
150 1.0 360 280 240 210 8-23 3 24
1.6 360 280 240 210 8-23 3 28
200 1.0 400 335 295 265 8-23 3 26
1.6 400 335 295 265 8-23 3 30
250 1.0 450 405 350 320 12-23 4 28
1.6 450 405 355 320 12-23 4 30


Материал основных частей

Наименование части Тело Капот Наполнительная коробка Кольцо железы Сиденье Упаковка Ключик

Материал

торговая марка

WCB

ZG1CrM0

ZG

1Cr18Ni9Ti

WCB

ZG1CrM0

ZG

1Cr18Ni9Ti

WCB

40Cr

ZG

1Cr18Ni9Ti

WCB

ZG1CrM0

ZG

1Cr18Ni9Ti

 ФПП ФПП WCB


Применимая ведущая среда



Среднее состояние Средняя температура. Среднее давление Средние характеристики Средняя концентрация Среднее имя
Жидкость -80°C~+160°C 0 ~ 20 кг/см2 Сильная коррозия, высокая острота очистки неограниченный Кислота, щелочи, соль, хлор, пар, источник воды, полезные ископаемые, бумажная целлюлоза, аква-регия, окислитель, редуктор.
Газ -80°C~+160°C 0 ~ 20 кг/см2 Сильная коррозия, высокая острота очистки неограниченный
Смесь жидкости и твердого вещества -80°C~+160°C 0 ~ 20 кг/см2 Сильная коррозия, высокая острота очистки < 60%



Диаграмма управления

Взрывозащитный клапан типа Exd II Bt4 с электрическим соединением фланца


Модель Круговая Модель Круговая
S Включение/выключение, отсутствует выходный сигнал КПТ Сигнал включен/выключен, выход 4~20mA
МР Включен/выключен, выходный сигнал пассивного контакта ПКУ Регулирование, выходный сигнал 4 ~ 20mA
ИПУ Сигнал включен/выключен, выход 0~1000Ω G Включен/выключен, выходный сигнал пассивного контакта
SP Включение/выключение, управление средним положением H Включение/выключение, выходная сигнализация пассивного контакта


Упаковка и перевозка:
1.Упаковка: внутри с пузырьком, снаружи с картонной коробкой идеревянныеДело.
2Перевозка: морским, воздушным, железнодорожным транспортом.
Если у вас есть другие требования, пожалуйста, не стесняйтесь сказать нам.
