Wafer Ductile Iron PTFE Seat Butterfly Valve Air Actuator Однодействующий клапан Бабочки
Wafer Ductile Iron PTFE Seat Butterfly Valve Air Actuator Однодействующий клапан Бабочки
Wafer Ductile Iron PTFE Seat Butterfly Valve Air Actuator Однодействующий клапан Бабочки
Wafer Ductile Iron PTFE Seat Butterfly Valve Air Actuator Однодействующий клапан Бабочки
Wafer Ductile Iron PTFE Seat Butterfly Valve Air Actuator Однодействующий клапан Бабочки
Wafer Ductile Iron PTFE Seat Butterfly Valve Air Actuator Однодействующий клапан Бабочки
Wafer Ductile Iron PTFE Seat Butterfly Valve Air Actuator Однодействующий клапан Бабочки
Wafer Ductile Iron PTFE Seat Butterfly Valve Air Actuator Однодействующий клапан Бабочки
Wafer Ductile Iron PTFE Seat Butterfly Valve Air Actuator Однодействующий клапан Бабочки
Wafer Ductile Iron PTFE Seat Butterfly Valve Air Actuator Однодействующий клапан Бабочки
Спецификации
Номер модели :
Серия AB
Место происхождения :
Ухань, Хубэй, Китай
Минимальное количество заказов :
1 шт.
Условия оплаты :
LC, T/T, D/P, PayPal, Western Union
Способность к поставкам :
1000 шт/месяц
Время доставки :
3 рабочих дня
Подробная информация об упаковке :
Картонная/деревянная коробка
Сертификации :
CCC/ISO/CE
Сила :
Пневматические
Давление :
Низкое давление
Рабочая температура :
Нормальная температура
Тип действия :
Одиночное действие
Выходной сигнал :
Сигнал включения/выключения
Acessory :
Соленоидный клапан;Фильтр и клапан понижающий давление
Спецификация :
DN50
Материал :
Нержавеющая сталь
Давление воздуха :
0.4~0.7MPa
Соединение :
Вафля
Код Hs :
8537109090
Описание

PTFE сиденье вафли мягкое железо однодействующий воздушный привода клапан бабочки



Описание продукта:



Вафли из гибкого железа с однодействующим воздушным приводом клапан-бабочка/антикоррозионное/стол из ПТФЕ



Описание:

Этот клапан использует политетрафторуэтилен (ПТФЕ) в качестве антикоррозионного обшивки, который имеет

Уникальная структура эластичного уплотнения типа верхней губы

Хорошая подкладка продлевает срок службы продукта.


Пневматический поршневый приводящий клапан делится на пружинный и беспружинный.

может быть полностью открыт или закрыт при неисправности, он оборудован типом пружины (с восстановлением напряжения пружины).

При необходимости поддержания положения при неисправности он не оснащен пружиной.



Особенности:



*Небольшой объем и легкий вес, легко демонтируемый и обслуживаемый и устанавливаемый в любом положении
*Линейные характеристики потока,отличная регулируемая производительность
*Простая и компактная структура



Спецификация:



Электрическое питание

AC220V

Номинальный диаметр

DN40-800

Температура жидкости.

-50°C-160°C ((Без свертывания)

Номинальное давление

PN1.0 ~ 1.6 ((MPa)

Режим управления

Регуляция / переключение на включение и выключение

Тип соединения

Фланцевая вафель

Материал корпуса

WCB,QT450-10,HT200,HT250

Материал диска

WCB,QT450-10,HT200,HT250

Кольцо печати

ПТФЕ

Материал привода

Сплав алюминия

Стандарт проектирования

GB/T 12238 / API 609 / MSS SP-67

Подходящая жидкость

Кислотная щелочная соль хлор газовый пар источник воды рудниковая целлюлоза и бумажная целлюлоза

Окислительная коррозионная химическая жидкость aqua regia



Стандарты продукции



Стандарт проектирования и производства

GB12237-89 AP16D

Стандарт фланца

JB79 GB9113 ANSI B16.5 JIS B2212

Стандарт длины

GB1221-89

Инспекционный стандарт

JB/T 9092 API598

Данные CV центрального клапана бабочки


Размер		 мм 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200
дюйм 2" 2.5" 3 " 4 дюйма 5 дюймов 6 дюймов 8 дюймов 10 дюймов 12 дюймов 14 дюймов 16 дюймов 18 дюймов 20 дюймов 24 дюйма 28 дюймов 32 дюйма 36 дюймов 40 дюймов 48 дюймов
Данные о резюме
Полностью 90°Открыто		 135 220 302 600 1022 1579 3136 5340 8250 11917 16388 21705 27908 43116 49500 68250 86375 119750 187300

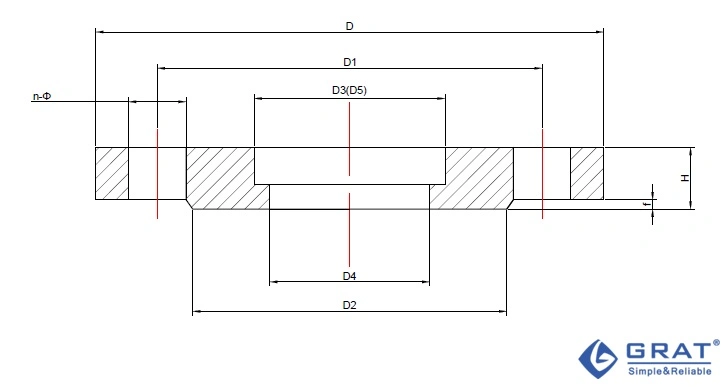

Фигура и размер соединения
Wafer Ductile Iron PTFE Seat Butterfly Valve Air Actuator Однодействующий клапан Бабочки

Размер ((мм) D D1 D2 D3 D4 n-Φ H f D5 b
50 165 125 59 52 52 4-Φ 18 20 3 62 8
65 185 145 122 75 67 4-Φ 18 20 3 78 8
80 200 160 133 91 82 8-Φ 18 20 3 91 8
100 220 180 158 110 102 8-Φ 18 22 3 116 8
125 250 210 184 135 127 8-Φ 18 22 3 142 8
150 285 240 212 161 152 8-Φ 22 24 3 170 10
200 340 295 268 221 208 12-Φ 22 26 3 221 10
250 405 355 320 275 255 12-Φ 26 29 3 275 10
300 460 410 370 327 308 12-Φ 26 32 4 326 14
350 520 470 430 379 355 16-Φ 26 34 4 358 14
400 580 525 482 429 405 16-Φ 30 36 4 409 14
450 640 585 532 481 455 20-Φ 30 38 4 460 16
500 715 650 585 532 505 20-Φ 33 42 4 511 16
600 840 770 685 633 605 20-Φ 36 44 5 613 18


Диаграмма проводки локатора - тип регулирования

Wafer Ductile Iron PTFE Seat Butterfly Valve Air Actuator Однодействующий клапан Бабочки

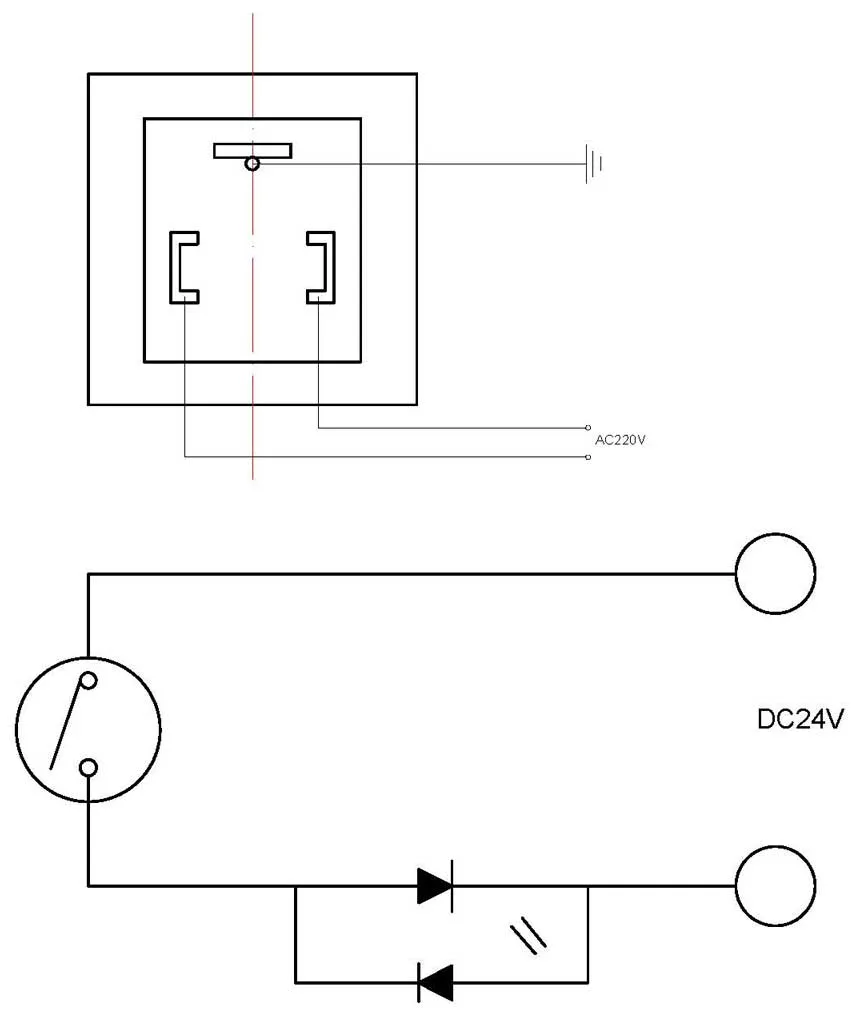

Диаграмма проводки соленоидного клапана - тип включения-выключения
Wafer Ductile Iron PTFE Seat Butterfly Valve Air Actuator Однодействующий клапан Бабочки



Упаковка и перевозка:
1Упаковка: внутри с пузырьком, снаружи с картонной коробкой и деревянным чехлом.
2Перевозка: морской, воздушной, железнодорожной.
Если у вас есть другие требования, пожалуйста, не стесняйтесь сказать нам.
