Устройство для шлифования инструментов высокоточный швейцарский тип шаг вниз шлифовальная машина CNC шлифователь

Описание устройства:

1. Корпус и компоненты отлиты из высококачественного чугуна Milhanna FC30, который искусственно нормализуется тепловой обработкой, а затем обрабатывается естественным старением.Мицуи Сэйки, TOSHIBA, ELB и другие оборудования мирового класса, когда зажимание обработки.

2Рельсы руководства машины и точные шаровые винты непрерывно смазываются автоматической системой смазки для обеспечения более длительного срока службы и точности.Система охлаждения отделена от тела, чтобы исключить вибрации и благоприятное рассеивание тепла.

3.Оснащен автоматической шлифовальной системой Siemens 828D CNC и вторичной разработкой, диалогом человека и машины, с множеством дополнительного оборудования на выбор,включая устройство для шлифования внутренних отверстий, автоматическое устройство измерения конца, автоматическое устройство измерения наружного диаметра и т.д.

4Система подачи шлифования состоит из V и плоской трассы из изготовленной вручную высокоточной лопаты, с автоматической системой смазки и высокоточным шлифовальным шариковым винтом уровня C3,который может достичь плавного движенияОтличная точность повторного позиционирования и длительный срок службы.

5. Стандартная конфигурация шпинделя шлифовального колеса состоит из четырех задних и двух задних подшипниковых конструкций.с высокой точностью вращения, высокая динамическая жесткость, хорошая вибрационная стойкость, высокая эффективность шлифования и хорошее качество поверхности шлифования.до 3500 оборотов в минуту и 60 м/с.

6Заднее сиденье предназначено как для жесткости, так и для прочности.Сила подъема скользящего цилиндра может быть легко изменена регулирующими ручками на заднейСпециальные аксессуары Олив давление хвостовое сиденье с педалем для облегчения разгрузки рабочих частей.

7.Систем цифрового управления Siemens в качестве стандартной конфигурации, после вторичной разработки, все китайский интерфейс работы, простой в использовании.Устройства системы CNC и системы привода лучше совместимы, одновременно с автоматическим ремонтом песка и функцией автоматической компенсации, чтобы обеспечить стабильность и точность подачи и измельчения.

Техническая спецификация:

• Основа машины и основные конструкционные части состоят из меганитового (инокулированного) чугуна FC-30.

После нормализации тепловой обработки, основание чугуна и части останутся для естественного лечения старения.

Основа из чугуна и основные детали обрабатываются на машинах мирового класса, таких как YASDA, MITSUI SEIKI, TOSHIBA, ELB и т. Д.Это гарантирует высокую точность шлифовалок на микроном уровне.

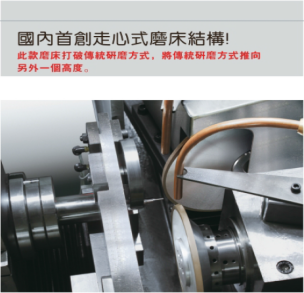

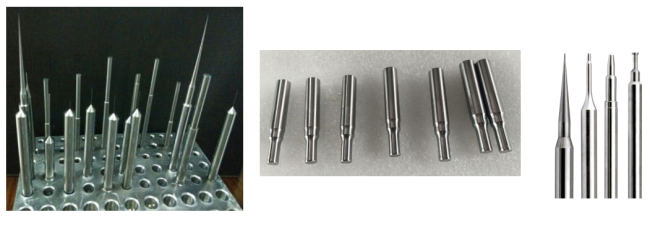

• Первая на внутреннем рынке мельница (швейцарского типа) с частичным питанием, обладающая очень высокой эффективностью для мельчения тонких деталей.

• Программа CNC-слитья разработана компанией-программистом и Hotman совместно.

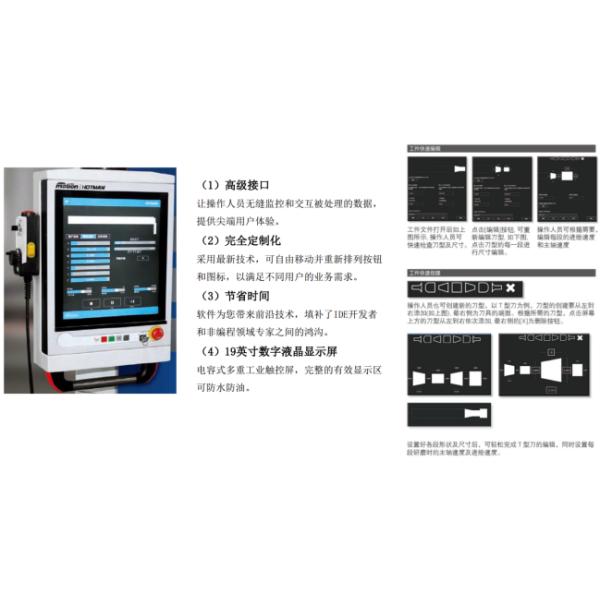

Иконки и кнопки могут свободно перемещаться и располагаться.

(1) Расширенный интерфейс

(2) Процесс Total Custom

3) Экономия времени

(4) 19 дюймовый жидкокристаллический монитор

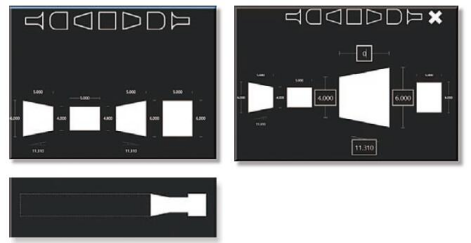

• Оператор может быстро создать интерфейс шлифования, выбрав диаграммы определения и введя

параметры, основанные на форме детали.

• Точные линейные провода и шаровые винты непрерывно смазываются централизованными смазочными установками, что обеспечивает более длительный срок службы и точность.Система охлаждения и смазочная система отделены от базы машины, что устраняет вибрацию в основе и лучше для теплового излучения.

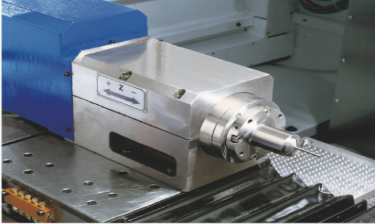

• Для высокоточного электрического шпинделя есть внутренняя система жидкостного охлаждения для поддержания постоянной температуры.

Можно добавить устройство регулировки скорости, и максимальная линейная скорость колеса может достигать 90 м/с.

• Оборудована высокоточным штурвалом Шаблина и высокоточным удерживающим механизмом.

• Робот, который переносит деталь, управляется тремя сервомоторами ANCA на точных линейных проводах через систему управления ANCA.

• Используйте лазерное измерительное устройство Marposs (Италия) или Keyence (Япония).

Прибор измерения в реальном времени

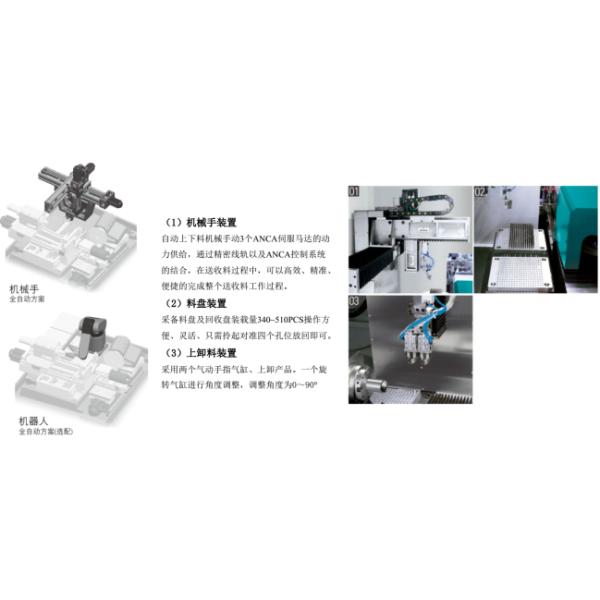

• Автоматизация

Робот (необязательно)

• Робот с тремя сервомоторами ANCA
• Подъемник для деталей 340-510 штук
• Устройство погрузки и выгрузки с наклоном от 0 до 90°
