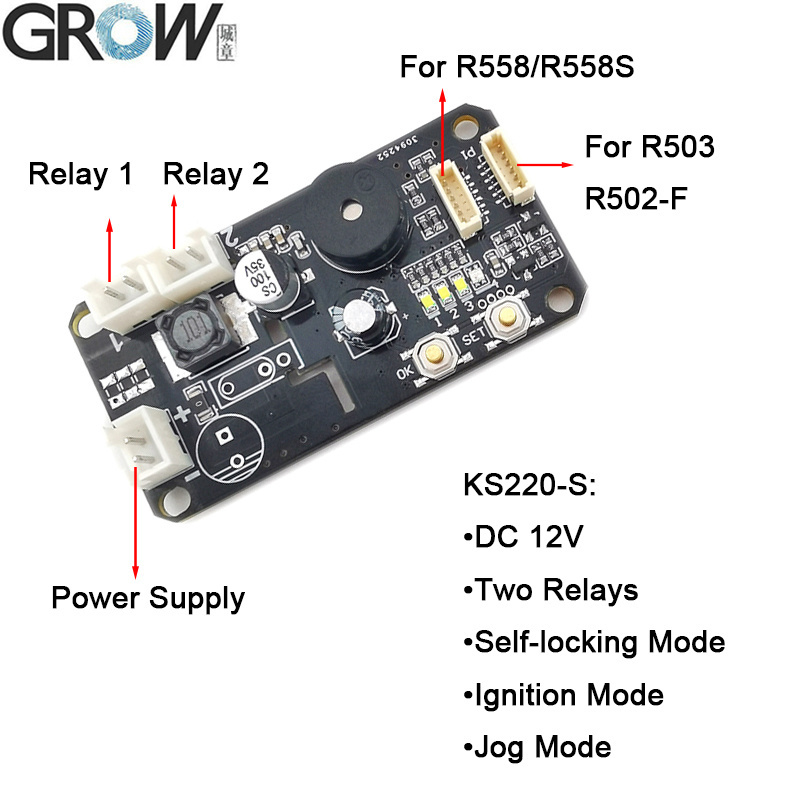

Технические параметры KS220-S
Технические параметры:
·Питание: DC 12V
·Ток в режиме ожидания: 25 мкА
·Вместимость отпечатков пальцев:
·Отпечатки пальцев администратора: 10 штук
·Отпечатки пальцев пользователя: R503/R502-F: 190 штук R558/R558S: 110 штук
·Выход: Реле
·Режим работы реле: Режим самоблокировки, Режим зажигания, Импульсный режим

Полезные советы:

Если необходимо подключить к автомобилю, мотоциклу, и нужен продукт с высокой степенью защиты, рекомендуется выбрать R503, R502-F.

Разница между KS220-S и KS220-L:

KS220-S: DC12V, 25 мкА

KS220-L: DC30-75V, 3.5 мА

Инструкция по эксплуатации KS220-S

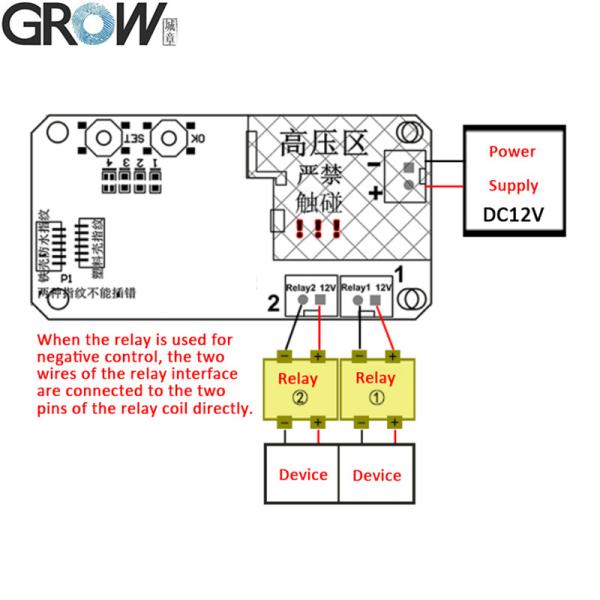

(В заводском рабочем состоянии, реле №1 в режиме самоблокировки, реле №2 в режиме зажигания.)
1. Регистрация отпечатка пальца администратора:Коротко нажмите кнопку SET, индикатор состояния №4 загорится синим, затем нажмите кнопку OK для подтверждения, теперь светодиод модуля отпечатков пальцев мигает, приложите один и тот же палец администратора несколько раз к области сбора отпечатков пальцев, пока не услышите музыку, что означает успешную регистрацию отпечатка пальца. Отпечатки пальцев можно регистрировать непрерывно, и можно зарегистрировать 10 отпечатков пальцев администратора; если больше не нужно добавлять отпечатки пальцев, подождите несколько секунд, чтобы выйти. Если администратор полностью зарегистрирован, он автоматически выйдет из состояния регистрации администратора после звука «DiDiDi». Он начнет регистрировать отпечатки пальцев пользователя, если снова нажать кнопку SET. Отпечатки пальцев администратора не имеют функции разблокировки, используются только для регистрации или удаления отпечатков пальцев. Отпечатки пальцев администратора отображаются фиолетовым кольцевым светодиодом, отпечатки пальцев пользователя отображаются синим кольцевым светодиодом.

2. Регистрация отпечатка пальца пользователя:Нажмите отпечаток пальца администратора, пока модуль не загорится синим индикатором и не услышите музыку, что означает, что можно добавить отпечаток пальца пользователя. Приложите один и тот же палец пользователя несколько раз к области сбора отпечатков пальцев, пока не услышите музыку, что означает успешную регистрацию отпечатка пальца. Отпечатки пальцев можно регистрировать непрерывно, когда система находится в состоянии регистрации; если больше не нужно добавлять отпечатки пальцев, подождите несколько секунд.

3. Удаление отпечатка пальца пользователя:Нажмите отпечаток пальца администратора, пока модуль не загорится красным индикатором и не услышите звуковой сигнал «DiDiDi» и музыку, что означает, что отпечатки пальцев пользователя удалены.

4. Возврат к заводским настройкам по умолчанию:Коротко нажимайте кнопку SET снова и снова, пока индикатор состояния №4 не загорится красным, затем долго нажимайте кнопку OK, пока модуль отпечатков пальцев не начнет быстро мигать красным индикатором и не услышите музыку, что означает успешное выполнение операции инициализации.

5. Как использовать реле 1:Коротко нажмите зарегистрированный отпечаток пальца пользователя. Модуль отпечатков пальцев загорится зеленым светом.

6. Как использовать реле 2:Долго нажмите зарегистрированный отпечаток пальца пользователя. Модуль отпечатков пальцев загорится синим светом.

Примечание:
1. Любой отпечаток пальца можно использовать в заводском состоянии, но функция будет недействительна после регистрации отпечатка пальца.
