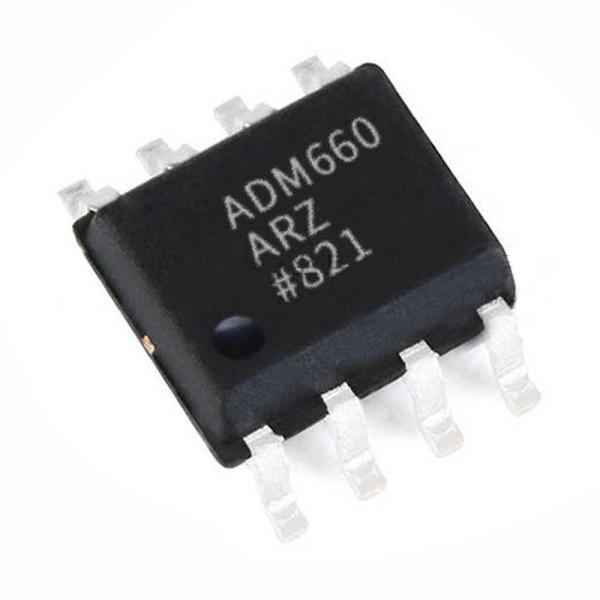

Подробная информация о продукте: ADM660ARZ Инвертор напряжения и удвоитель IC

Введение:ADM660ARZ - это универсальный инвертор напряжения и удвоенная интегральная схема, предназначенная для обеспечения решений по преобразованию напряжения в широком спектре электронных приложений.Это высокоэффективное устройство предлагает компактный и экономичный способ генерации отрицательного напряжения из положительного или удвоения уровня входного напряжения с минимальными внешними компонентами.

Ключевые особенности:

1. Инверсия напряжения:ADM660ARZ способен переводить положительное напряжение питания в отрицательное, что позволяет использовать его в приложениях, где требуются обе полярности.

2. Удвоение напряжения:Этот ИС может удвоить входное напряжение, предлагая удобный способ генерации более высоких уровней напряжения без необходимости дополнительных внешних компонентов.

3. Низкое количество внешних компонентов:ADM660ARZ упрощает проектирование цепей, уменьшая количество внешних компонентов, необходимых для преобразования напряжения, экономия места на платах и снижение затрат.

4. Широкий диапазон входного напряжения:Он работает эффективно при входных напряжениях от 1,5 В до 7,0 В, что делает его подходящим для различных источников питания.

5. Компактная упаковка:ADM660ARZ, доступный в комплекте 8-прицепного SOIC, экономит пространство и может быть легко интегрирован в макет печатных плат.

Спецификации:

• Диапазон входного напряжения:1от 5 до 7,0 В
• Диапазон выходного напряжения (режим инверсии):-1,5 В до -7,0 В
• Диапазон выходного напряжения (режим удвоения):3.0V до 14.0V
• Мощность выходного тока:10 мА
• Диапазон рабочей температуры:-40°C до 85°C

Применение:

1. Схемы отклонения:ADM660ARZ может обеспечивать питание отрицательным напряжением для сдвигающих цепей в усилителях и другой аналоговой электронике.

2. ЖК-дисплеи:Он часто используется в схемах управления ЖК-дисплеями, где требуется как положительное, так и отрицательное напряжение.

3. Устройства, работающие на батареях:Функция удвоения напряжения полезна в приложениях, работающих на батареях, что позволяет генерировать более высокое напряжение питания из источников батареи низкого напряжения.

4. Усилители звука:В аудиоусилителях ADM660ARZ может использоваться для инверсии напряжения для облегчения конструкции аудиоусилителя с одним питанием.

5. Обработка сигнала:Он подходит для приложений обработки сигнала, которые требуют как положительного, так и отрицательного уровня напряжения для правильной кондиционирования сигнала.

Преимущества:

• Экономия пространства и затрат:Предоставляя возможности инверсии напряжения и удвоения напряжения в пределах одного ИС, ADM660ARZ упрощает конструкцию схемы, уменьшает потребность во внешних компонентах и экономит пространство на панели.

• Широкий диапазон рабочего напряжения:Устройство может обрабатывать входное напряжение от 1,5 В до 7,0 В, предлагая гибкость в различных приложениях.

• Эффективность:ADM660ARZ эффективно генерирует отрицательное напряжение или удваивает входное напряжение при низком расходе энергии.

• Компактная и легкая интеграция:Его 8-прикольный пакет SOIC позволяет легко интегрироваться в схему PCB.

Конфигурация пин:ADM660ARZ доступен в 8-конечном SOIC-пакете. Конфигурация конечных элементов следующая:

1. ГНД
2. ИНО автомобиля
3. Я голосую.
4. Я голосую.
5. COM)
6. VOUT+
7. VOUT+
8. VOUT+

Типичные связи:

1. Режим инверсии напряжения: подключите VIN (Pin 2) к источнику положительного входного напряжения. GND (Pin 1) должен быть подключен к земле. VOUT- (Pins 3 и 4) обеспечивает обратное выходное напряжение,и VOUT+ (прицепы 6, 7 и 8) подключается к положительным напряжениям питания.

2. Режим удвоения напряжения: в этом режиме подключите VIN (Pin 2) к источнику положительного входного напряжения. GND (Pin 1) должен быть подключен к земле.и 8) обеспечит удвоенное выходное напряжение.

Рекомендуемые условия эксплуатации:

• Убедитесь, что входное напряжение (VIN) находится в пределах установленного диапазона от 1,5 до 7,0 В для правильной работы.
• ADM660ARZ предназначен для эффективной работы в диапазоне температуры от -40°C до 85°C.

Заключение:Инвертор напряжения ADM660ARZ предлагает эффективное и экономичное решение для приложений, требующих преобразования напряжения.широкий диапазон входного напряжения, и компактная упаковка делают его ценным компонентом для различных электронных конструкций, обеспечивая гибкость и упрощение схемы схемы.
