Спецификации
Номер модели :
LSS-17-XX-U-I
Место происхождения :
Китай
Минимальное количество заказов :
1 комплект
Условия оплаты :
T/T
Способность к поставкам :
20000 комплектов в месяц
Время доставки :
3-4 недели
Подробная информация об упаковке :
Картонная коробка
Модель :
17
Продукт :
Модель 17 Гармонические механизмы
Материал :
Сталь, алюминий, полиуретан, подшипники и уплотнители, смазочные материалы
Соотношение уменьшения :
50:1, 80:1, 100:1, 120:1
Противная реакция :
≤ 20 сек дуги
Номинальный крутящий момент при входе 2000 р/мин :
от 16 до 24 Нм
Максимальная скорость ввода :
7300 оборотов/мин
Проектированная жизнь :
15000 часов
Вес :
0.67KG
Гарантия :
1 год
Описание

Робототехника Гармонический привод Моторная редукторная шестерня Круговая спинка

Робототехника Гармонический привод Сервомотор Редукторная шестерня Круговая спинка

Генератор волн это обычно эллиптическая шаровая подшипница, которая помещается внутри флексплина.заставляя его связываться с зубами круглого спина в двух противоположных областях.

Flexspline Это тонкая, гибкая цилиндрическая шестерня с внешними зубами, которая эластично деформируется в форме генератора волн.

Круговая шпага Это жесткое кольцо с внутренними зубами, которое остается неподвижным или может быть выходным элементом системы.Взаимодействие между зубами круглого спина и флексспина генерирует уменьшение скорости передач.

Операция

  • Когда генератор волн вращается,это заставляет флексплайн вступать и выступать с зубами круглого флексплина таким образом, что флексплайн вращается с уменьшенной скоростью по сравнению с генератором волнСоотношение уменьшения определяется разницей в количестве зубов между гибкой и круговой спинками.

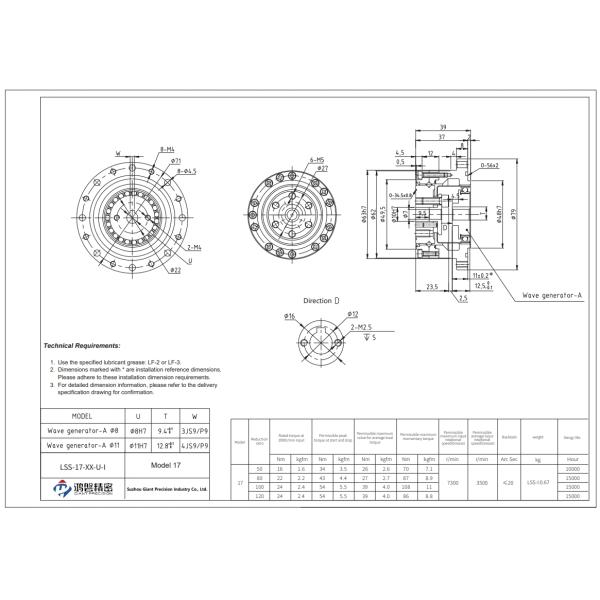

Спецификации

Модель 17
Коэффициент уменьшения 50 80 100 120
Номинальный крутящий момент при входе 2000 р/мин Nm 16 22 24 24
kgfm 1.6 2.2 2.4 2.4
Допустимый максимальный крутящий момент при запуске и остановке Nm 34 43 54 54
kgfm 3.5 4.4 5.5 5.5
Максимально допустимое значение среднего крутящего момента нагрузки Nm 26 27 39 39
kgfm 2.6 2.7 4 4
Максимально допустимый моментный крутящий момент Nm 70 87 108 86
kgfm 7.1 8.9 11 8.8

Максимально допустимая скорость вращения ввода

(Масло)

 r/min 7300

Средняя допустимая вращательная скорость ввода

(Масло)

 r/min 3500
Противная реакция Арк сек ≤ 20
Вес в кг 0.67
Продолжительность работы Час 10000 15000 15000 15000

Робототехника Гармонический привод Сервомотор Редукторная шестерня Круговая спинка

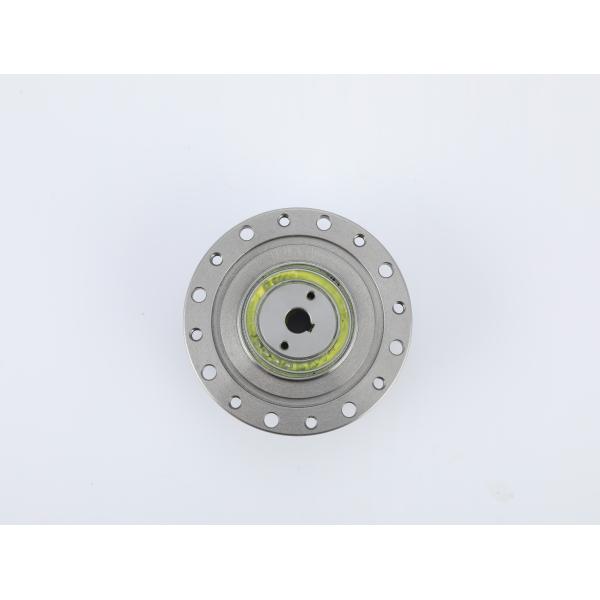

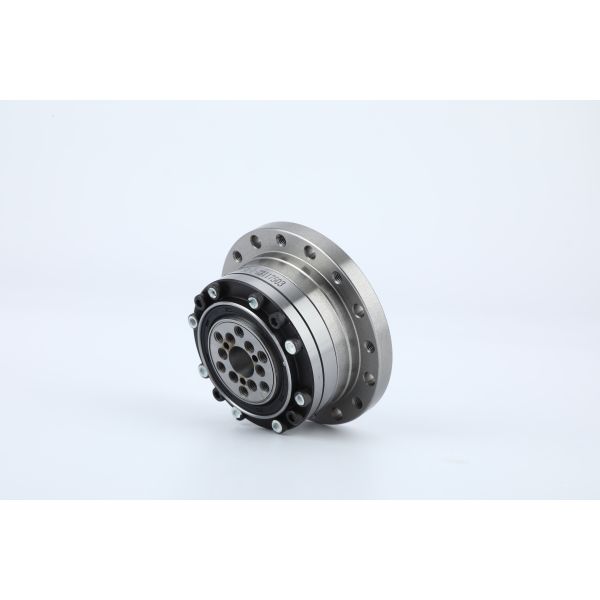

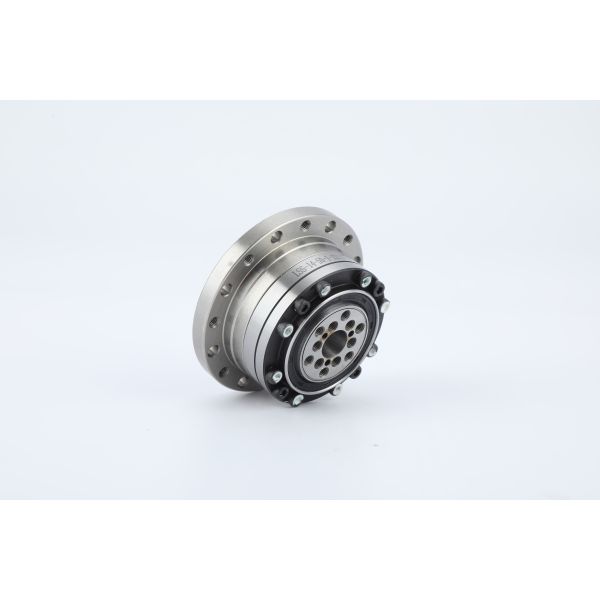

Подробные изображения

Робототехника Гармонический привод Сервомотор Редукторная шестерня Круговая спинка

Робототехника Гармонический привод Сервомотор Редукторная шестерня Круговая спинка

Робототехника Гармонический привод Сервомотор Редукторная шестерня Круговая спинка

Ключевые характеристики LSS - I серии Модель 17 гармонических механизмов
Продукт Редуктор волн напряжения модели 17
Материал
 Сталь, алюминий, полиуретан, подшипники и уплотнители, смазочные материалы
Соотношение уменьшения
 50:1, 80:1, 100:1, 120:1
Противная реакция
 Менее 20 дуговых секунд
Средняя скорость ввода
 3500 оборотов в минуту
Максимальная скорость ввода
 7300 оборотов/мин
Проектированная жизнь
 15000 часов
Модель
 17
Вес
 0.67 кг
Гарантия 1 год

Заявления

Робототехника Гармонический привод Сервомотор Редукторная шестерня Круговая спинка   Робототехника Гармонический привод Сервомотор Редукторная шестерня Круговая спинка   Робототехника Гармонический привод Сервомотор Редукторная шестерня Круговая спинка   Робототехника Гармонический привод Сервомотор Редукторная шестерня Круговая спинка
Промышленные роботы Медицинские изделия Производственные системы Система полупроводников
