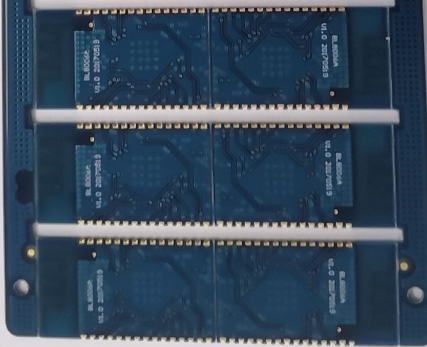

10 PCB высокой плотности слоя Fr4 TG150 ENIG для высоковольтного оборудования
10 PCB высокой плотности слоя Fr4 TG150 ENIG для высоковольтного оборудования
10 PCB высокой плотности слоя Fr4 TG150 ENIG для высоковольтного оборудования
10 PCB высокой плотности слоя Fr4 TG150 ENIG для высоковольтного оборудования
Спецификации
Номер модели :
P11161234
Место происхождения :
КИТАЙ
Количество минимального заказа :
10pcs
Условия оплаты :
L/C / Т/Т/западные соединение/ПайПал
Способность поставки :
месяц 30,000СК.М/Пер
Срок поставки :
10-12ДАИС
Упаковывая детали :
Упаковка вакуума с осушителем
Материал :
ФР4 ТГ150
Толщина :
1.80мм
Поверхностный финиш :
ENIG
Слой :
10L
Медные thicknes: :
20Z
Стандарт Пкб :
ИПК-А-610 Д
Тип :
Подгонянный PCB
Минута продырявливает размер :
4мил
Минимальная линия ширина :
4мил
Минимальная медь Thicness :
20ум
Цвет маски припоя :
Зеленый, желтый, красный, черный etc.
применение :
высоковольтное оборудование
Описание

10 PCB высокой плотности слоя Fr4 TG150 ENIG для высоковольтного оборудования



Описание продукции:



эта доска 10layer с толщиной меди 2oz. она использована на высоковольтном оборудовании. Приняты прототип PCB, небольшой том volum, средних и больших. отсутствие запроса MOQ для новых доск. для заказа повторения, как раз встретьте 3sq.m.



Ключевые спецификации высоковольтного PCB:




Типы продукции: Твердый PCB

Слой:

 10 слоев
Основное вещество: FR4
Медная толщина: 2 oz
Толщина доски: 1,8 mm
Размер Минимальн Заканчивать Отверстия: 8 mil (0.10mm)
Минимальная линия ширина: 4 mil
Минимальный интервал между строками: 4 mil
Поверхностная отделка: ENIG
Сверля допуск на диаметр отверстия: +/--3 mil    (0.075mm)
Минимальный допуск плана: +/--4 mil    (0.10mm)
Работая размер панели: максимальный: 1200mmX600mm (47" X24 ")
Профиль плана: Пробивать, направляя, трасса CNC + V-отрезок
Маска припоя: Маска припоя LPI, маска Peelable
Цвет маски припоя: Голубой, черный, желтый, штейновый зеленый цвет
Сертификат: UL, CQC, TS16949, ISO14000, ROHS
Цвет Silkscreen: Белый
Извив и смычок: отсутствие больше чем 0.75%





Подача Chart.pdf PCB



Применение продуктов:

Наши продукты широко использованы в метре, медицинском, солнечной энергии, мобильной, сообщении, промышленном контроле, производительности электроники, безопасности, уничтожая, компьютер, автомобильный, космический, военный и так далее.





Твердая возможность PCB техническая:



Детали Техническая возможность
Слои 1-28 слоев Минимальная линия ширина/космос 4mil

Размер Max.board (single&doule

встал на сторону)

 600*1200mm Ширина кольца Min.annular: vias 3mil
Поверхностный финиш

HAL неэтилированное, вспышка золота

Серебр погружения, золото погружения, Sn погружения,

трудное золото, OSP, ect

 Толщина Min.board (разнослоистая) 4layers: 0.4mm;
6layers: 0.6mm;
8layers: 1.0mm;
10layers: 1.20mm
Материалы доски

FR-4; высокий Tg; высокое CTI; галоид свободный; высокочастотный (rogers, taconic,

PTFE, nelcon,

ISOLA, polyclad 370 HR); тяжелая медь,

Ламинат clade металла низкопробный

Покрывать толщину (метод:

Погружение Ni/Au)

 Покрывать тип: Ni Imm, толщина MIN./Макс: 100/150U» покрывая тип: Au Imm, толщина MIN./Макс: 2/4U»
Управление импеданса ± 10%

Дистанцируйте

линия для восхождения на борт края

План: 0.2mm

V-CUT: 0.4mm

Низкопробная медная толщина (внутренняя

и наружный слой)

 Минимальная толщина: 0,5 OZ Max.thickness: 6OZ Размер Min.hole (толщина ≥2mm доски) Аспект ratio≤16
Законченная медная толщина Наружные слои:
Min.thickness 1 OZ,
Max.thickness 10 OZ
Внутренние слои:
Min.thickness: 0.5OZ,
Max.thickness: 6 OZ
 Толщина Max.board (single&doule встало на сторону) 3.20mm



Преимущества:


• Строгий пассив продукта, принимая стандарт IPC-A-160
• Pretreatment инженерства перед продукцией
• Управление производственного процесса (5Ms)
• 100% E-тест, визуальный контроль 100%, включая IQC, IPQC, FQC, OQC
• Осмотр 100% AOI, включая рентгеновский снимок, микроскоп 3D и ICT
• Высоковольтный тест, тест управлением импеданса
• Микро- раздел, паяя емкость, термальные нагрузочные испытания, ударное испытание
• Внутренняя продукция PCB
• Отсутствие количество минимального заказа и свободный образец
• Фокус на низком уровне к среднему объему продукции
• Быстрая и своевременная доставка



Время выполнения:



Время выполнения 2 /L 4 /L 6/ L 8/ L
Заказ образца 3-5days 6-8days 10-12days 12-14days
Массовое производство 7-9days 8-10days 12-15days 15-18days
