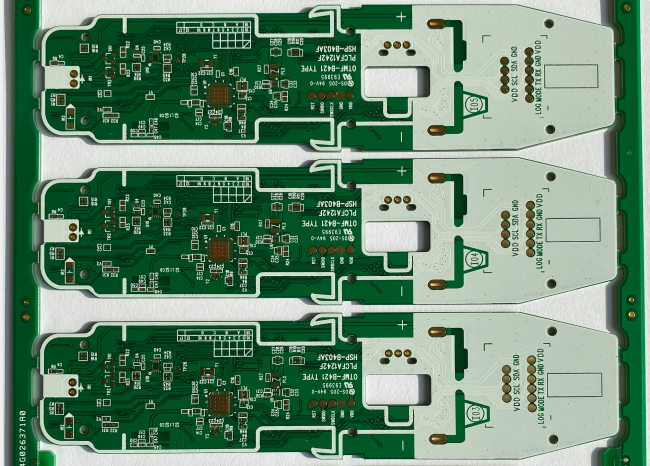

PCB толщины 10L KB Fr4 Tg150 золота 1.0mm погружения
PCB толщины 10L KB Fr4 Tg150 золота 1.0mm погружения
PCB толщины 10L KB Fr4 Tg150 золота 1.0mm погружения
PCB толщины 10L KB Fr4 Tg150 золота 1.0mm погружения
Спецификации
Номер модели :
P11161232
Место происхождения :
КИТАЙ
Количество минимального заказа :
10pcs
Условия оплаты :
L/C / Т/Т/западные соединение/ПайПал
Способность поставки :
месяц 30,000СК.М/Пер
Срок поставки :
10-12ДАИС
Упаковывая детали :
Упаковка вакуума с осушителем
Материал :
ФР4 ТГ150
Толщина :
1.0MM
Поверхностный финиш :
Золото погружения
Слой :
10L
Медные thicknes: :
20Z
Стандарт Пкб :
ИПК-А-610 Д
Тип :
Подгонянный PCB
Минута продырявливает размер :
4мил
Минимальная линия ширина :
4мил
Минимальная медь Thicness :
20ум
Цвет маски припоя :
Зеленый, желтый, красный, черный etc.
применение :
высоковольтное оборудование
Описание

PCB толщины 10L KB Fr4 Tg150 золота 1.0mm погружения



толщина PCB 1.0mm 10L KBFR4 высокая TG с золотом погружения для прибора UPS



Описание продукции:

эта доска 10layer с толщиной меди 2oz. она использована на поднимает оборудование. Приняты прототип PCB, небольшой том volum, средних и больших. отсутствие запроса MOQ для новых доск. для заказа повторения, как раз встретьте 3sq.m.



Ключевые спецификации высоковольтного PCB:


Типы продукции: Твердый PCB

Слой:

 10 слоев
Основное вещество: KBFR4
Медная толщина: 1 oz
Толщина доски: 1.0mm
Размер Минимальн Заканчивать Отверстия: 8 mil (0.10mm)
Минимальная линия ширина: 4 mil
Минимальный интервал между строками: 4 mil
Поверхностная отделка: ENIG, OSP, HASL, золото погружения, плакировка золота
Сверля допуск на диаметр отверстия: +/--3 mil    (0.075mm)
Минимальный допуск плана: +/--4 mil    (0.10mm)
Работая размер панели: максимальный: 1200mmX600mm (47" X24 ")
Профиль плана: Пробивать, направляя, трасса CNC + V-отрезок
Маска припоя: Маска припоя LPI, маска Peelable
Цвет маски припоя: Голубой, черный, желтый, штейновый зеленый цвет
Сертификат: UL, CQC, TS16949, ISO14000, ROHS
Цвет Silkscreen: Белый
Извив и смычок: отсутствие больше чем 0.75%





Подача Chart.pdf PCB



Применение продуктов:

Наши продукты широко использованы в метре, медицинском, солнечной энергии, мобильной, сообщении, промышленном контроле, производительности электроники, безопасности, уничтожая, компьютер, автомобильный, космический, военный и так далее.



Твердая возможность PCB техническая:

Детали Техническая возможность
Слои 1-28 слоев Минимальная линия ширина/космос 4mil

Размер Max.board (single&doule

встал на сторону)

 600*1200mm Ширина кольца Min.annular: vias 3mil
Поверхностный финиш

HAL неэтилированное, вспышка золота

Серебр погружения, золото погружения, Sn погружения,

трудное золото, OSP, ect

 Толщина Min.board (разнослоистая) 4layers: 0.4mm;
6layers: 0.6mm;
8layers: 1.0mm;
10layers: 1.20mm
Материалы доски

FR-4; высокий Tg; высокое CTI; галоид свободный; высокочастотный (rogers, taconic,

PTFE, nelcon,

ISOLA, polyclad 370 HR); тяжелая медь,

Ламинат clade металла низкопробный

Покрывать толщину (метод:

Погружение Ni/Au)

 Покрывать тип: Ni Imm, толщина MIN./Макс: 100/150U» покрывая тип: Au Imm, толщина MIN./Макс: 2/4U»
Управление импеданса ± 10%

Дистанцируйте

линия для восхождения на борт края

План: 0.2mm

V-CUT: 0.4mm

Низкопробная медная толщина (внутренняя

и наружный слой)

 Минимальная толщина: 0,5 OZ Max.thickness: 6OZ Размер Min.hole (толщина ≥2mm доски) Аспект ratio≤16
Законченная медная толщина Наружные слои:
Min.thickness 1 OZ,
Max.thickness 10 OZ
Внутренние слои:
Min.thickness: 0.5OZ,
Max.thickness: 6 OZ
 Толщина Max.board (single&doule встало на сторону) 3.20mm



Преимущества:
• Строгий пассив продукта, принимая стандарт IPC-A-160
• Pretreatment инженерства перед продукцией
• Управление производственного процесса (5Ms)
• 100% E-тест, визуальный контроль 100%, включая IQC, IPQC, FQC, OQC
• Осмотр 100% AOI, включая рентгеновский снимок, микроскоп 3D и ICT
• Высоковольтный тест, тест управлением импеданса
• Микро- раздел, паяя емкость, термальные нагрузочные испытания, ударное испытание
• Внутренняя продукция PCB
• Отсутствие количество минимального заказа и свободный образец
• Фокус на низком уровне к среднему объему продукции
• Быстрая и своевременная доставка



Время выполнения:


Время выполнения 2 /L 4 /L 6/ L 8/ L
Заказ образца 3-5days 6-8days 10-12days 12-14days
Массовое производство 7-9days 8-10days 12-15days 15-18days

PCB толщины 10L KB Fr4 Tg150 золота 1.0mm погружения


вопросы и ответы:



1. Как сделать ACCPCB обеспечить качество?

Наш высококачественный стандарт достиган со следующим.

1,1 процесс строго проконтролирован под стандартами 9001:2008 ISO.
1,2 обширная польза программного обеспечения в управлять производственным процессом
1,3 испытательные оборудования и инструмента Государство--искусства. Например зонд летая, e-испытание, рентгенодефектоскопический контроль, AOI (автоматизированный оптически контролер).
команда проверки качества 1.4.Dedicated с процессом анализа случая отказа

2. Каких видов консервной банки ACCPCB доск процесс?

   Общее FR4, высоко-TG и свободные от галоид доски, доски Rogers, Arlon, Telfon, алюминиевых/основанных на мед, PI, etc.


3. Какие данные необходимы для продукции PCB?

    Файлы PCB Gerber с форматом RS-274-X.


4. Что типичный поток процесса для разнослоистого PCB?

   Стог слоя внутреннего AOI материального → фильма → вырезывания внутреннего сухого внутренний вытравляя → → мульти--bond→ вверх по отжимать панель → → PTH → сверля покрывая →     Наружная сухая картина → фильма покрывая → Марк → маски припоя → → визуальный контроль → → E/T трассы → финиша наружного AOI → наружный вытравляя компонентного поверхностный.


5. Сколько типов поверхностного финиша ACCPCB могут сделать?

 ACCPCB имеет полную серию поверхностного финиша, как: ENIG, OSP, IF-HASL, плакировка золота (мягкая/трудная), серебр погружения, олово, серебряная плакировка, лудить погружения, чернила углерода и etc…. OSP, ENIG, OSP + ENIG обыкновенно использовало на HDI, мы обычно рекомендуем что вы используете клиента или OSP OSP + ENIG если размер ПУСКОВОЙ ПЛОЩАДКИ BGA более менее чем 0,3 mm.
