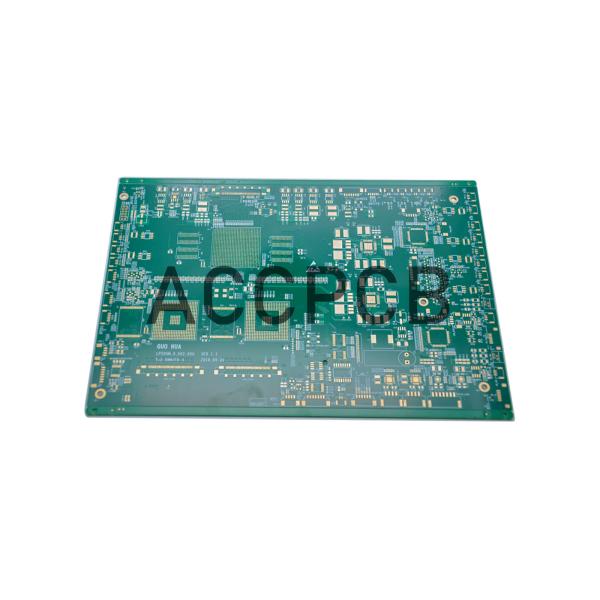

Доска ПКБ доски ХДИ ПКБ СМТ ФР4 пкб 4 слоев для электронного инстурмент 5Г
Доска ПКБ доски ХДИ ПКБ СМТ ФР4 пкб 4 слоев для электронного инстурмент 5Г
Доска ПКБ доски ХДИ ПКБ СМТ ФР4 пкб 4 слоев для электронного инстурмент 5Г
Доска ПКБ доски ХДИ ПКБ СМТ ФР4 пкб 4 слоев для электронного инстурмент 5Г
Спецификации
Номер модели :
П1145
Место происхождения :
Китай
Количество минимального заказа :
1 шт
Термины компенсации :
L/C / Т/Т/западные соединение/ПайПал
Способность поставкы :
МЕСЯЦ 25000СК.М/ПЭР
Срок поставки :
15-20days
Упаковывая детали :
Упаковка вакуума с осушителем
Материал :
NYFR4TG180
Слой :
4-layer
Особенность :
ENIG
Медная толщина :
outlayer 3oz внутреннее слой/30oz
Толщина доски :
2.0MM
Описание

обслуживания собрания монтажной платы доски ПКБ материала ХДИ 4лаер НИФР4ТГ180 с золотом погружения


Ключевые спецификации/особенности:





Детали Параметр Особенный
Отсчеты слоев 2-20
Материал доски ФР-4, алюминий Высокий Тг ФР4
максимальная зона изготовления × 580 700 мм 500 мм × 3000мм
Толщина доски 0.1-3.2мм
Погиб Двойная сторона
мулти - слои		 ≤ 0.075мм д
≤ 1% д		 ≤ 0.05мм д
Импеданс ±7% ± 5%
Допуск ПТХ д > 5,0 ± 0,076 мм
0,3 ≤ 5,0 <д ± 0.05мм
≤ 0,3 д ± 0.08мм
Минимальный законченный размер отверстия 0,15 мм
Толщина отверстия медная ≥ 20ум
Минимальная ширина следа, размечая × 0.05мм 0.05мм
Размер профиля ± 0,1 мм ± 0,05 мм
Профиль Трасса, пунш, отрезок, В-отрезок, Чанфер
Поверхностный финиш Золото погружения: 0.025~0.075ум
Палец золота: ≥ 0,13 ум ≥ 1,0 ум
ОСП: 0,2 до 0.5µм
ХАЛ: 5~20 ум
БЕССВИНЦОВОЕ ХАЛ: 5~20 ум
Поверхностная плакировка Маска припоя: Черная зеленая белая красная толщина ≥17 ум, блок, БГА
Характер: Черный стиль желтого зеленого цвета белый: Ширина ≥0.125мм возвышенности ≥0.0.625мм
Маска Ппелабле: красное ≥ 300 толщины буле ум
Карбонинк: Черная ширина ≥0.3мм возвышенности ≥0.30мм ≥ 25 толщины ум






Время выполнения:

Типы



(Макс ㎡/монтх)

Образцы

(дни)

 Массовое производство (дни)
Новый ПО Повторите ПО Срочный
2лаер 50000 ск.м/месяц 2-3 10-11 8-9 4
4лаер 5-6 11-12 9-11 5
6лаер 6-7 13-14 12-14 6
8лаер 7-8 16-18 14-15 7




Основные экспортные рынки:

  • Азия
  • Австралазия
  • Северная Америка
  • Западная Европа


Преимущества:
•  Строгий пассив продукта, принимая стандарт ИПК-А-160
•  Претреатмент инженерства перед продукцией
•  Управление производственного процесса (5Мс)
•  100% Э-тест, визуальный контроль 100%, включая ИКК, ИПКК, ФКК, ОКК
•  Осмотр 100% АОИ, включая рентгеновский снимок, микроскоп 3Д и ИКТ
•  Высоковольтный тест, тест управлением импеданса
•  Микро- раздел, паяя емкость, термальные нагрузочные испытания, ударное испытание
•  Внутренняя продукция ПКБ
•  Отсутствие количество минимального заказа и свободный образец
•  Фокус на низком уровне к среднему объему продукции
•  Быстро и своевременная доставка

Шоу продукта:

Доска ПКБ доски ХДИ ПКБ СМТ ФР4 пкб 4 слоев для электронного инстурмент 5Г
