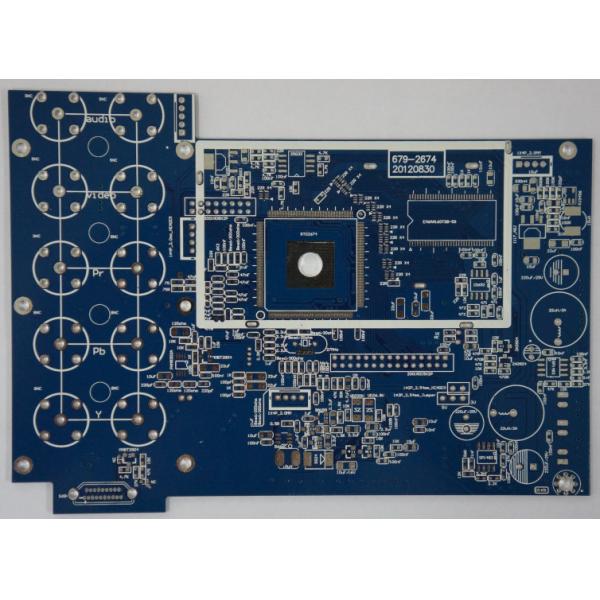

2 слоя высокочастотного PCB, manufacurer электронного собрания неэтилированного HAL доски профессионального
Ключевые спецификации/особенности:
| Слой: | 2Layers |
| Основное вещество: | FR4 |
| Медная толщина: | 1 / 1 oz |
| Толщина доски: | 1.60mm |
| Минимальн Отверстие Размер: | 8 mil/0.2mm |
| Минимальная линия ширина: | 6 / 6 mil |
| Минимальный интервал между строками: | 4/4mil |
| Поверхностная отделка: | Неэтилированное HAL |
| Цвет маски припоя: | Синь |
| Сертификат: | UL, CQC, TS16949, ISO14000, ROHS |
| Цвет Silkscreen: | Белый |
| План: |
Трасса |
Возможность технологии:
| Деталь | Технические параметры |
| Слои | 1-28 слои |
| Трассировка/космос внутреннего слоя минимальная | 4/4 mil |
| Вне трассировка слоя минимальная, космос | 4/4 mil |
| Медь внутреннего слоя максимальная | 4 OZ |
| Вне наслоите максимальную медь | 4 OZ |
| Медь внутреннего слоя минимальная | 1/3 oz |
| Вне наслоите минимальную медь | 1/3 oz |
| Минимальный размер отверстия | 0,15 mm |
| Толщина Max.board | 6 mm |
| Толщина Min.board | 0.2mm |
| Размер Max.board | 680*1200 mm |
| Допуск PTH | +/-0.075mm |
| Допуск NPTH | +/-0.05mm |
| Допуск зенковки | +/-0.15mm |
| Допуск толщины доски | +/--10% |
| Минута BGA | 7mil |
| Минута SMT | 7*10 mil |
| Мост маски припоя | 4 mil |
| Цвет маски припоя | Белый, черный, голубой, зеленый, желтый, красный, etc |
| Цвет сказания | Белый, черный, желтый, серый, etc |
| Поверхностный финиш | HAL, OSP, погружение Ni/Au, Imm silver/SN, ENIG |
| Материалы доски | FR-4; высокий TG; HighCTI; галоид свободный; Алюминиевый PCB Bsed, высокочастотный (rogers, isola), медный - PCB основания |
| Управление импеданса | +/--10% |
| Смычок и извив | ≤0.5 |
Преимущества:
• Строгий пассив продукта, принимая стандарт IPC-A-160
• Pretreatment инженерства перед продукцией
• Управление производственного процесса (5Ms)
• 100% E-тест, визуальный контроль 100%, включая IQC, IPQC, FQC, OQC
• Осмотр 100% AOI, включая рентгеновский снимок, микроскоп 3D и ICT
• Высоковольтный тест, тест управлением импеданса
• Микро- раздел, паяя емкость, термальные нагрузочные испытания, ударное испытание
• Внутренняя продукция PCB
• Отсутствие количество минимального заказа и свободный образец
• Фокус на низком уровне к среднему объему продукции
• Быстрая и своевременная доставка
Время выполнения:
| Время выполнения | 2 /L | 4 /L | 6/ L | 8/ L |
| Заказ образца | 3-5days | 6-8days | 10-12days | 12-14days |
| Массовое производство | 7-9days | 8-10days | 12-15days | 15-18days |
вопросы и ответы:
1. Как сделать ACCPCB обеспечить качество?
Наш высококачественный стандарт достиган со следующим.
1,1 процесс строго проконтролирован под стандартами 9001:2008 ISO.
1,2 обширная польза программного обеспечения в управлять производственным процессом
1,3 испытательные оборудования и инструмента Государство--искусства. Например зонд летая, e-испытание, рентгенодефектоскопический контроль, AOI (автоматизированный оптически контролер).
команда проверки качества 1.4.Dedicated с процессом анализа случая отказа
2. Каких видов консервной банки ACCPCB доск процесс?
Общее FR4, высоко-TG и свободные от галоид доски, доски Rogers, Arlon, Telfon, алюминиевых/основанных на мед, PI, etc.
3. Какие данные необходимы для продукции PCB?
Файлы PCB Gerber с форматом RS-274-X.
4. Что типичный поток процесса для разнослоистого PCB?
Стог слоя внутреннего AOI материального → фильма → вырезывания внутреннего сухого внутренний вытравляя → → мульти--bond→ вверх по отжимать картину → фильма → плакировкой панели → → PTH → сверля наружную сухую покрывая → Марк → маски припоя → → визуальный контроль → → E/T трассы → финиша наружного AOI → наружный вытравляя компонентного поверхностный.
5. Сколько типов поверхностного финиша ACCPCB могут сделать?
руководитель имеет полную серию поверхностного финиша, как: ENIG, OSP, IF-HASL, плакировка золота (мягкая/трудная), серебр погружения, олово, серебряная плакировка, лудить погружения, чернила углерода и etc…. OSP, ENIG, OSP + ENIG обыкновенно использовало на HDI, мы обычно рекомендуем что вы используете клиента или OSP OSP + ENIG если размер ПУСКОВОЙ ПЛОЩАДКИ BGA более менее чем 0,3 mm.
6. Что основные факторы которым повлияет на цену PCB?
Материал;
Поверхностный финиш;
Толщина доски, медная толщина;
Затруднение технологии;
Различные критерии качества;
Характеристики PCB;
Условия оплаты;
7. Как к вам сделайте вычисление импеданса?
Система управления импеданса сделана используя некоторые талоны теста, нежность SI6000 и оборудование CITS 500s.
