Части теплообменного аппарата плиты Gasketed модели Hisaka LX595/LX515/LX50 запасные для сосуда

Структура теплообменного аппарата модельной плиты LX595/LX515 основная

Плиты передачи тепла сделаны путем отжимать тонкие листы коррозионностойкого металла как нержавеющая сталь или титан, тогда устанавливают их с набивками уплотнения и висят песок для того чтобы сложить их на направляющей планке. , Плиты затягиваны с болтами между фиксированной рамкой и передвижной рамкой. Здесь, некоторый зазор между плитами передачи тепла который позволяет жидкости пропустить. Жидкостные входы и выходы в фиксированной рамке или передвижной рамке.

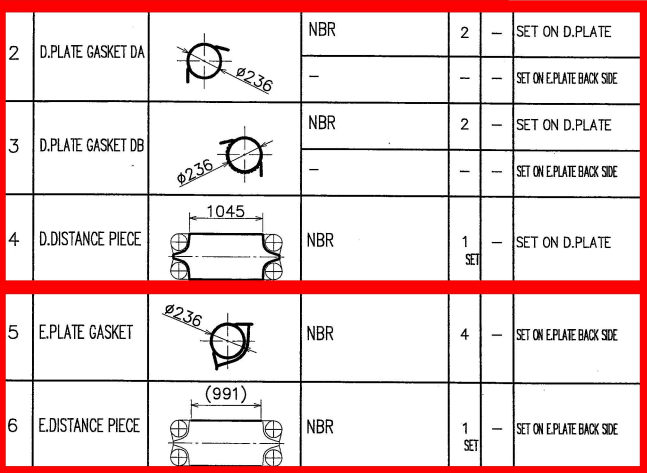

Спецификация набивкой модели LX595/LX515







Параметры набивкой PHE

Набивки используемые в теплообменных аппаратах плиты должны иметь стойкость в различных жидкостных качествах и условиях температуры/давления. M&C подготавливало следующие материалы набивкой для того чтобы поддержать большое разнообразие применений.



Зоны применения PHE/случаи






Особенности теплообменного аппарата плиты

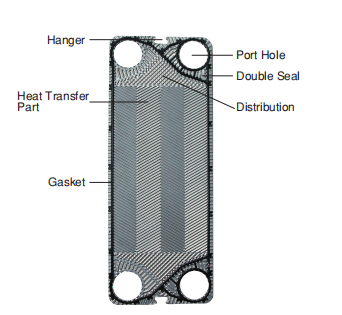

Плиты передачи тепла

Каждая плита передачи тепла гофрирована к различным картинам для увеличения своей зоны прочности и передачи тепла. Furthermore, рифлевание создает интенсивную турбулентность и таким образом достигает высокого коэффициента передачи тепла. Плита обеспечена с отверстием прохода на каждом угле. Каждая плита плотн-загерметизирована с набивкой приспособленным в свой периферийный паз.

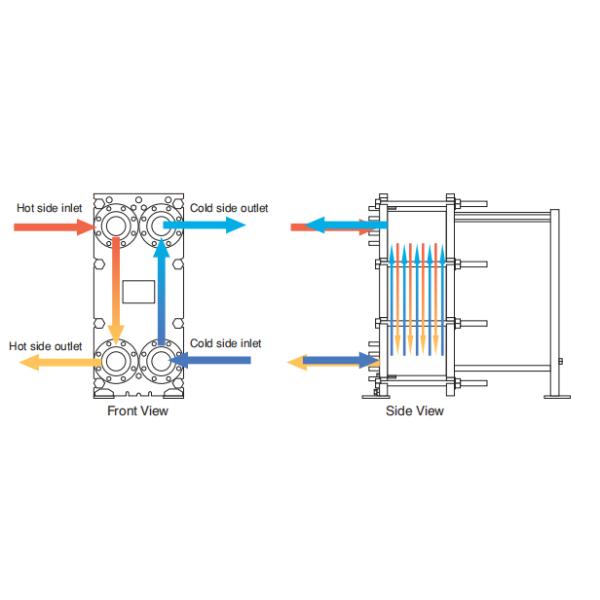

Канал подачи

Плиты разделены в -плиту и B-плиту, и проход сформирован между этими плитами. Высокотемпературные потоки жидкости друг и в противоположном направлении другой жидкости. Таким образом высокая эффективная передача жары достигана через эти плиты.
-плита обращанный стала бы B-плитой. Как таковой только один тип плиты можно использовать как -плита и B-плита для большинств моделей.


Легкое обслуживание

Теплообменный аппарат плиты можно легко раскрыть для осмотра и обслуживания путем отпускать затягивая болты и гайки. Собрание и отверстие блока также легко выполнены.

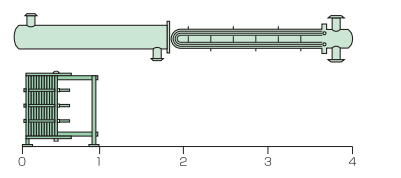

Меньше космоса установки

Облегченная и компактная конструкция сохраняет космос установки до 1/4 и вес до 1/3 из теплообменного аппарата раковины & трубки соответственно. К тому же, облегченная и тонкая нагревая плита с меньше liquidhold облегчает работу установки. Теплообменный аппарат плиты можно демонтировать для очищать без пускать работу по трубам, пока жаре раковины & трубки нужен дополнительный космос для придавать заостренную форму пачка трубки.
