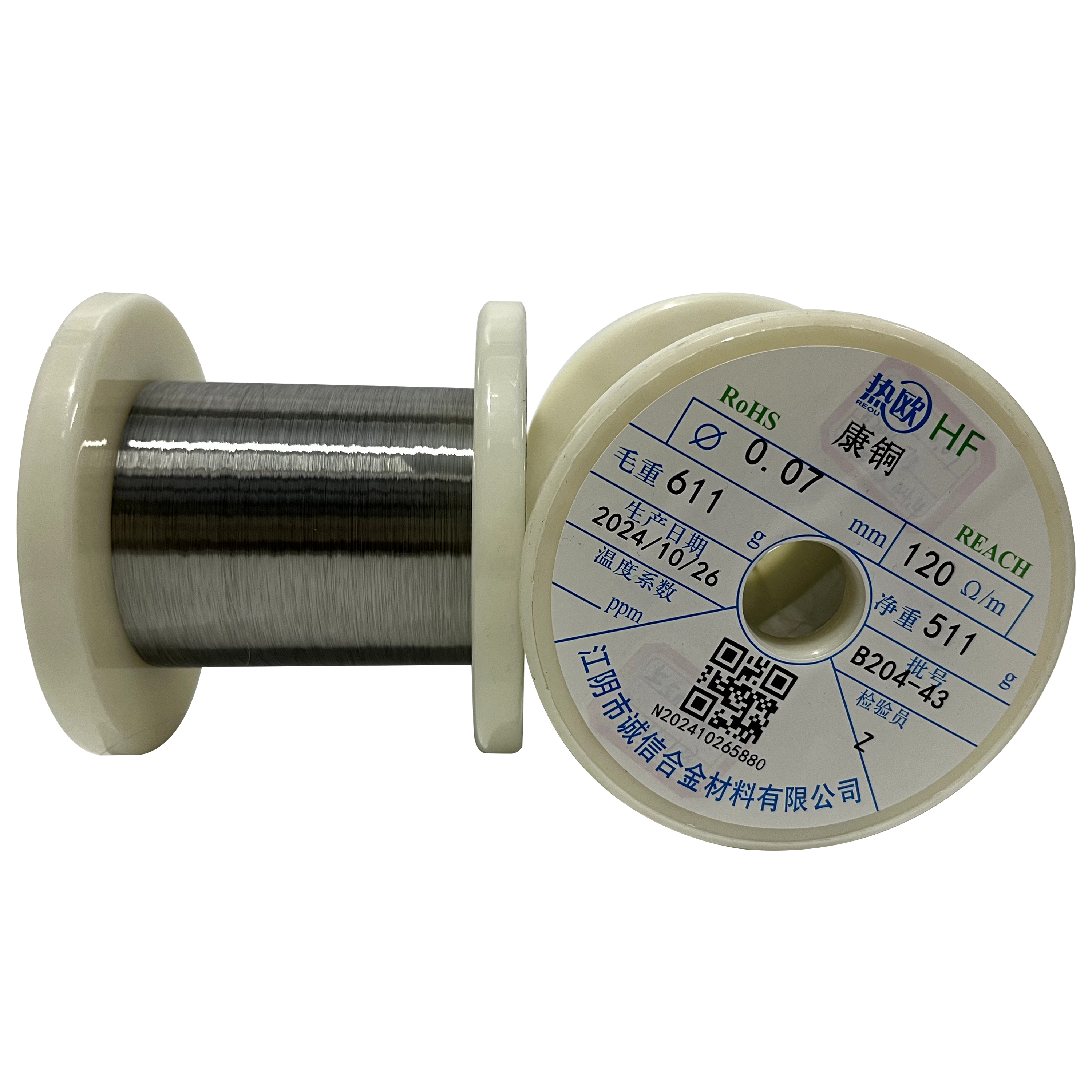

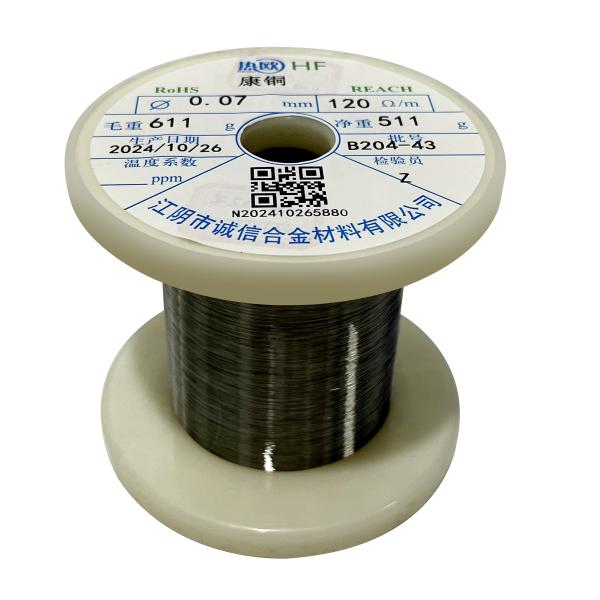

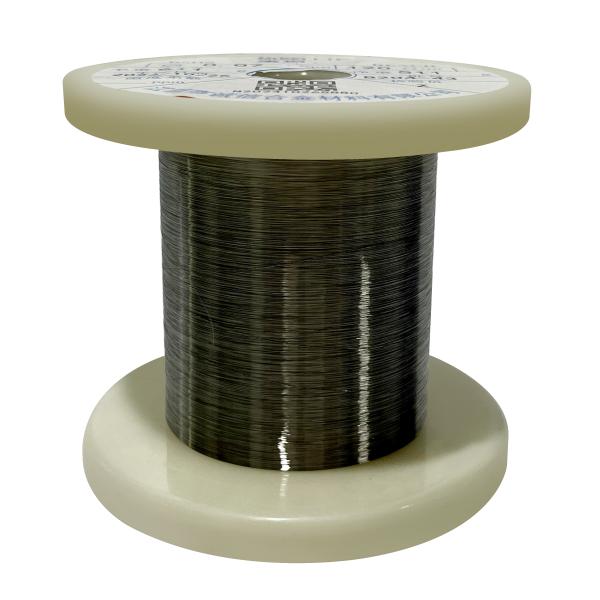

6J40 / 6J40X / 6J40P / 6J40D Константан-тип точности сопротивления проволока хорошее удлинение для превосходных характеристик
6J40 / 6J40X / 6J40P / 6J40D Константан-тип точности сопротивления проволока хорошее удлинение для превосходных характеристик
6J40 / 6J40X / 6J40P / 6J40D Константан-тип точности сопротивления проволока хорошее удлинение для превосходных характеристик
6J40 / 6J40X / 6J40P / 6J40D Константан-тип точности сопротивления проволока хорошее удлинение для превосходных характеристик
6J40 / 6J40X / 6J40P / 6J40D Константан-тип точности сопротивления проволока хорошее удлинение для превосходных характеристик
6J40 / 6J40X / 6J40P / 6J40D Константан-тип точности сопротивления проволока хорошее удлинение для превосходных характеристик
Спецификации
Место происхождения :
Цзянсу, Китай
Номер модели :
6J40/6J40X/6J40P/6J40D
Минимальное количество заказов :
5 кг
Условия оплаты :
Т/Т, Д/П
Способность к поставкам :
30 тонн в день
Время доставки :
3 дня
Подробная информация об упаковке :
Упакованные с водонепроницаемой бумагой или тканевым мешком, в поддоны или деревянный чехол.
Тип :
постоянный
Применение :
Переменный резистор и датчик напряжения
Цвет :
Серебряно-белый
Наименование продукта :
6J40 Константанская проволока
Дезактивизм :
80,9 г/мм
Температурный коэффициент сопротивления :
-40 ~ 40
Макс. Рабочая временная. :
500
Удлинение :
≥15
Прочность на растяжение :
≥390
Описание

6J40 Константан-типа точного сопротивления проволока высокая прочность на растяжение и хорошее удлинение для превосходного и производительности



Константан - это тип сопротивляющего сплава, который состоит из меди и никеля в качестве основных компонентов.и широкий диапазон температур работы (ниже 500 °C)Имеет хорошие свойства при механической обработке, высокую коррозионную стойкость.



6J40, также известный как CuNi40, является сплавом меди и никеля с содержанием никеля примерно 40%.Отличный выбор для приложений, где сочетание высокой сопротивляемости, коррозионная стойкость и механическая прочность требуются, особенно в морской среде и химической промышленности.



Химический состав



Имя Код Основное Состав ((%) Плотность
Ку Мн Ни. КР г/мм2
Константан 6J40 Баль. 1 ~ 2 39 ~ 41 - Я... 8.9



Свойства



Имя Код Сопротивляемость ((20°C) ((μΩm) Температура сопротивления (20°C) ((α×10)-6/°C) (0~100°C) Тепловое электромагнитное поле против меди (μv/°C) Максимальная рабочая температура (°C) Удлинение ((%) Прочность на растяжение ((N/мм)2)
Константан 6J40 0.48±0.03 -40 ~ +40 45 ≤ 500 ≥ 15 ≥390



Диаметр и толерантность



Диаметр 0.02 ~ 0.028 0.032 ~ 0.10 0.112 ~ 0.28 0.315 ~ 0.50 0.56 ~ 1.0 1.06 ~ 1.60 1.70 ~ 2.12 2.24-3.00 3.15 ~ 4.50
Толерантность ±0.002 ±0.003 ±0.005 ±0.010 ±0.015 ±0.020 ±0.025 ±0.030 ±0.035



Некоторые ключевые особенности 6J40 включают:



1Отличная стабильность:

Устойчивые электрические свойства в широком температурном диапазоне.
Обеспечивает надежность в различных условиях окружающей среды.

2Высокая коррозионная стойкость:

Устойчивы к окислению и коррозии.
Подходит для суровой среды и длительного использования.
3Хорошие механические свойства:
Высокая прочность и пластичность.
Облегчает процесс обработки и формования.
4Широкий спектр применения:
Используется в электронике, автомобилестроении, аэрокосмической промышленности.
Универсальный материал для различных компонентов и деталей.
5Хорошая теплопроводность:
Эффективные возможности теплопередачи.
Идеально подходит для теплочувствительных приложений.





Применение:

  • Электронная промышленность:

Резисторы, коммутаторы: стабильная производительность в электронных схемах.

Датчики: точное измерение и управление в различных системах.

  • Автомобильный сектор:

Системы зажигания: повышает эффективность и надежность двигателя.

Датчики температуры: контролируют и регулируют температуру двигателя.

  • Аэрокосмическая промышленность:

Инструментация: критически важна для точности и безопасности в воздушном судне.

Система управления: обеспечивает стабильную работу полета.

  • Другие применения:

Телекоммуникации: Компоненты для передачи сигналов.

Промышленные машины: Части, требующие высокой прочности и точности.



Constantan (6J40) Технические данные проводов



Диа ((м) Площадь поперечного сечения ((m2) Масса/м (г/м) Сопротивление/м при 20°C ((Ω/м) Диа ((м) Площадь поперечного сечения ((m2) Масса/м (г/м) Сопротивление/м при 20°C ((Ω/м)
0.020 0.000314 0.00279 1375-1681 гг. 0.224 0.03941 0.350 11.4-12.9
0.022 0.000318 0.00337 1136-1389 гг. 0.250 0.04909 0.436 9.19-10.37
0.025 0.000491 0.00434 880 - 1076 гг. 0.280 0.06158 0.5468 7.33-8.26
0.028 0.000616 0.00547 702 - 857 0.315 0.07793 0.6920 5.85-6.47
0.032 0.000804 0.00714 549-645 0.355 0.09898 0.8789 4.61-5.09
0.036 0.001018 0.00904 434-509 0.400 0.12570 1.116 3.63-4.01
0.040 0.001257 0.01116 351-413 0.450 0.15900 1.412 2.87-3.17
0.045 0.001509 0.01412 278-326 0.500 0.19630 1.744 2.32-2.57
0.050 0.001963 0.01744 225-264 0.560 0.24630 2.19 1.87-2.03
0.056 0.002463 0.02187 179-210 0.630 0.31170 2.77 1.48-1.60
0.063 0.003117 0.02768 142-166 0.710 0.39590 3.52 1.16-1.26
0.071 0.003959 0.03516 112-131 0.750 0.44180 3.92 1.04-1.13
0.080 0.005027 0.04464 87.9-103.1 0.800 0.50270 4.46 0.917-0.993
0.090 0.006362 0.05650 69.4-81.5 0.850 0.56740 5.04 0.812-0.880
0.100 0.007854 0.06970 56.2-66.0 0.900 0.63620 5.65 0.724-0.785
0.112 0.009852 0.08749 45.3-52.1 0.950 0.70880 6.29 0.650-0.704
0.125 0.012270 0.10900 36.4-41.9 1.000 0.78540 6.97 0.587-0.636
0.140 0.015390 0.13670 29.0-33.4 1.060 0.88250 7.84 0.522-0.566
0.150 0.017670 0.15690 25.3-29.1 1.120 0.98520 8.75 0.468-0.507
0.160 0.020110 0.17850 22.2-25.5 1.180 1.09400 9.71 0.421-0.456
0.170 0.022700 0.20160 19.7-22.6 1.250 1.22700 10.9 0.375-0.407
0.180 0.025450 0.22600 17.5-20.2 1.320 1.36800 12.15 0.337-0.365
0.190 0.028350 0.25200 15.7-18.1 1.400 1.53900 13.67 0.299-0.324
0.200 0.031420 0.27900 14.46-6.2 1.500 1.76700 15.69 0.261-0.282
0.212 0.035300 0.31350 12.8-14.4 1.600 2.01100 17.86 0.229-0.248



Значение постоянного сопротивления ленты (Ω/m)



Ширина


Толщина		 6.3 8.0 10.0 12.5 16.0 20.0 25.0 31.5 40.0
0.180 0.150 　 　 　 　 　 　 　 　
0.200 0.405 　 　 　 　 　 　 　 　
0.224 0.362 0.2850 　 　 　 　 　 　 　
0.250 0.324 0.2550 0.196 　 　 　 　 　 　
0.280 0.289 0.2280 0.175 　 　 　 　 　 　
0.315 0.257 0.2030 0.155 0.124 　 　 　 　 　
0.355 0.228 0.1800 0.138 0.110 　 　 　 　 　
0.400 0.203 0.1600 0.122 0.980 0.0765 　 　 　 　
0.450 0.180 0.1420 0.109 0.0871 0.0680 0.0544 0.0435 　 　
0.500 0.162 0.1280 0.098 0.0784 0.0612 0.0490 0.0392 　 　
0.560 0.145 0.1140 0.0875 0.0700 0.0547 0.0437 0.0350 　 　
0.630 0.129 0.1010 0.0777 0.0622 0.0486 0.0389 0.0311 　 　
0.710 0.114 0.0900 0.0690 0.0552 0.0431 0.0345 0.0276 　 　
0.800 0.101 0.0800 0.0612 0.0490 0.0383 0.0306 0.0245 0.0194 0.0153
0.900 0.090 0.0710 0.0544 0.0435 0.0340 0.0272 0.0218 0.0173 0.0136
1.000 0.081 0.0640 0.0490 0.0392 0.0306 0.0245 0.0196 0.0155 0.0122
1.120 0.072 0.0570 0.0437 0.0350 0.0273 0.0219 0.0175 0.0139 0.0109
1.250 0.065 0.0510 0.0392 0.0313 0.0245 0.0196 0.0157 0.0124 0.0098
1.400 0.058 0.0460 0.0350 0.0280 0.0219 0.0175 0.0140 0.0111 0.0088
1.600 0.051 0.0400 0.0306 0.0245 0.0191 0.0153 0.0122 0.0097 0.0077
1.800 0.045 0.0350 0.0272 0.0218 0.0170 0.0136 0.0109 0.0086 0.00680
2.000 0.041 0.0320 0.0245 0.0196 0.0153 0.0122 0.0098 0.0078 0.0061



Стол из константино-манганинной проволоки



Дядя. Номинальная величина секционной площади ((мм)2) Сопротивление на метр (Ω/м)
6J12X 6J8X 6J13X 6J40X
Номинальная стоимость ((мм) Толерантность Номинальное значение (Ω/m) Толерантность Номинальное значение (Ω/m) Толерантность Номинальное значение (Ω/m) Толерантность Номинальное значение (Ω/m) Толерантность
0.020 ±0.002 0.000314 1496 ± 10% 　 　 　 　 1528 ± 10%
0.022 0.000380 1236 1263
0.025 0.000491 957 978
0.028 0.000616 763 780
0.032 ±0.003 0.000804 584 ± 8% 　 ± 8% 　 ± 8% 597 ± 8%
0.036 0.001018 462 472
0.040 0.001257 374 382
0.045 0.001590 296 302
0.050 0.001963 239 244
0.056 0.002463 191 195
0.063 0.003117 151 154
0.071 0.003959 119 121
0.080 0.005027 93.5 69.6 87.5 95.5
0.090 0.006362 73.9 55.0 69.2 75.5
0.100 0.007854 59.8 44.6 56.0 61.1
0.112 ±0.005 0.009852 47.7 ± 7% 35.5 ± 7% 44.7 ± 7% 48.7 ± 7%
0.125 0.01227 38.3 28.5 35.9 39.1
0.140 0.01539 30.5 22.7 28.6 31.2
0.160 0.02011 23.4 17.4 21.9 23.9
0.180 0.02545 18.5 13.8 17.3 18.9
0.200 ±0.005 0.03142 15.0 ± 6% 11.1 ± 6% 14.0 ± 6% 15.3 ± 6%
0.224 0.03941 11.9 8.88 11.2 12.2
0.250 0.04909 9.57 7.13 8.96 9.78
0.280 0.06158 7.63 5.68 7.15 7.80
0.315 ±0.010 0.007793 6.03 ± 5% 4.49 ± 5% 5.65 ± 5% 6.16 ± 5%
0.355 0.09898 4.75 3.54 4.45 4.85
0.400 0.1257 3.74 2.79 3.50 3.82
0.450 0.1590 2.96 2.20 2.77 3.02
0.500 ±0.015 0.1963 2.39 ± 4% 1.78 ± 4% 2.24 ± 4% 2.44 ± 4%
0.560 0.2463 1.91 1.42 1.79 1.95
0.630 0.3117 1.51 1.12 1.41 1.51
0.710 0.3959 1.19 0.884 1.11 1.21
0.750 0.4418 1.06 0.792 1.00 1.09
0.800 0.5027 0.935 0.696 0.875 0.955
0.850 0.5674 0.828 0.617 0.775 0.846
0.900 0.6362 0.739 0.550 0.692 0.755
0.950 0.7088 0.663 0.494 0.621 0.677
1.000 0.7854 0.598 0.446 0.560 0.611
1.060 ±0.020 0.8852 0.533 ± 4% 0.397 ± 4% 0.499 ± 4% 0.544 ± 4%
1.120 0.9852 0.477 0.355 0.447 0.487
1.180 1.094 0.430 0.320 0.402 0.439
1.250 1.227 0.383 0.285 0.359 0.391
1.320 1.368 0.343 0.256 0.322 0.351
1.400 1.539 0.305 0.227 0.286 0.312
1.500 1.767 0.266 0.198 0.249 0.272
1.600 2.011 0.234 0.174 0.219 0.239
1.700 ±0.025 2.270 0.207 ± 4% 0.154 ± 4% 0.194 ± 4% 0.211 ± 4%
1.800 2.545 0.185 0.138 0.173 0.189
1.900 2.835 0.166 0.123 0.155 0.169
2.000 3.142 0.15 0.111 0.140 0.153
2.120 3.530 0.133 0.0992 0.125 0.136
2.240 ±0.030 3.941 0.119 ± 4% 0.0888 ± 4% 0.112 ± 4% 0.122 ± 4%
2.360 4.374 0.107 0.0800 0.101 0.110
2.500 4.909 0.0957 0.0713 0.0896 0.0978
2.650 5.515 0.0852 0.0635 0.0798 0.0870
2.800 6.158 0.0763 0.0568 0.0715 0.0780
3.000 7.069 0.0665 0.0495 0.0622 0.0679
3.150 ±0.035 7.793 0.0603 ± 4% 0.0449 ± 4% 0.0565 ± 4% 0.0616 ± 4%
3.350 8.814 0.0533 0.0397 0.0499 0.0545
3.550 9.898 0.0475 0.0354 0.0445 0.0485
3.750 11.04 0.0426 0.0317 0.0398 0.0435
4.000 12.57 0.0374 0.0279 0.0350 0.0382
4.250 14.19 0.0331 0.0247 0.0310 0.0338
4.500 15.90 0.0296 0.0220 0.0277 0.0302
4.750 ±0.040 17.72 0.0265 ± 4% 0.0198 ± 4% 0.0248 ± 4% 0.0271 ± 4%
5.000 19.63 0.0239 0.0178 0.0224 0.0244
5.300 ±0.050 22.06 0.0213 ± 4% 0.0159 ± 4% 0.0199 ± 4% 0.0218 ± 4%
5.600 24.63 0.0191 0.0142 0.0179 0.0195
6.000 ±0.060 28.27 0.0166 ± 4% 0.0124 ± 4% 0.0156 ± 4% 0.017 ± 4%
6.300 31.17 0.0151 0.0112 0.0141 0.0154
