мотор 24V 4800 Rpm DC NEMA 8 22mm облегченный безщеточный 0,02 Nm
мотор 24V 4800 Rpm DC NEMA 8 22mm облегченный безщеточный 0,02 Nm
Спецификации
Номер модели :
22BL
Место происхождения :
Китай
Количество минимального заказа :
50
Условия оплаты :
L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Способность поставки :
1000 PCS/Month
Срок поставки :
28-31 ДНИ
Упаковывая детали :
Коробка с внутренней коробкой пены, паллетом
Наименование продукта :
безщеточный мотор DC
Но. поляков :
8
нет участка :
3
Номинальное напряжение :
24 В
Расклассифицированный вращающий момент :
0.02 Н.М.
Номинальная скорость :
4800 RPM
Номинальный ток :
0.6A
Выходная мощность :
8.0W
Класс изоляции :
В.
Масса двигателя :
0.11 кг
Описание

22мм NEMA 8 Легкий бесшовный двигатель постоянного тока 24В 4800 оборотов в минуту 0,02 Нм



Электродвигатель постоянного тока без щетки (Brushless DC motor или BL motor), также известный как электронно коммутируемый двигатель (ECM или EC motor) или синхронный двигатель постоянного тока,является синхронным двигателем, использующим электрическое питание постоянным током (DC)Он использует электронный контроллер для переключения постоянного тока на обмотки двигателя, производя магнитные поля, которые эффективно вращаются в пространстве и которые следуют ротору постоянного магнита.Контроллер регулирует фазу и амплитуду импульсов постоянного тока для управления скоростью и крутящим моментом двигателяДанная система управления является альтернативой механическому коммутатору (честям), используемому во многих обычных электродвигателях.



Электрическая спецификация:

    Модель
Спецификация Единица 22BL01A
Количество фаз Фаза 3
Количество поляков Поляки 8
Номинальное напряжение VDC 24
Номинальная скорость Обратные обороты 6000
Номинальный момент N.m. 0.0137
Номинальная мощность W 8.0
Пиковый крутящий момент mN.m 0.06
Пиковое течение Амперы 1.8
Постоянный крутящий момент N.m/A 0.028
Константа обратного ЭМП V/kRPM 3.0
Длина тела мм 47.5
Вес В кг 0.11

Продукция может быть настроена по специальному запросу.



Вы можете скачать нашу брошюру 22BL Brushless DC Motor:22BL.pdf



Диаграмма проводки:

Таблица электрического соединения
Функция Цвет
ТП Оранжевый UL1061 26AWG
ГНД ЧЕРНЫЙ UL1332 28AWG
ФАЗА А БРАУНЫЙ
ФАЗА В Белый
ФАЗА В РУЖНАЯ
+5В Красный
Зал А Желтый
Зал В ЗЕЛЕНЫЙ
Зал В Синий

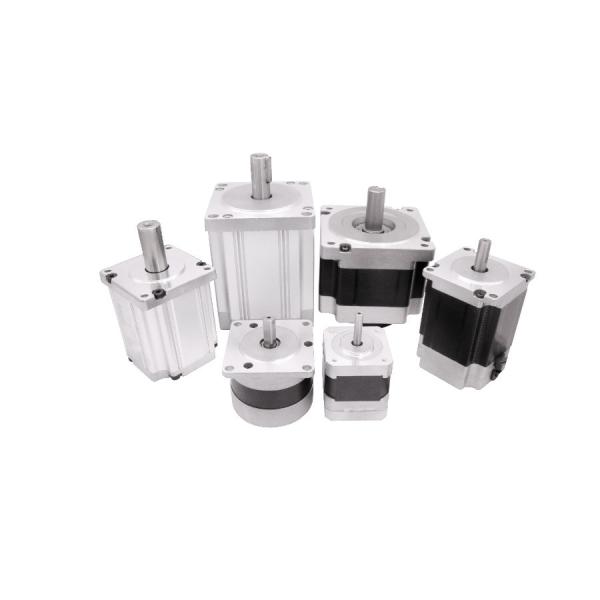

Наши основные продукты: шаговой мотор, планетарная коробка передач и коробка передачDCДвигатель, сервомотор.
