Спецификации
Номер модели :
ЭС80
Место происхождения :
Китай
Количество минимального заказа :
5
Условия оплаты :
L/C, D/P, T/T, западное соединение, MoneyGram
Способность поставки :
1000pcs/month
Срок поставки :
28-31
Упаковывая детали :
Коробка с внутренней коробкой пены, паллетом
название продукта :
Мотор сервопривода
Класс изоляции :
F
Скорость (рпм) :
3000
Уровень защиты :
IP65
Температура работы :
0℃~+55℃
Инерция :
Средство
Температура заповедника :
20℃~80℃
Работа или заповедник :
90%RH (отсутствие конденсации) над уровнем моря 1000m
Вибрация :
5.88/S 2.10-60Hz
Сила :
750В
Описание

Регулирование по замкнутому циклу мотора сервопривода 2,4 деятельности Bldc серии ES80 тихое Nm с кодировщиком



ES80 имеет размер рамки 80*80mm, и длина вокруг 125mm. Мотор сервопривода имеет высокий уровень защиты IP 65

Клиент может выбрать различные оптически кодировщики как кольцо Tamagawa одиночное, дифференциальный 2500ppr оптически кодировщик, мульти-кольцо Yuheng, мульти-кольцо Nikon, и так далее. Вы можете также выбрать установить тормоз или нет. Volatge 310V или 48V. Расклассифицированное течение мотора 310V 4A, скорость на 3000RPM.



Модель ES 80 серий
Расклассифицированная сила Расклассифицированное напряжение тока Максимальная радиальная сила Максимальная осевая сила Вес Тип вала Диаметр вала Прибор обратной связи Нет поляков
750W 310V 335N 150N 2.45kg Ключевой вал φ19 2500ppr 8 поляков
750W 48V 335N 150N 2.45kg Ключевой вал φ19 — 8 поляков



Электрическая спецификация



МОДЕЛЬ ES8004A-75S30B1 ES8005A-75D30A1 ES8005A-75D30L2 ES8005A-75D30A2 ES8005A-75D30B2 ES8005A-75D30L1

ES8004G-75S30B1

Низшее напряжение

сервопривод
РАСКЛАССИФИЦИРОВАННАЯ СИЛА (ВАТТЫ) 750 750 750 750 750 750 750
РАСКЛАССИФИЦИРОВАННОЕ НАПРЯЖЕНИЕ ТОКА 310 310 310 310 310 310 48
РАСКЛАССИФИЦИРОВАННОЕ ТЕЧЕНИЕ (AMP S) 4,0 4,0 4,0 4,0 4,0 4,0 20
ПРОЕКТНАЯ СКОРОСТЬ (RPM) 3000 3000 3000 3000 3000 3000 3000
РАСКЛАССИФИЦИРОВАННЫЙ ВРАЩАЮЩИЙ МОМЕНТ (N.M) 2,4 2,4 2,4 2,4 2,4 2,4 2,38
ПИКОВЫЙ ВРАЩАЮЩИЙ МОМЕНТ (N.M) 7,2 7,2 7,2 7,2 7,2 7,2 7,2
ЗАДНЯЯ КОНСТАНТА EMF (V/KRPM) 39 39 39 39 39 39 8
КОЭФФИЦИЕНТ ВРАЩАЮЩЕГО МОМЕНТА (N.M/AMPS) 0,6 0,6 0,6 0,6 0,6 0,6 0,132
ИНЕРЦИЯ РОТОРА (KG.CM2) 1,15 1,15 1,15 1,15 1,15 1,15 1,51
СОПРОТИВЛЕНИЕ LINE-LINE (Ω) 1,4 1,5 1,5 1,5 1,5 1,5 0,15
ИНДУКТИВНОСТЬ LINE-LINE (MH) 9,0 11,0 11,0 11,0 11,0 11,0 0,5


Примечание: Продукты могут быть подгоняны вашей просьбой. Пожалуйста свяжитесь мы для получения более подробной информации.

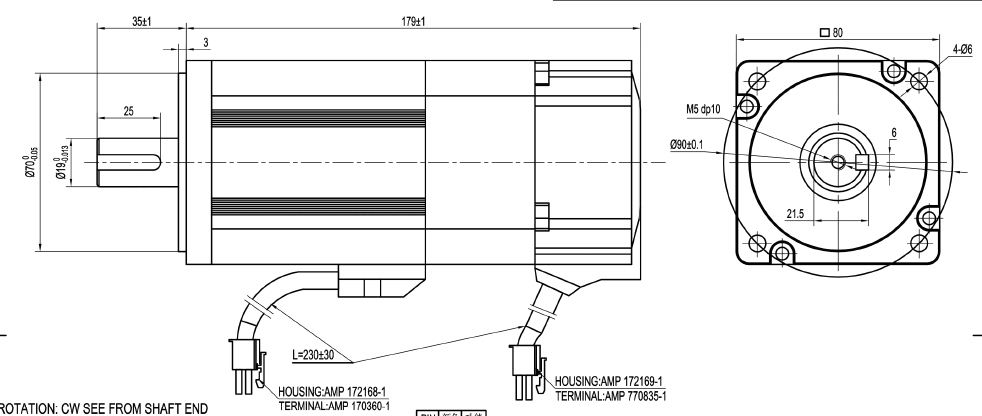

80 серий с тормозом

Ватт 2.4Nm управлением 750 короткозамкнутого витка мотора сервопривода Ac Bldc кодировщика безщеточный



80 серий с тормозом

PIN

ФУНКЦИЯ

ЦВЕТ

1

U

Красный

2

V

Белый

3

W

Черный

4

G

Желтый/зеленый

5

Тормоз

Желтый цвет

6

Тормоз

Синь



PIN

ФУНКЦИЯ

ЦВЕТ

1

OV

Черный

2

/

3

SD+

Синь

4

+5V

Красный

5

ЗАЛИВ

Браун/чернота

6

BAT+

Браун

7

SD

Голубой/черный

8

/

9

GND

Серый цвет (экран)



Тип

80

Сила

750W

Кодировщик

L
(mm)

125,5

B

179

L

179
N



Тип 80
Сила 750W
Кодировщик



Вес
(Kg)


 3,47
B 2,45
L 3,49
N



Примечание: , B, l, n ссылается на различный кодировщик.



Кодировщик абсолютной величины 17 одно-поворота A= tamagawa сдержанный

Кодировщик B=incremental 2500ppr оптически

Кодировщик абсолютной величины 17 мульти-поворота L=tamagawa сдержанный

Бит абсолютной величины 24 мульти-поворота N=Nikon



80 серий без тормоза

Ватт 2.4Nm управлением 750 короткозамкнутого витка мотора сервопривода Ac Bldc кодировщика безщеточный



PIN

ФУНКЦИЯ

ЦВЕТ

1

U

Красный

2

V

Белый

3

W

Черный

4

G

Желтый/зеленый



PIN

ФУНКЦИЯ

ЦВЕТ

1

Экран

NC

2

DC+5V

Красный

3

GND

Черный

4

B

Зеленый цвет

5

Z-

Желтый/белый

6

U

Браун

7

Z

Желтый цвет

8

U-

Браун/белое

9

Серый цвет

10

W

Апельсин

11

V

Синь

12

W-

Апельсин/белое

13

A

Серый цвет/белое

14

B-

Зеленый/белый

15

V

Голубой/белый



Тип

80

Сила

750W

Кодировщик

L
(mm)

125

B

141

L

141

N







Тип

80

Сила

750W

Кодировщик

Вес
(Kg)

2,42

B

2,43

L

2,43

N





Примечание: , B, l, n ссылается на различный кодировщик.

Кодировщик абсолютной величины 17 одно-поворота A= tamagawa сдержанный

Кодировщик B=incremental 2500ppr оптически

Кодировщик абсолютной величины 17 мульти-поворота L=tamagawa сдержанный

Бит абсолютной величины 24 мульти-поворота N=Nikon



Мотор сервопривода проконтролирован путем контролировать свое положение используя метод широтной модуляции ИМПа ульс. Ширина ИМПа ульс приложенного к мотору разнообразна и отправляет для фиксированной суммы времени.

Ширина ИМПа ульс определяет угловое положение мотора сервопривода. Например, ширина ИМПа ульс причин 1 госпожи угловое положение 0 градусов, тогда как ширина ИМПа ульс 2 причин госпожи угловая ширина 180 градусов.

Ватт 2.4Nm управлением 750 короткозамкнутого витка мотора сервопривода Ac Bldc кодировщика безщеточный

Мастерская сервопривода

Ватт 2.4Nm управлением 750 короткозамкнутого витка мотора сервопривода Ac Bldc кодировщика безщеточный

Ватт 2.4Nm управлением 750 короткозамкнутого витка мотора сервопривода Ac Bldc кодировщика безщеточный


Основанный на всех этих преимуществах, наша компания специализирует в произведении гибридных шагая моторов, моторов DC безщеточных, моторов сервопривода, моторов коробки передач, и так далее. Продукты приложены в роботах, пакуя машинном оборудовании, машинном оборудовании ткани, медицинских инструментах, машинном оборудовании печатания, умном оборудовании снабжения… Hetai также отправляет свои продукты в США, Европу, Юго-Восточную Азию, и все-вокруг Китая.
