Фланец микро- безщеточного круга 24v Nema 23 57mm мотора постоянного магнита квадратный
Фланец микро- безщеточного круга 24v Nema 23 57mm мотора постоянного магнита квадратный
Фланец микро- безщеточного круга 24v Nema 23 57mm мотора постоянного магнита квадратный
Фланец микро- безщеточного круга 24v Nema 23 57mm мотора постоянного магнита квадратный
Фланец микро- безщеточного круга 24v Nema 23 57mm мотора постоянного магнита квадратный
Фланец микро- безщеточного круга 24v Nema 23 57mm мотора постоянного магнита квадратный
Спецификации
Номер модели :
57BL
Место происхождения :
Китай
Количество минимального заказа :
50
Условия оплаты :
L/C, D/P, T/T, западное соединение, MoneyGram
Способность поставки :
5000pcs/month
Срок поставки :
28-31
Упаковывая детали :
Коробка с внутренней коробкой пены, паллетом
Название продукта :
Безщеточные моторы DC
Обматывая тип :
Звезда
Угол эффекта Холла :
Электрический угол 120°
Класс изоляции :
B
Температура окружающей среды :
-20℃~+50℃
Сопротивление изоляции :
DC 100MΩ Min.500VC
Диэлектрическая прочность :
600VAC 1 минута
МАКСИМАЛЬНАЯ радиальная сила :
75N (10mm от переднего фланца)
Максимальная осевая сила :
15N
Тип вала :
Одиночный вал
Описание

Мотор 3000rpm DC 24V NEMA 23 серии 57BL микро- электрический безщеточный

57BL01G напряжение тока 24V 3 поляков участка 4, расклассифицированное настоящее 0.77A, расклассифицированный вращающий момент 0,057 Nm, сила 15W

57BL02A напряжение тока 24V 3 поляков участка 4, расклассифицированное настоящее 1.87A, расклассифицированный вращающий момент 0,11 Nm, сила 34.5W

57BL03B напряжение тока 24V 3 поляков участка 4, расклассифицированное настоящее 3.17A, расклассифицированный вращающий момент 0,18 Nm, сила 56W

57BL04A напряжение тока 24v 3 поляков участка 4, расклассифицированноенастоящее 3.67A, расклассифицированный вращающий момент 0,66 Nm, сила 69W

57BL05A напряжение тока 24V 3 поляков участка 4, расклассифицированное настоящие 5,33a, расклассифицированныйвращающий момент0,33Nm, сила104W

57BL06 напряжение тока 24V 3 поляков участка 4, расклассифицированное настоящие 7a, расклассифицированныйвращающий момент0,44Nm, сила138W



Для мотора встроенного привода серии 57BL безщеточного, более рентабельно & удобно для потребителя, который также увеличивает надежность.



Электрическая спецификация:



    Модель Модель Модель Модель Модель Модель
Спецификация Блок 57BL01G 57BL02A 57BL03B 57BL04A 57BL05A 57BL06
Количество участков Участок 3
Количество поляков Поляки 4
Расклассифицированное напряжение тока VDC 24
Проектная скорость Rpm 2500 3000 3000 3000 3000 3000
Расклассифицированное течение 0,77 1,87 3,17 3,67 5,33 7,00
Расклассифицированный вращающий момент N.m 0,057 0,11 0,18 0,22 0,33 0,44
Расклассифицированная сила W 15 34,5 56 69 104 138
Пиковый вращающий момент mN.m 0,17 0,33 0,54 0,66 0,99 1,32
Пиковое течение Amps 2,3 5,6 9,5 11 16 21
Константа вращающего момента N.m/A 0,074 0,059 0,057 0,060 0,062 0,063
Задняя константа EMF V/kRPM 7,75 6,2 5,9 6,3 6,5 6,6
Длина тела mm 41,5 46,5 56,5 66,5 86,5 106,5
Вес Kg 0,35 0,44 0,56 0,67 0,95 1,18



*Products можно подгонять с особенными запросами.

*Products могут соответствовать коробке передач 42, 52, 56, 63 mm

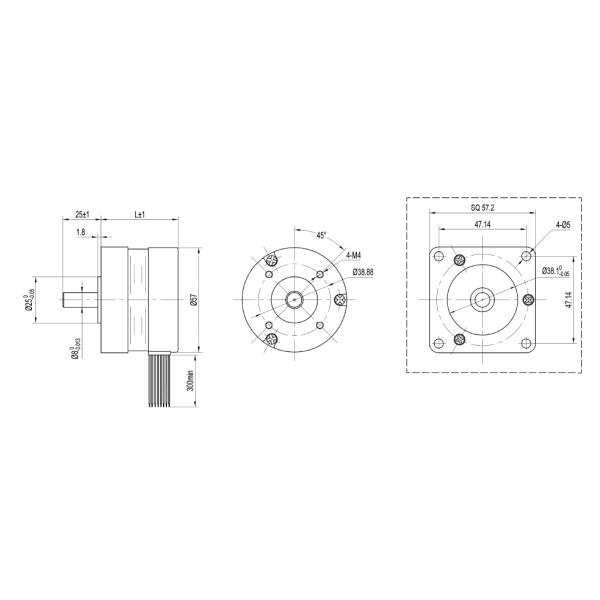

Механический размер

Фланец микро- безщеточного круга 24v Nema 23 57mm мотора постоянного магнита квадратный



Монтажная схема

ФУНКЦИЯ ЦВЕТ
+5V КРАСНЫЙ ЦВЕТ UL1007 26AWG
ЗАЛА A ЖЕЛТЫЙ ЦВЕТ
HALLB ЗЕЛЕНЫЙ ЦВЕТ
HALLC СИНЬ
GND ЧЕРНОТА
УЧАСТОК A ЖЕЛТЫЙ ЦВЕТ UL1007 20AWG
УЧАСТОК B ЗЕЛЕНЫЙ ЦВЕТ
УЧАСТОК C СИНЬ


Ряд рынка Hetai

Фланец микро- безщеточного круга 24v Nema 23 57mm мотора постоянного магнита квадратный

Hetai также отправляет свои продукты в США, Европу, Юго-Восточную Азию, и все-вокруг Китая.

От Китая к международному
Европа: Франция, Германия, Италия, Испания, Норвегия etc.
Северная Америка: США, Канада



Клиенты Hetai

Фланец микро- безщеточного круга 24v Nema 23 57mm мотора постоянного магнита квадратный



Разнообразие типы stepper моторов доступны для вас выбрать, изготовление на заказ поддержки.

Фланец микро- безщеточного круга 24v Nema 23 57mm мотора постоянного магнита квадратный

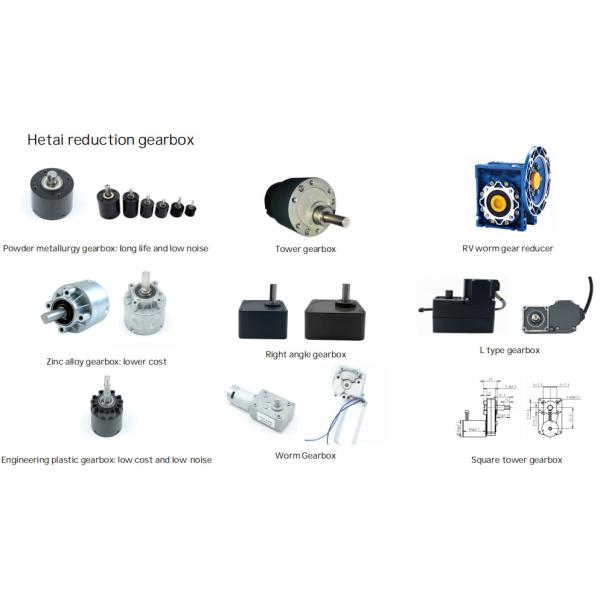

Коробка передач уменьшения Hetai

Фланец микро- безщеточного круга 24v Nema 23 57mm мотора постоянного магнита квадратный



Дальномер лазера

Фланец микро- безщеточного круга 24v Nema 23 57mm мотора постоянного магнита квадратный



Высококачественный материал

Машина замотки статора
Фланец микро- безщеточного круга 24v Nema 23 57mm мотора постоянного магнита квадратныйФланец микро- безщеточного круга 24v Nema 23 57mm мотора постоянного магнита квадратный
Hetai ввело большое количество профессионального оборудования, которое значительно улучшило эффективность продукции.


Центр CNC



Пакуя информация

Профессиональные способы уплотнения прокладками, обеспечивают продукт для отправки в вас.

Фланец микро- безщеточного круга 24v Nema 23 57mm мотора постоянного магнита квадратный
