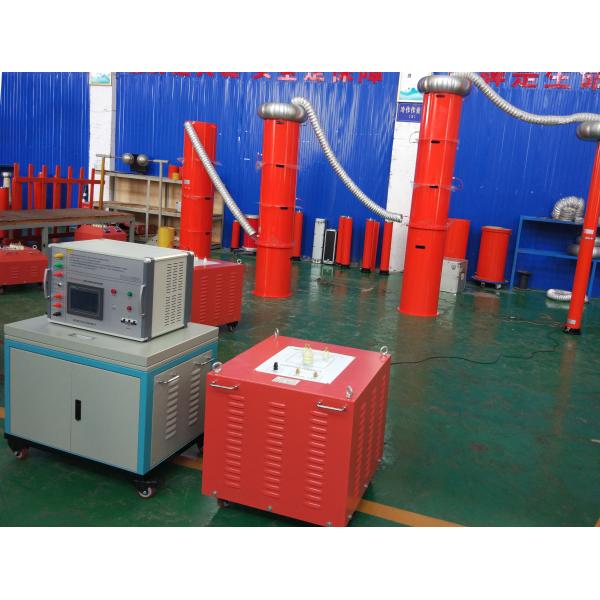

испытательная система AC 1350kVA 270KV высоковольтная резонирующая для кабелей подстанции 110KV

Приборы этой серии конструированы для AC выдерживают тест напряжения тока оборудования подстанции основного под 550KV или ниже, главным образом составленного электропитания переменная-частоты, возбуждая трансформатора, реактора и емкостного рассекателя напряжения тока

Особенности:

1. расклассифицированное напряжение тока:
27kV--- встречает AC выдержите тест напряжения тока кабеля 10kV

                 работая частота 30-300Hz

                 Напряжение тока теста нет больше чем 22kV, время теста 5min;
54kV--- встречает AC выдержите тест напряжения тока кабеля 35kV

                 Работая частота 30-300Hz

                 Напряжение тока теста нет больше чем 52kV, время теста 60min;

    135kV--- встречает AC выдержите тест напряжения тока кабеля 110kV

                 Работая частота 30-300Hz

                 Напряжение тока теста нет больше чем 128kV, время теста минута 60;

    270kV--- встречает AC выдержите тест напряжения тока sbustation 110kV

                  Работая частота 30-300Hz

                  Напряжение тока теста нет больше чем время теста 265kV 1 минута;

2. тариф искажения формы волны напряжения тока выхода: <1.0%
3. позвольте непрерывным рабочим часам: одна деятельность времени на 60 минут под расклассифицированными условиями;
4. качественный фактор прибора: Q > 30
 5. форма волны выхода прибора: волна синуса
6. электропитание входного сигнала: 380V или 220V
7. ряд частоты регулированный: 30Hz | 300Hz
8. точность измерения системы: 1,5%
9. над напряжением тока, над настоящим, нул началами и другими функциями защиты.

СОСТАВ

1. блок электропитания 1 преобразования частоты

(1) расклассифицированная сила: 22 kW
(2) ввод напряжения: трехфазное 380V 50Hz
(3) напряжение тока выхода: 0 | 400V регулируемое
(4) частота напряжения тока выхода: 30 | 300Hz
(5) регулированный шаг 0.1Hz
(6) нестабильность частоты чем 0,02%
(7) течение выхода: 0 | 55A

2. Блок электропитания 1 преобразования частоты

(1) расклассифицированная сила: 75 kW
(2) ввод напряжения: трехфазное 380V 50Hz
(3) напряжение тока выхода: 0 | 400V регулируемое
(4) частота напряжения тока выхода: 30 | 300Hz
(5) регулированный шаг 0.1Hz
(6) нестабильность частоты чем 0,02%
(7) течение выхода: 0 | 187.5A

3. высоковольтный реактор (12 блока)

(1) расклассифицировало напряжение тока деятельности: 27kV
(2) расклассифицировало работая течение: 4.17A
(3) расклассифицированная индуктивность: 32H
(4) непрерывное рабочее временя: 60min
(5) повышение температуры: чем 65ºc
(6) работая частота: 30~300Hz

4. блоки трансформатора 2 возбуждения

(1) расклассифицированная емкость: 37.5kVA
(2) ввод напряжения: 400V
(3) напряжение тока выхода: 3/6/18kV
(4) течение выхода: 12.5/6.5/2.08A

5. рассекатель емкости (блоки 1)

(1) емкость собственной личности: 1000pF
(2) расклассифицированное напряжение тока: 270kV
(3) работая частота: 30 | 300Hz
(4) неопределенность: 1,5%

6. линия теста (наборы 1)
