Спецификации
Brand Name :
HIGH WOOD
Model Number :
D38999/20WH35SN
Certification :
AS9001
Place of Origin :
China
Minimum Order Quantity :
100pcs
Price :
10$-150$
Payment Terms :
T/T, L/C, Western Union
Supply Ability :
100，000pcs per month
Delivery Time :
2-9weeks
Packaging Details :
Standard export package
Plating :
Olive green cadmium plating
Type of connector :
Square flange receptacle
Contact :
Copper alloy with gold plated
Endurance :
500 cycles
Type of contact :
Crimp socket
Insulator :
Thermo-set plastic
Описание

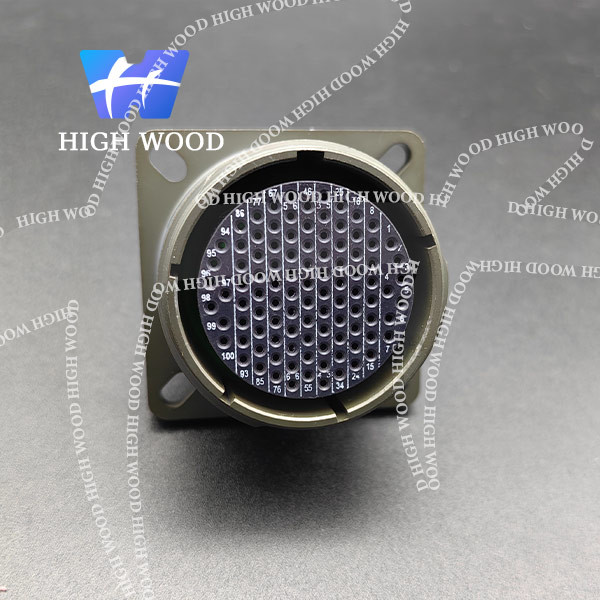

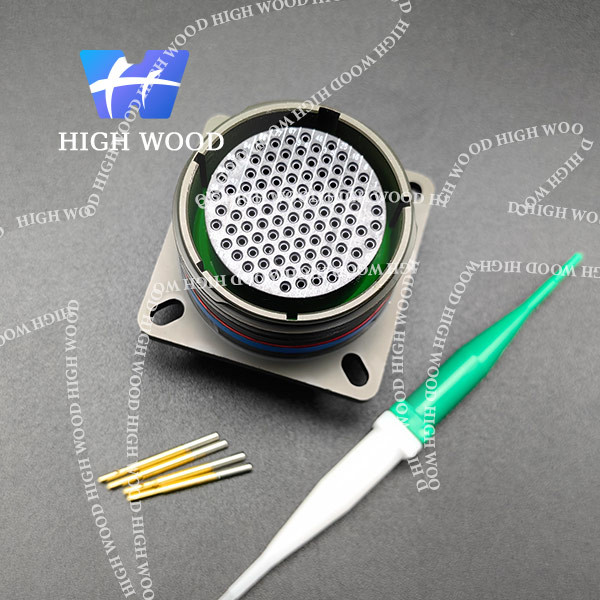

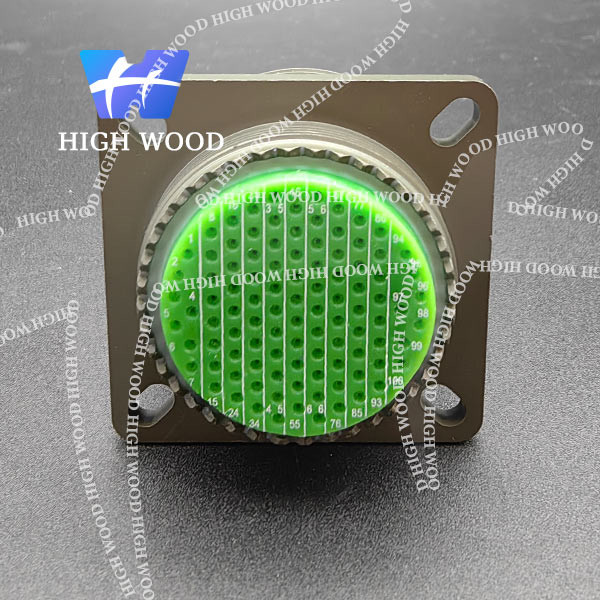

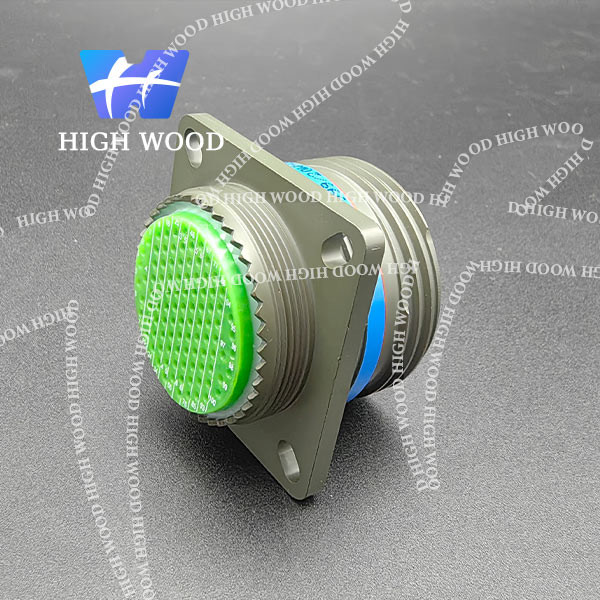

D38999/20WH35SN

Эта серия круглых соединителей, уступчивая с требованиями к серии MIL-DTL-38999 III, принимает Тройн-начало продела нитку быстрое соединение, с анти--свободным механизмом, отличая небольшим размером, легковес, контакты высокой плотности, защищать EMI/RFI, съемный гофрируйте контакты, и анти- кос-сопрягать;

Этот продукт имеет огнеупорную раковину, разнообразие покрытия, и проведение вибрации высокопрочной нижней высокой температуры, соответствующее для пользы в жесткой пыльной буре и влажного материала circumstances.the раковины опционное в алюмини-сплаве, военноморской латуни, нержавеющей стали или смеси.



Как приказать:


D38999/ 20 W B 35 P N
Базисный ряд
Тип соединителя
20 = квадратная штепсельная розетка фланца
24 = штепсельная розетка гайки варенья
26 = защищающ штепсельную вилку
Финиш
Плакировка кадмия w = оливки зеленая
F = Electroless плакировка никеля
T = морское бронзовое (медный алюминиевый сплав)
K = нержавеющая сталь запассивировали
L = анодированное черное
J = композиционный материал + w
M = композиционный материал + f
Размер раковины
09 (A), 11 (B), 13 (C), 15 (D), 17 (E), 19 (F), 21 (G), 23 (H), 25 (J)
(см. ниже) плана контакта
Тип контакта
P = гофрирует штырь
S = гофрирует гнездо
PL = длинный штырь PCB
ПК = короткий штырь PCB
SL = длинное гнездо PCB
SC = короткое гнездо PCB
Ориентация
N = нормальный
, B, c, d = альтернатива



Показывать изображения:

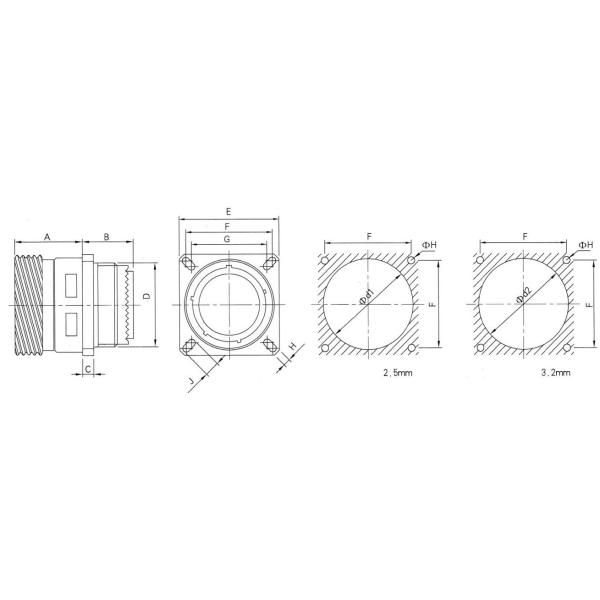

Размер раковины:

Раковина нет. A (максимальное)

B

(максимальный)

C

(максимальный)

 Поток d E F G H J d1 (минута) d2 (минута)
09 20,90 10,60 2,50 M12*1-6g 23,80 18,26 15,09 3,25 5,49 16,66 13,11
11 20,90 10,60 2,50 M15*1-6g 26,20 20,62 18,26 3,25 4,93 20,22 15,88
13 20,90 10,60 2,50 M18*1-6g 28,60 23,01 20,62 3,25 4,93 23,42 19,05
15 20,90 10,60 2,50 M22*1-6g 31,00 24,61 23,01 3,25 4,39 26,59 23,01
17 20,90 10,60 2,50 M25*1-6g 33,30 26,97 24,61 3,25 4,93 30,96 25,81
19 20,90 10,60 2,50 M28*1-6g 36,50 29,36 26,97 3,25 4,93 32,94 28,98
21 20,10 11,40 3,20 M31*1-6g 39,70 31,75 29,36 3,25 4,93 36,12 32,16
23 20,10 11,40 3,20 M34*1-6g 42,90 34,93 31,75 3,91 6,15 39,29 34,93
25 20,10 11,40 3,20 M37*1-6g 46,00 38,10 34,93 3,91 6,15 42,47 37,69







Электрический:

Контактное сопротивление и настоящая оценка:

ID контакта Диаметр (mm) Сопротивление (mΩ) Настоящий (a)
22D# Φ 0,76 ≤ 12,0 5,0
20# Φ 1,00 ≤ 5,0 7,5
16# Φ 1,60 ≤ 2,5 13,0
12# Φ 2,40 ≤ 1,5 23,0
10# Φ 3,15 ≤ 1,0 40,0





Защищать EMI:

На 1GHz: минимальная амортизация 85dB (f и w) на 10GHz: минимальная амортизация 65dB (f)

На 10GHz: минимальная амортизация 50dB (w)



Выдерживая напряжение тока (v):

Оценка обслуживания M Я II N
Уровень моря 1300 1800 2300 1000
21000m 800 1000 1000 600



Сопротивление изоляции:

Нормальное ≥ 5000 MΩ, влажная неповрежденная цепь тока ≥ 100 MΩ жары между раковинами:

MΩ ≤ 2,5 класса w, mΩ ≤ 1,0 класса f, mΩ ≤ 5,0 класса k

Механический:

Раковина: Плакировка алюминиевого сплава, нержавеющей стали или мед-сплава:

Класс w: Прованский зеленый класс плакировкой кадмия k: Запассивированная нержавеющая сталь

Класс f: Electroless плакировка никеля

Изолятор: пластмасса Термо--набора

Grommet и уплотнение: Резина кремния

Контакт: Медный сплав с покрытым золотом

Выносливость: 500 циклов

Вибрация: Синус: 60g, с задействовать температуры и сымитированный аксессуаром (36 часов)

Случайный: 44,1 grms в высокой температуре

49,5 grms в температуре окружающей среды

Удар: На половине 3 госпож sinusoid, максимальное значение ускорения: 300g

Удерживание контакта:

22D#, 45N 20#, 67N 16#, 111N 12#, 111N 10#, 111N 8#, 111N

Квадратная штепсельная розетка (D38999/20)

План контакта:
