Name: MILDTL38999 Series and Connectors D3899924WA35PLN D38999 Series
Brand: HIGH WOOD
Price: 10 USD

MachineU > Китайские продукты > Бытовая электроника > Домашнее аудио, видео и аксессуары > Усилители

Спецификации

Brand Name :

HIGH WOOD

Model Number :

D38999/24WA35PLN

Certification :

AS9001

Place of Origin :

China

Minimum Order Quantity :

100pcs

Price :

10$-150$

Payment Terms :

T/T, L/C, Western Union

Supply Ability :

100，000pcs per month

Delivery Time :

2-9weeks

Packaging Details :

Standard export package

Plating :

Olive green cadmium plating

Type of connector :

Jam nut receptacle

Contact :

Copper alloy with gold plated

Endurance :

500 cycles

Type of contact :

Long PCB pin

Insulator :

Thermo-set plastic

Описание

D38999/24With 35PLN

Эта серия круглых соединителей, уступчивая с требованиями к серии MIL-DTL-38999 III, принимает Тройн-начало продела нитку быстрое соединение, с анти--свободным механизмом, отличая небольшим размером, легковес, контакты высокой плотности, защищать EMI/RFI, съемный гофрируйте контакты, и анти- кос-сопрягать;

Этот продукт имеет огнеупорную раковину, разнообразие покрытия, и проведение вибрации высокопрочной нижней высокой температуры, соответствующее для пользы в жесткой пыльной буре и влажного материала circumstances.the раковины опционное в алюмини-сплаве, военноморской латуни, нержавеющей стали или смеси.

Как приказать:

D38999/	20	W	B	35	P	N
Базисный ряд
Тип соединителя 20 = квадратная штепсельная розетка фланца 24 = штепсельная розетка гайки варенья 26 = защищающ штепсельную вилку
Финиш Плакировка кадмия w = оливки зеленая F = Electroless плакировка никеля T = морское бронзовое (медный алюминиевый сплав) K = нержавеющая сталь запассивировали L = анодированное черное J = композиционный материал + w M = композиционный материал + f
Размер раковины 09 (A), 11 (B), 13 (C), 15 (D), 17 (E), 19 (F), 21 (G), 23 (H), 25 (J)
(см. ниже) плана контакта
Тип контакта P = гофрирует штырь S = гофрирует гнездо PL = длинный штырь PCB ПК = короткий штырь PCB SL = длинное гнездо PCB SC = короткое гнездо PCB
Ориентация N = нормальный , B, C, D =ALTERNATIVE

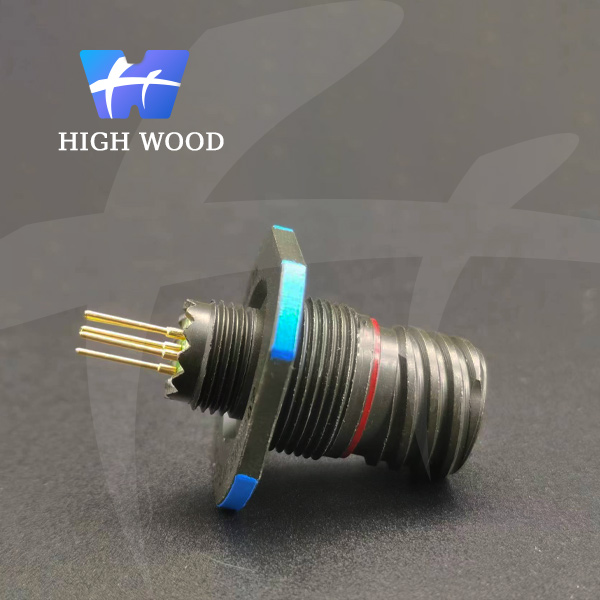

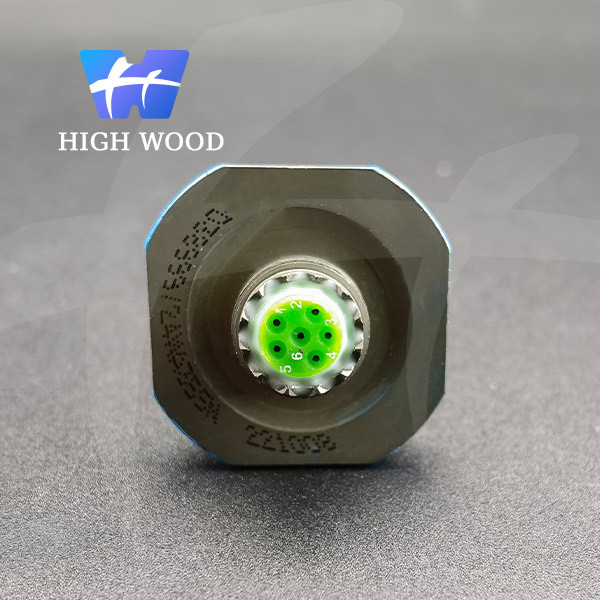

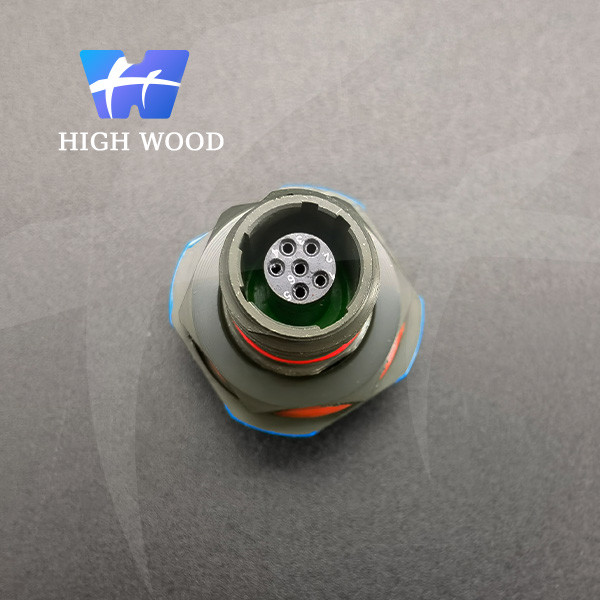

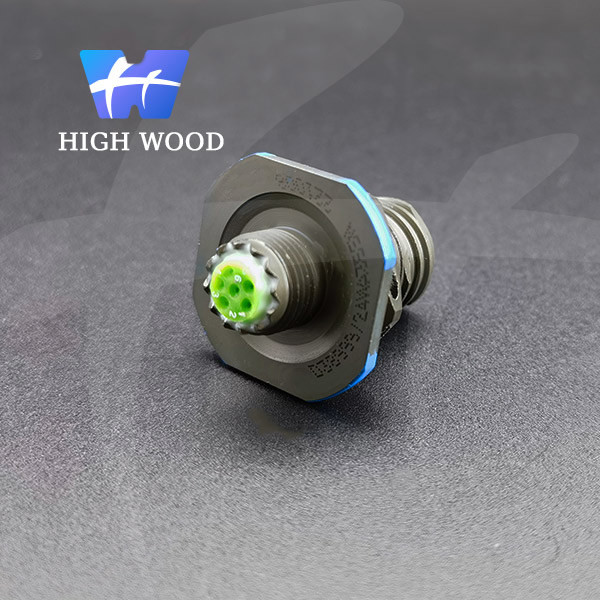

Изображения продукта:

Размер раковины:

Раковина нет.		B (максимальный)	C (максимальный)	D (максимальный)	E (максимальный)	F	Поток g	d	p
09	16,50	9,90	3,20	30,50	24,00	27,00	M12*1-6g	17,70	16,99
11	19,30	9,90	3,20	35,20	27,00	31,80	M15*1-6g	20,88	19,53
13	24,00	9,90	3,20	38,40	32,00	34,90	M18*1-6g	25,58	24,26
15	27,20	9,90	3,20	41,60	36,00	38,10	M22*1-6g	28,80	27,53
17	30,40	9,90	3,20	44,80	37,00	41,30	M25*1-6g	31,98	30,68
19	33,40	9,90	3,20	49,30	41,00	46,00	M28*1-6g	35,15	33,86
21	36,50	9,90	3,20	52,70	46,00	49,20	M31*1-6g	38,28	37,06
23	39,70	9,90	3,20	55,90	50,00	52,40	M34*1-6g	41,50	40,24
25	42,80	9,90	3,20	59,00	51,23	55,60	M37*1-6g	44,68	43,41

Электрический:

Контактное сопротивление и настоящая оценка:

ID контакта	Диаметр (mm)	Сопротивление (mΩ)	Настоящий (a)
22D#	Φ 0,76	≤ 12,0	5,0
20^#	Φ 1,00	≤ 5,0	7,5
16^#	Φ 1,60	≤ 2,5	13,0
12^#	Φ 2,40	≤ 1,5	23,0
10^#	Φ 3,15	≤ 1,0	40,0

Защищать EMI:

На 1GHz: минимальная амортизация 85dB (f и w) на 10GHz: минимальная амортизация 65dB (f)

На 10GHz: минимальная амортизация 50dB (w)

Выдерживая напряжение тока (v):

Оценка обслуживания	M	Я	II	N
Уровень моря	1300	1800	2300	1000
21000m	800	1000	1000	600

Сопротивление изоляции:

Нормальное ≥ 5000 MΩ, влажная неповрежденная цепь тока ≥ 100 MΩ жары между раковинами:

MΩ ≤ 2,5 класса w, mΩ ≤ 1,0 класса f, mΩ ≤ 5,0 класса k

Механический:

Раковина: Плакировка алюминиевого сплава, нержавеющей стали или мед-сплава:

Класс w: Прованский зеленый класс плакировкой кадмия k: Запассивированная нержавеющая сталь

Класс f: Electroless плакировка никеля

Изолятор: пластмасса Термо--набора

Grommet и уплотнение: Резина кремния

Контакт: Медный сплав с покрытым золотом

Выносливость: 500 циклов

Вибрация: Синус: 60g, с задействовать температуры и сымитированный аксессуаром (36 часов)

Случайный: 44,1 grms в высокой температуре

49,5 grms в температуре окружающей среды

Удар: На половине 3 госпож sinusoid, максимальное значение ускорения: 300g

Удерживание контакта:

22D#, 45N 20^#, 67N 16^#, 111N 12^#, 111N 10^#, 111N 8^#, 111N

Штепсельная розетка гайки варенья (D38999/24)

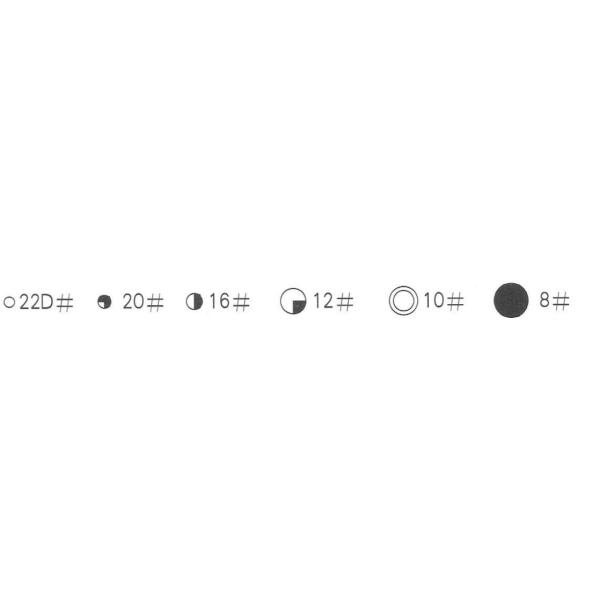

План контакта:
