Спецификации
Brand Name :
HIGH WOOD
Model Number :
MS3122E14-4SW
Certification :
AS9001
Place of Origin :
CHINA
Minimum Order Quantity :
100PCS
Price :
10＄-150＄
Payment Terms :
L/C, T/T, Western Union
Supply Ability :
100，000pcs per month
Delivery Time :
2-9weeks
Packaging Details :
standard expect package
Operating temperature range :
-55 ℃ ~ +125 ℃
Corrosion resistance :
Class L withstand 48 hours salt spray and others withstand 500 hours salt spray
Durability :
≥ 500 mating cycles
Shock :
Max acceleration 490 m/s2
Material :
Aluminium-alloy, copper-alloy or stainless steel
Random vibration :
Frequency 10Hz ~ 2000Hz at 147 m/s2
Описание
MS3122E18-11P, MIL-C-26482Ⅰ, Ⅰ серии MS26482
MIL-C-26482 соединитель серии I круговой конструирован для быстрого соединения штифта, контакта припоя, небольшого размера и средней плотности контакта.


Предлагают этой семье круговых соединителей 3 вида раковины различного материала, 9 видов раковины размера, 4 вида финишей, 6 стилей штепсельной вилки, 18 стилей штепсельн-установки, 3 вида контакта и больше чем 30 видов плана контакта.



Широко использованный на коммерчески, военных и космических системах, etc.



Как приказать.
MS 3110 E 18 -32 P N L
Базисный ряд
Тип раковины
3110 = стена устанавливая квадратную штепсельную розетку
3111 = штепсельная розетка кабеля соединяясь
3112 = коробка устанавливая квадратную штепсельную розетку
3114 = штепсельная розетка гайки варенья
3116 = прямая штепсельная вилка
3117 = через штепсельную розетку перегородки
Тип
B = PCB
Уплотнение e = Grommet, проводная раковина
Уплотнение f = Grommet, проводная раковина с зажимом кабеля
J = герметичный кабель, проводная раковина
M = водоустойчивый
P = герметичное заключение, проводная раковина
R = без задней раковины
Размер раковины
08, 10, 12, 14, 16, 18, 20, 22, 24
(см. ниже) плана контакта
Контакт
P = Pin
S = гнездо
Ориентация
N, W, X, Y, Z
Финиш
Снимите = прованская однообразная плакировка кадмия
= анодированное черное
Плакировка кадмия b = оливки зеленая
S = нержавеющая сталь запассивировали
L = Electroless плакировка никеля

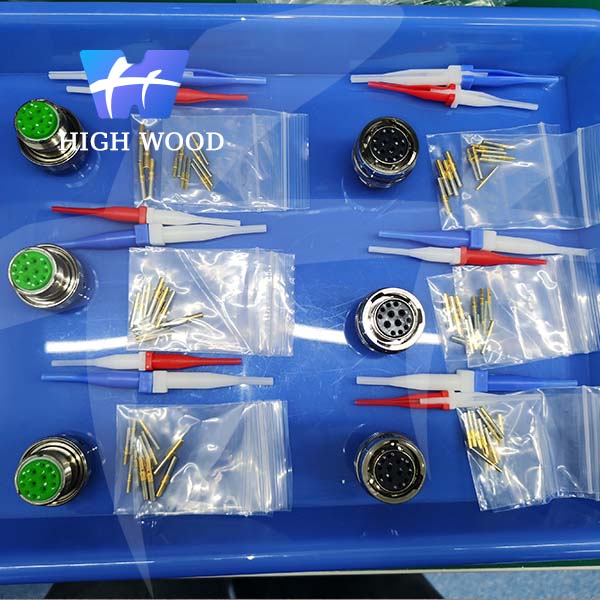

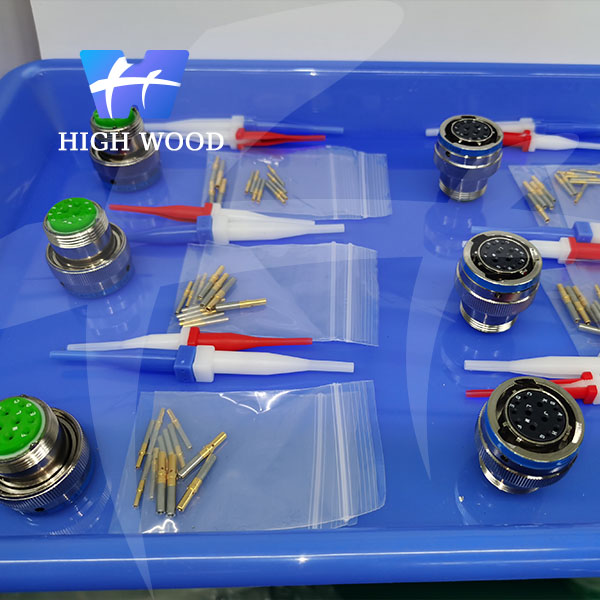

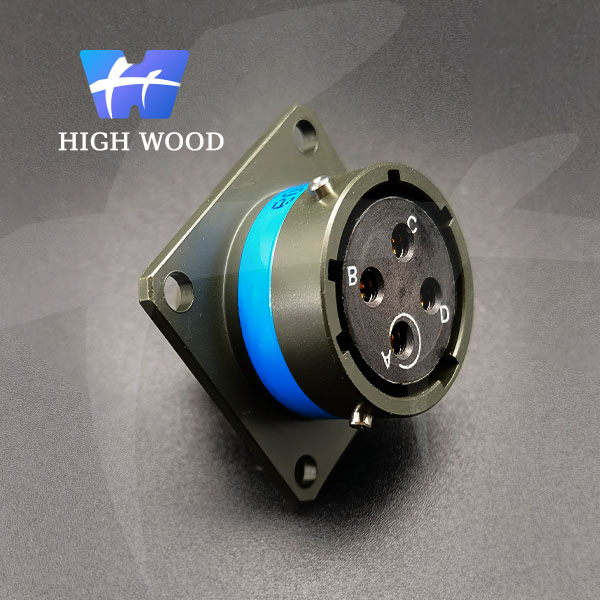

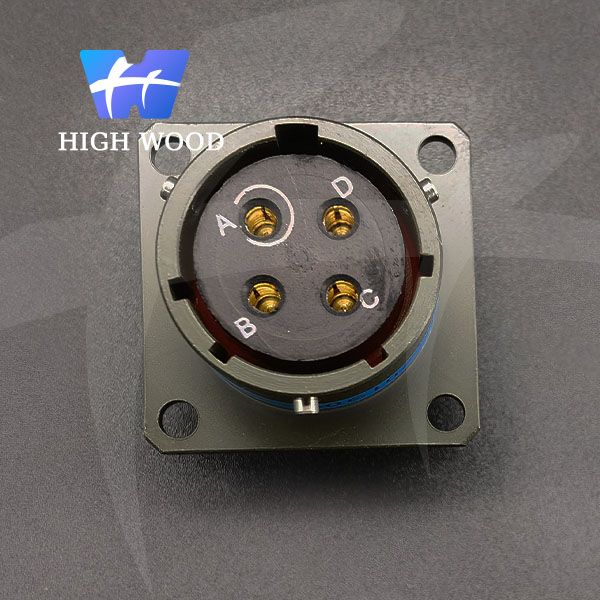

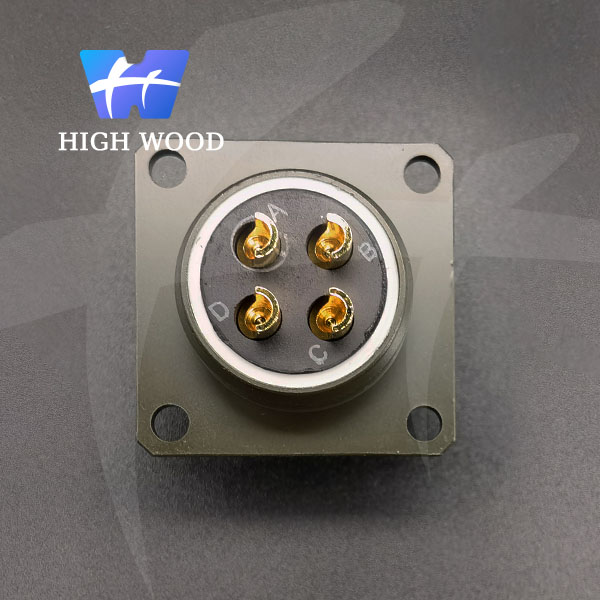

Показ продукта.







Оценка напряжения тока (v)



Оценка обслуживания

 Предложенный рабочий потенциал Напряжение тока теста
Я II Я II
Уровень моря 600 1000 1500 2300
22000 m 300 450 375 500


Контакт.

Контакт нет. Диаметр (mm) Сопротивление (mΩ) Настоящий (a)
20 # Φ 1,00 ≤ 5 7,5
16 # Φ 1,59 ≤ 3 13,0
12 # Φ 2,39 ≤ 2 23,0
