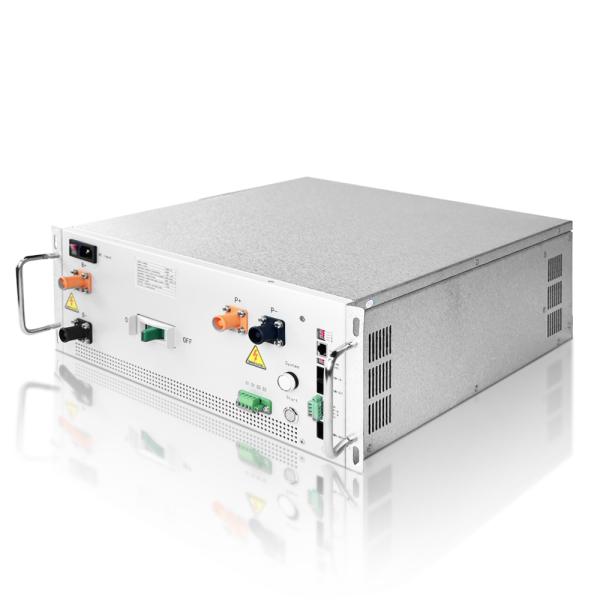

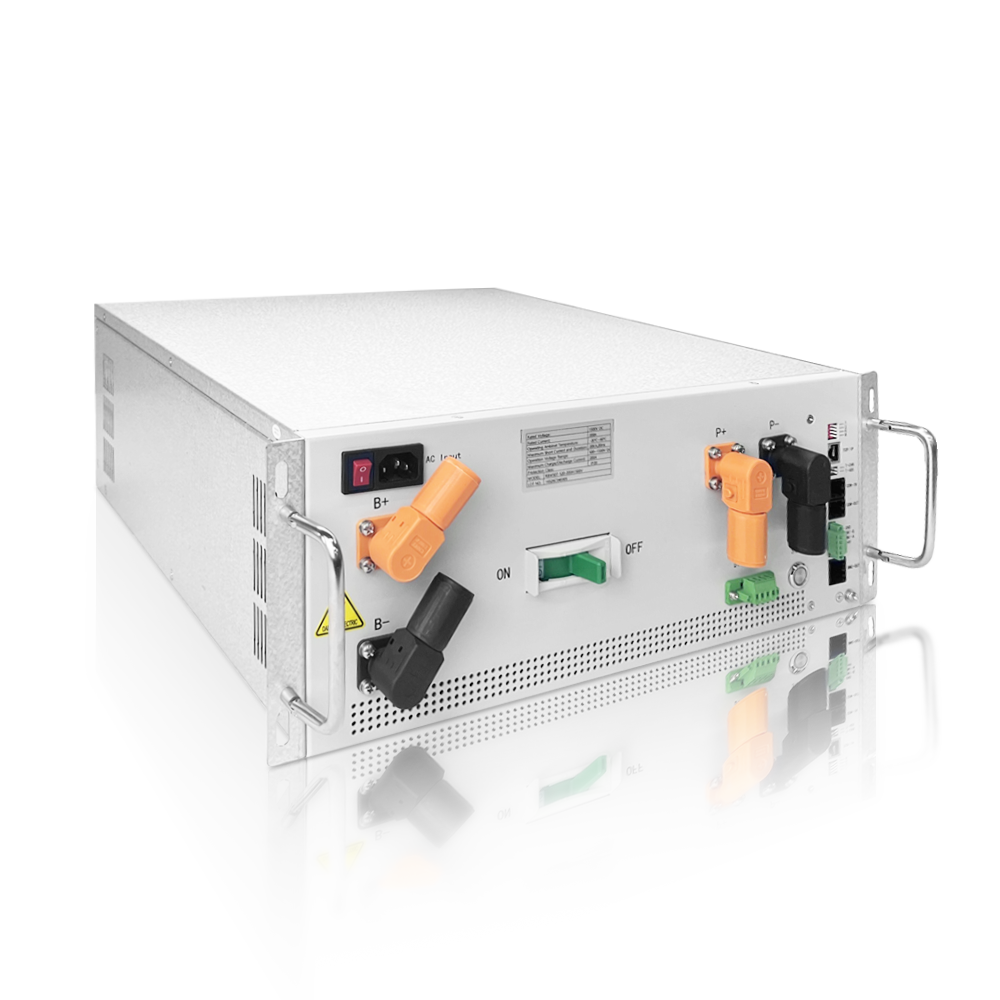

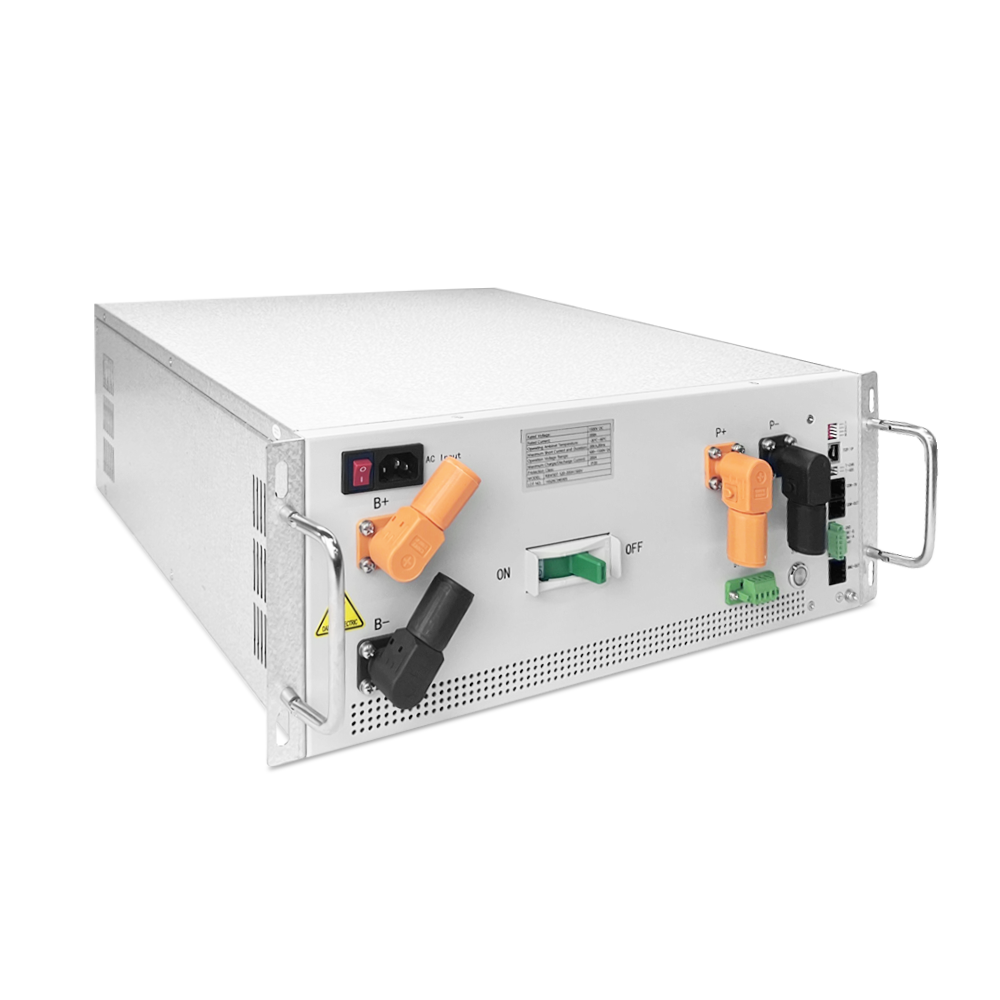

Высоковольтный BMS 304S972.8V 250A Lifepo4 BMS 1500V Система управления батареями для UPS BESS Rack Литиевая батарея Решение для хранения энергии

Диаграмма BMS:

Наше всеобъемлющее решение системы управления батареей (BMS) включает в себя мастер RBMS (удалённая система управления батареей), рабский BMU (учетный блок управления батареей) и проволочную цепь.При применении с параллельными многоразовыми стойками, необходима SBMS (String Battery Management System). Архитектура системы использует дизайн master-slave, включающий высокоточный чип сбора.Каждый модуль поддерживает управление 8-48 строками, с возможностью расширения до 410 струн в серии.

Наше решение BMS обеспечивает мониторинг важных параметров в режиме реального времени, таких как напряжение, ток, температура и многое другое, с помощью специального хост-компьютерного программного обеспечения.Он предлагает расширенные функции, включая управление температурой.Кроме того, он выполняет точные расчеты остаточной емкости и мощности зарядки/разрядки.и предоставляет ценную информацию о состоянии зарядки (SOC) и состоянии здоровья (SOH) для энергетических батарей.

С помощью нашего решения BMS вы можете эффективно управлять и контролировать свои батарейные системы, обеспечивая оптимальную производительность, безопасность и долговечность.

Инверторы GCE высокого напряжения, совместимые с BMS:

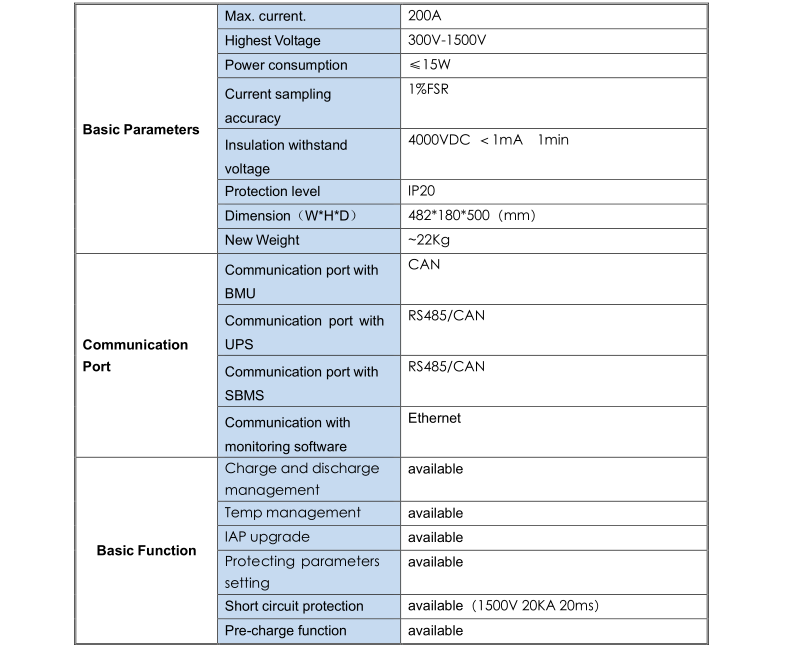

Основные технические параметры РБМС:

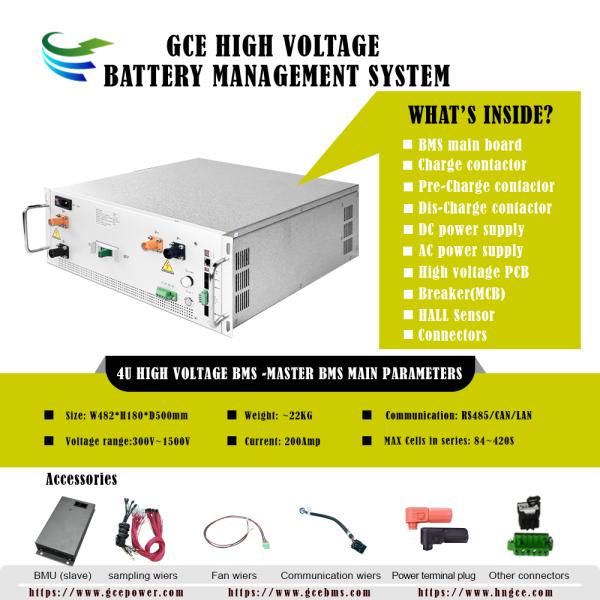

Конфигурация BMS:

304S972.8ВМастер RBMS *1 набор
BMU02D-H16S08T48F *19 единиц
16S Wire Harness * 19 комплектов

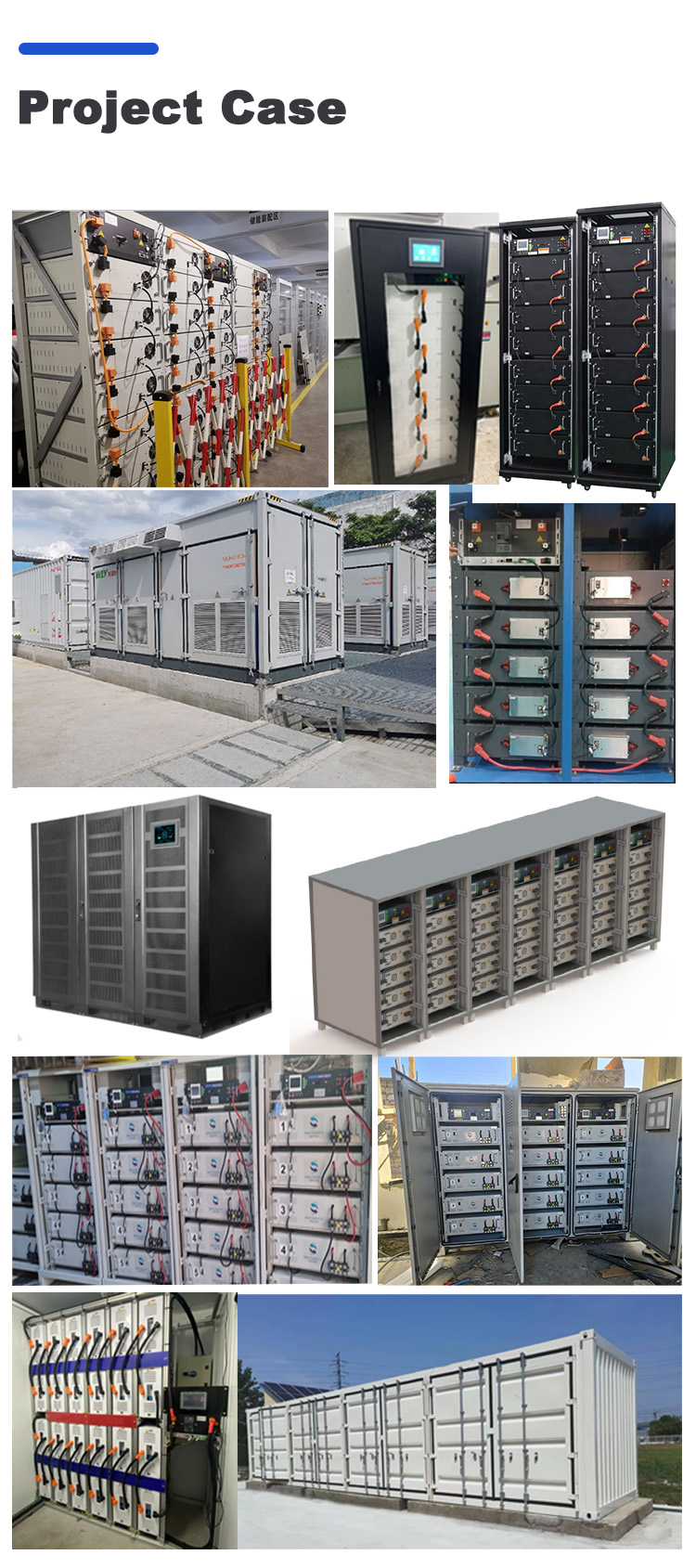

Применение:

◎ Сохранение солнечной энергии на фотоэлектрических электростанциях

◎ Островное хранилище энергии вне сети

◎ Приложения интеграции зарядов оптического хранения

◎ Электроснабжение UPS

◎ коммерческое и промышленное хранение энергии

◎ Сохранение энергии в жилых помещениях

◎Приложения для малоскоростных транспортных средств, электромобильных лодок

Упаковка и перевозка:

Часто задаваемые вопросы

Вопрос 1: Какова область применения GCE 4U-1500V -200A RBMS?
A1: GCE 4U-1500V -200A RBMS подходит для различных применений, включая хранилища фотоэлектрических электростанций, хранилища энергии на островах вне сети, интеграцию зарядов с оптическим хранилищем,и энергоснабжение ВПС.

Вопрос 2: Какой диапазон напряжения RBMS?
A2: RBMS работает в диапазоне напряжения 300-1500 V постоянного тока.

Вопрос 3: Каковы различные варианты архитектуры для RBMS?
A3: RBMS может быть сконфигурирована как двухуровневая архитектура (BMU+RBMS) для случаев 50-200KWh, трехуровневая архитектура (BMU+RBMS+SBMS) для случаев 200-2MWh,и четырехуровневой архитектуры (BMU+RBMS+SBMS+BBMS) для 2MWh-1000MWh случаев.

Вопрос 4: Как рассчитывается номинальное напряжение системы?
A4: Номинальное напряжение системы рассчитывается на основе количества батарейных модулей в серии.если система состоит из 20 литий-железофосфатных батарейных модулей, соединенных в серию из 16 (20S16S), и каждый модуль имеет номинальное напряжение 3.2V, номинальное напряжение будет 20 * 16 * 3.2 = 1024V.

Q5: Каковы основные технические параметры RBMS?
A5: Основные технические параметры RBMS включают максимальный ток 200A, максимальный диапазон напряжения 300V-1500V, энергопотребление ≤15W, точность отбора проб тока 1% FSR,изоляция выдерживает напряжение 4000VDC < 1mA в течение 1 минуты, и уровень защиты IP20.

Вопрос 6: Какие порты связи доступны с RBMS?
A6: RBMS имеет порты связи для шины CAN, RS485 / CAN и Ethernet.

Вопрос 7: Каковы основные функции RBMS?

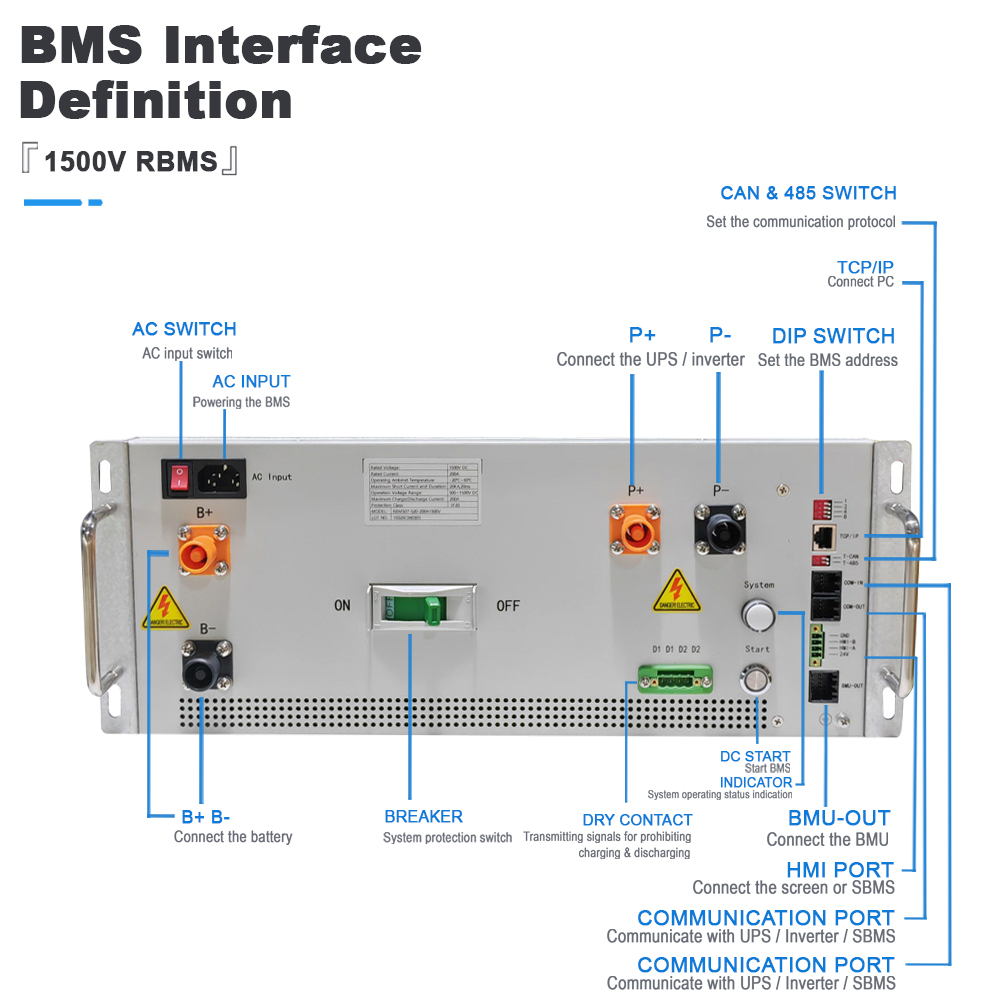

A7: RBMS обеспечивает основные функции, такие как защита от короткого замыкания, функция предварительной зарядки, параллельное управление циркуляцией, запись событий, двойной источник питания, дисплей HMI,установка самостоятельной или параллельной работы, и защиту параметров.

Вопрос 8: Какова температура и влажность окружающей среды для RBMS?
A8: RBMS работает в диапазоне температуры окружающей среды от -20°C до 60°C и в диапазоне влажности окружающей среды от 5% до 75% RH.

Вопрос 9: Какова сертификация безопасности RBMS?
A9: RBMS соответствует стандартам сертификации CE по безопасности.

Вопрос 10: Каковы размеры RBMS и BMU?
A10: RBMS имеет размеры 482*180*500 (мм), а размеры BMU не указаны в представленном документе.

.
