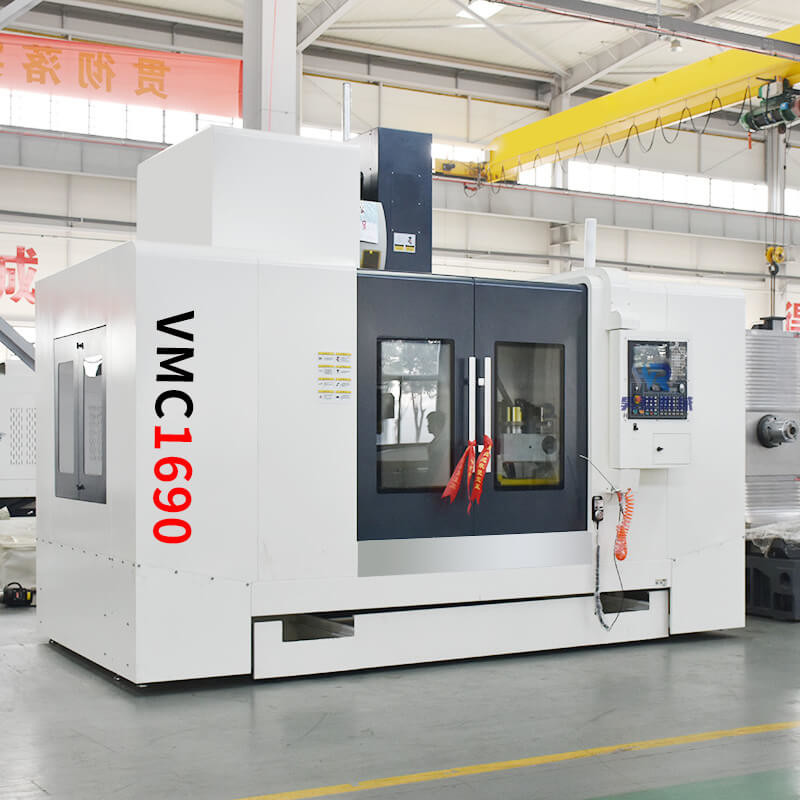

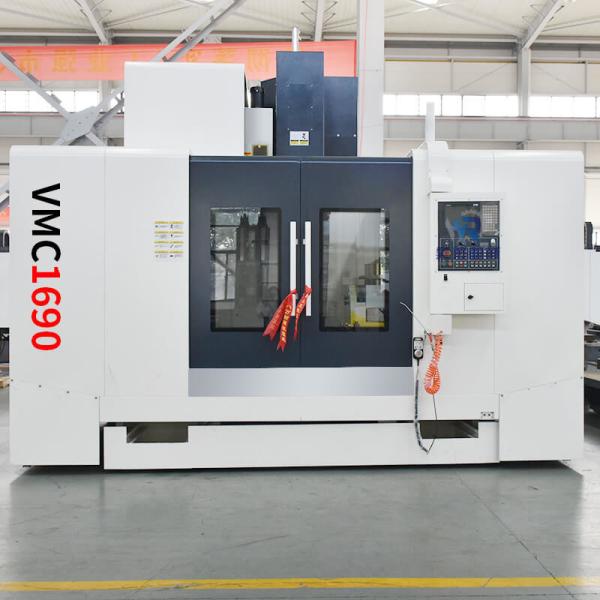

Центр Vmc1690 филировальной машины CNC высокой точности VMC 5 осей
Центр Vmc1690 филировальной машины CNC высокой точности VMC 5 осей
Центр Vmc1690 филировальной машины CNC высокой точности VMC 5 осей
Центр Vmc1690 филировальной машины CNC высокой точности VMC 5 осей
Центр Vmc1690 филировальной машины CNC высокой точности VMC 5 осей
Центр Vmc1690 филировальной машины CNC высокой точности VMC 5 осей
Спецификации
Номер модели :
вмк1690
Место происхождения :
Китай
Количество минимального заказа :
1 набор
Условия оплаты :
Аккредитив, Д/А, Д/П, Т/Т, Вестерн Юнион, МонейГрам, торговая гарантия
Способность поставки :
200 в месяц
Срок поставки :
После 15-30 дней
Упаковывая детали :
деревянный пакет
Тип :
Вертикаль
Количество осей :
5
Подвергая механической обработке емкость :
Сверхмощный
Перемещение таблицы (x) (mm) :
1600
Перемещение таблицы (z) (mm) :
700
Повторимость (X/Y/Z) (mm) :
0,005
Т-образный паз (мм) :
7-22-110
Максимум. скорость шпинделя (об/мин :
12000
Описание

Вертикальный подвергать механической обработке вокруг в своей самой основной форме на больше чем 150 лет. Но, оно все еще одна из самых новых форм подвергая механической обработке технологии (поворачивая/токарной станка самые старые). Процесс «филировать» повлечет вращая резец, или сверля бит, и передвижную таблицу работы, которой workpiece прикреплен к. Резец прикреплен в и вращан в вызванном снабжении жилищем «шпинделем.» Через сметливость инструмента и силы таблицы нажимая материал в резец, материальные выходы и отрезаны или побриты прочь как пожелано. Ось силы может быть up/down (назвал Z-ось) левыми/правом (названным X-ось), или фронт подпереть (названный Y-osь).



Характер продукции



Центр Vmc1690 филировальной машины CNC высокой точности VMC 5 осейЦентр Vmc1690 филировальной машины CNC высокой точности VMC 5 осей



Продукт Paramenters

Модель
VMC650
VMC840
VMC850
VMC855
VMC966 I
VMC1050
Размер таблицы (mm)
1000x400
1000x400
1000x500
1000x550
1100x550
1200x420
Максимальная позволяемая нагрузка (Kg)
400
300
500
500
600
500
ход X-оси (mm)
650
800
800
800
900
1000
Перемещение Y-osи (mm)
400
400
500
550
600
500
перемещение Z-оси (mm)
550
550
500
550
600
550
T-слот
3-18-120
3-18-140
5-18-108
5-18-90
5-18-100
5-18-100
центр шпинделя к поверхности проводника Z-оси (mm)
485
445
552
590
663
) 575
конечная грань шпинделя к таблице работы (mm)
100-650
100-650
110-610
120-670
100-700
100-650
Отверстие конусности шпинделя
BT40-120
BT40-120
BT40-140
BT40-150
BT40-150
BT40-150
Скорость шпинделя (r/min)
8000
8000
8000
8000
8000
8000
Движение X/Y/Z быстрое (m/min)
48/48/48
30/30/18
48/48/48
48/48/48
48/48/48
18/18/18
Вес машины (Kg)
3800
3200
5300
5500
5600
5500
Модель
VMC1160
VMC1165
VMC1265
VMC1270
VMC1370
VMC1580
Vmc1690
Размер таблицы (mm)
1200x600
1200x600
1200x600
1300×650
1400x700
1700X800
1600*800
Максимальная позволяемая нагрузка (Kg)
800
800
800
1000
1000
1500
1500
ход X-оси (mm)
1100
1100
1200
1200
1300
1500
1600
Перемещение Y-osи (mm)
600
650
650
700
700
800
900
перемещение Z-оси (mm)
600
650
650
750
750
700
700
T-слот
5-18x100
5-18-100
5-18-100
5-18-120
5-18-130
5-22-135
7-22-110
центр шпинделя к поверхности проводника Z-оси (mm)
650
710
710
785
713
855
936
конечная грань шпинделя к таблице работы (mm)
120-720
120-720
120-770
120-850
120-870
160-860
150-850
Отверстие конусности шпинделя
BT40-150
BT40-150
BT40-150
BT40-150
BT40-150
BT50-155
BT50-190
Скорость шпинделя (r/min)
8000
8000
8000
8000
8000
6000
10000
Движение X/Y/Z быстрое (m/min)
36/36/24
36/36/36
36/36/36
24/24/24
24/24/24
24/24/18
15/15/12
Вес машины (Kg)
6500
6800
7000
7500
8000
12000
12000





Преимущества продукта



Преимущества подвергая механической обработке центра

1. Основные части механического инструмента в подвергая механической обработке центре оптимизированы анализом конечного элемента. Главное литое железо сделано из высокопрочного литого железа со стабилизированной структурой металла. 2. подвергая механической обработке разбивочное основание тела машины, блок скольжения, верстак, столбец, коробка шпинделя и другие основные части учреждения принимают высокую твердую структуру литого железа, стабилизированную письменную структуру металла, распределенную в подкреплении структуры внутренней сети, для обеспечения высокой ригидности и гнуть представления сопротивления и амортизации частей учреждения; Основные части сделаны из песка смолы и обработаны путем sandblasting, закалять и вибрация эффектно для обеспечения стабильности точности машины в долгосрочной пользе и для того чтобы обеспечить гарантию для стабильности представления машины. 3. Подвергая механической обработке разбивочная машина имеет в форме колеблет структура, которая оптимизирована для ТРЕХМЕРНОГО уменьшения диаметра, уменьшающ вибрацию механического инструмента во время сильного вырезывания и делающ механический инструмент более твердым. 4. быстрый ход подвергая механической обработке центра и высокий блок шпинделя ригидности совмещенные с мотором шпинделя сервопривода; X/Y/Z принимает высокий мотор сервопривода вращающего момента. X/Y/Z принимает винт шарика Тайваня высокоточный высокопрочный с японским подшипником NSK и высокая точность импортировала запирать. Ведущий брус X/Y/Z трехсторонний принимает трудный дизайн следа, фиксированная поверхность принимает ультравысокую частоту гася процесс после молоть точности; Сползая поверхность сделана из высокопрочного носк-сопротивляясь материала с пластиковой лентой. Ведущий брус направления y для дизайна следа 4 (включая вспомогательный ведущий брус) значительно увеличить ригидность и прочность механического инструмента

Обнаружение машины


Пример применения

Это VMC соответствующее для механической обработки и делать прессформы. И оно может приспособиться к обработке
требование от грубый подвергать механической обработке, который нужно закончить подвергнуть механической обработке. Оно может также закончить много методик работы как филировать, сверля
, выстукивать, расточка, etc.

Packaging&Shipping

1. Внешний пакет: Стандартный морской случай переклейки экспорта.

2. Внутренний пакет: Stretchy фильм и полиэтиленовая пленка для влажности. Мы можем
пакет согласно вашим запросам. Деталь доставки: Погруженный в 15-30 рабочих днях после оплаты.
