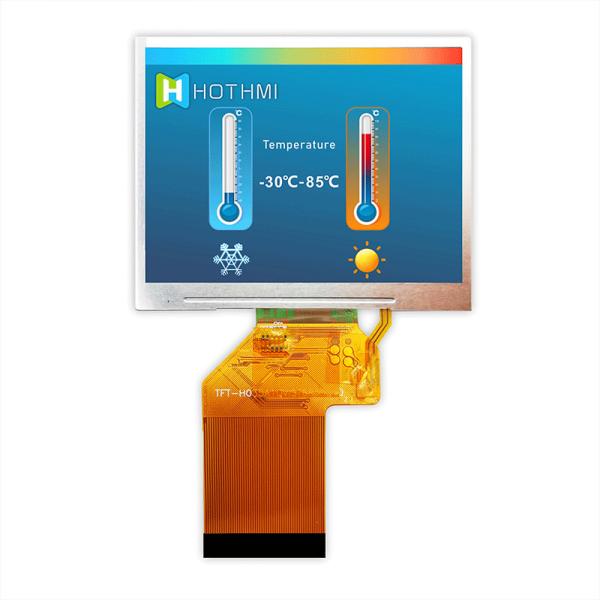

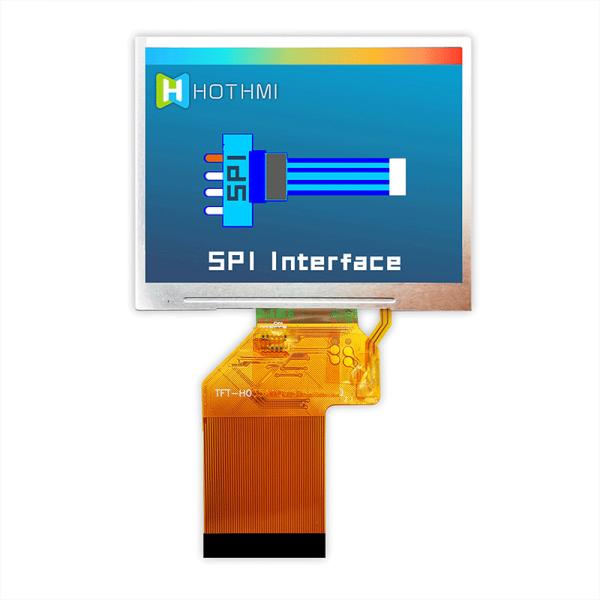

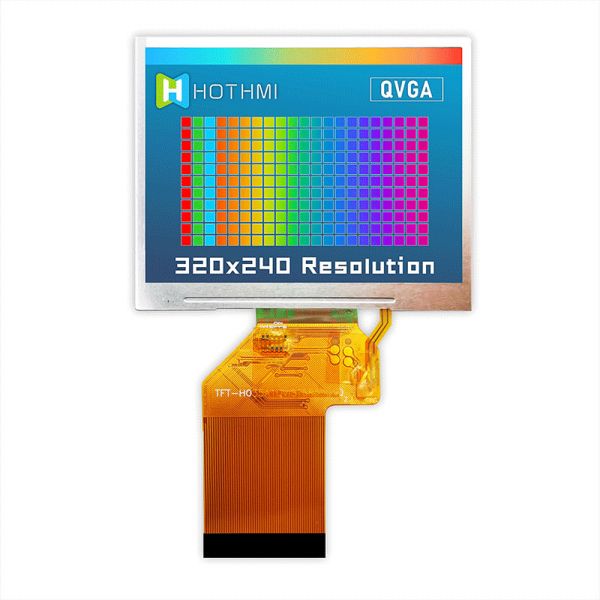

Практически 24 СДЕРЖАЛО экран касания SPI, 3,5 дисплей TFT-H035A1QVIST6N54 дюйма 320x240 RGB TFT
Практически 24 СДЕРЖАЛО экран касания SPI, 3,5 дисплей TFT-H035A1QVIST6N54 дюйма 320x240 RGB TFT
Практически 24 СДЕРЖАЛО экран касания SPI, 3,5 дисплей TFT-H035A1QVIST6N54 дюйма 320x240 RGB TFT
Практически 24 СДЕРЖАЛО экран касания SPI, 3,5 дисплей TFT-H035A1QVIST6N54 дюйма 320x240 RGB TFT
Практически 24 СДЕРЖАЛО экран касания SPI, 3,5 дисплей TFT-H035A1QVIST6N54 дюйма 320x240 RGB TFT
Практически 24 СДЕРЖАЛО экран касания SPI, 3,5 дисплей TFT-H035A1QVIST6N54 дюйма 320x240 RGB TFT
Практически 24 СДЕРЖАЛО экран касания SPI, 3,5 дисплей TFT-H035A1QVIST6N54 дюйма 320x240 RGB TFT
Практически 24 СДЕРЖАЛО экран касания SPI, 3,5 дисплей TFT-H035A1QVIST6N54 дюйма 320x240 RGB TFT
Спецификации
Номер модели :
TFT-H035A1QVIST6N54
Место происхождения :
Dongguan, Китай
Количество минимального заказа :
2
Условия оплаты :
Аккредитив, Д/А, Т/Т, Д/П, Вестерн Юнион, МонейГрам
Способность поставки :
99999
Срок поставки :
25 дней
Тип продукта :
Ландшафт TFT
Показать содержимое :
320x240
Размеры (мм) :
76.84x63.84x4.55
Размер окна поля зрения :
3,5"
Эффективный размер mm :
70.08x52.560
Применение продукта :
Промышленное контрольное оборудование/автомобильные приборы
Описание

Солнечный свет читаемое SPI+RGB TFT Display/320x240 Pixels/TFT-H035A1QVIST6N54 3,5 дюймов

Параметры продукта


Размеры дисплея (mm) - 3,5"
Перспектива - полная перспектива

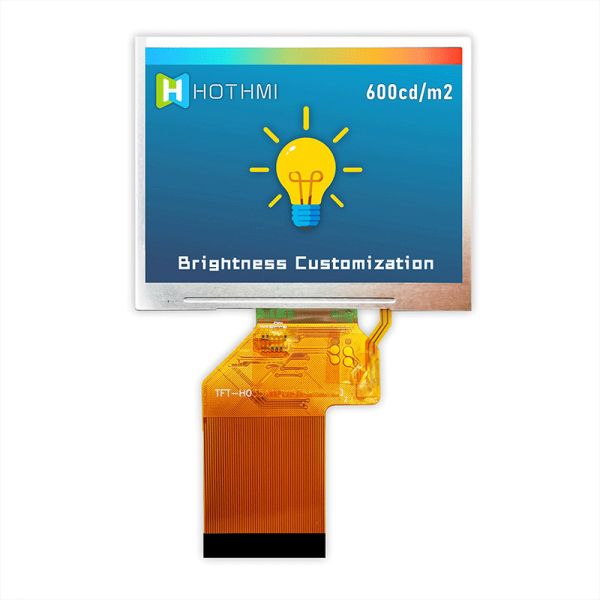

Осветите яркость контржурным светом - 600cd/m2/900cd/m2 (опционные)
Секретный номер метода соединения - FPC-54PIN
Интерфейс - RGB+SPI
Особенные инструкции - TTL8/24-BIT
Работая температура - (- 30~85℃)
Подача напряжения - 3.3v

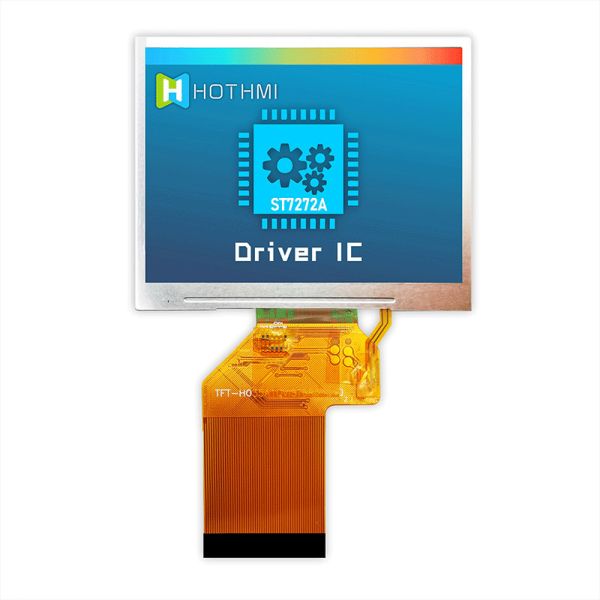

Модель IC водителя - ST7272A

Общая особенность:

Деталь Стандартное значение Блок
Размер дисплея 3,5" --
Количество пикселов 320 (h) x3 (RGB) *240 (v) --
Активная область 70,08 (H) *52.56 (V) mm
Размер плана LCM 76,84 (H) ×63.84× 3,40 (V) mm
Осматривая направление Полный час -
Интерфейс LCM 8/24-bit RGB с 3 проводом SPI -
Водитель IC LCM ST7272A -
Напряжение тока водителя LCM VCI=2.8V V
Осветите контржурным светом Белое СИД -
Сенсорная панель Без сенсорной панели -
Водитель IC CTP - - - -
Напряжение тока водителя CTP - - - V
Напряжение тока I/O цифров CTP - - - V
Температура деятельности -30~85 ℃
Температура хранения -40~85 ℃

Описание Pin

Pin НЕТ. Символ Описание
1,2 LED_K Катод СИД
3,4 LED_A Анод СИД
5 RTP_YU Сопротивляющийся штырь функции TP. Если не использованный, позвольте этому штырю открытому.
6 RTP_XR Сопротивляющийся штырь функции TP. Если не использованный, позвольте этому штырю открытому.
7 NC Никакой соединитесь
8 RESX LCM переустановило Pin.

9

SPI_CS

* штырь входного сигнала обломока отборный («низкий уровень» позволяет).

* если не использованный, пожалуйста зафиксируйте этот штырь на VCI.

10

SPI_SCL

* в режиме SPI, этот штырь использован как SCL.

* если не использованный, пожалуйста позвольте этому штырю открытому.

11

SPI_SDA

* штырь вход-выхода интерфейса SPI.

* если не использованный, пожалуйста позвольте этому штырю открытому.
12-19 DB0-DB7 Голубая шина данных. Если не использованный, пожалуйста зафиксируйте этот штырь на GND.
20-27 DG0-DG7 Зеленые данные bus.DG [7:0] использованы в 8-разрядном интерфейсе RGB.
28-35 DR0-DR7 Красная шина данных. Если не использованный, пожалуйста зафиксируйте этот штырь на GND.
36 HSD Сигнал строчной синхронизации, дефолт отрицательная полярность.
37 VSD Вертикальный синхронизируя входной сигнал для интерфейса RGB.
38 PCLK Штырь входного сигнала часов пиксела.
39,40 NC Никакой соединитесь
41,42 VCI Сетноая-аналогов сила
43 RTP_YD Сопротивляющийся штырь функции TP. Если не использованный, позвольте этому штырю открытому.
44 RTP_XL Сопротивляющийся штырь функции TP. Если не использованный, позвольте этому штырю открытому.
45-51 NC Никакой соединитесь
52 ВЕРТЕП Ввод данных позволяет. Доступ дисплея позволен когда DE «h».
53,54 GND Земля

Ключевое слово поиска: tft 3,5, tft 3,5", 3,5 tft lcd, 3,5" tft lcd, tft lcd 3,5 дюймов, tft lcd 3,5, дисплей 3,5 tft, 3,5" дисплей tft, дисплей tft 3,5 дюймов, дисплей 3,5 tft, дисплей 3,5" tft
