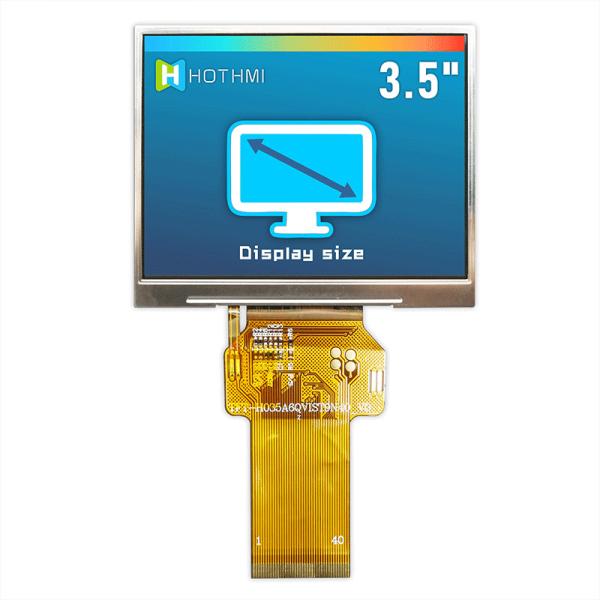

Модули дисплея солнечного света читаемые TFT LCD интерфейс TFT-H035A6QVIST9N40 RGB 3,5 дюймов
Модули дисплея солнечного света читаемые TFT LCD интерфейс TFT-H035A6QVIST9N40 RGB 3,5 дюймов
Модули дисплея солнечного света читаемые TFT LCD интерфейс TFT-H035A6QVIST9N40 RGB 3,5 дюймов
Модули дисплея солнечного света читаемые TFT LCD интерфейс TFT-H035A6QVIST9N40 RGB 3,5 дюймов
Модули дисплея солнечного света читаемые TFT LCD интерфейс TFT-H035A6QVIST9N40 RGB 3,5 дюймов
Модули дисплея солнечного света читаемые TFT LCD интерфейс TFT-H035A6QVIST9N40 RGB 3,5 дюймов
Модули дисплея солнечного света читаемые TFT LCD интерфейс TFT-H035A6QVIST9N40 RGB 3,5 дюймов
Модули дисплея солнечного света читаемые TFT LCD интерфейс TFT-H035A6QVIST9N40 RGB 3,5 дюймов
Спецификации
Номер модели :
TFT-H035A6QVIST9N40
Место происхождения :
Dongguan, Китай
Количество минимального заказа :
2
Условия оплаты :
Аккредитив, Д/А, Т/Т, Д/П, Вестерн Юнион, МонейГрам
Способность поставки :
99999
Срок поставки :
25 дней
Описание

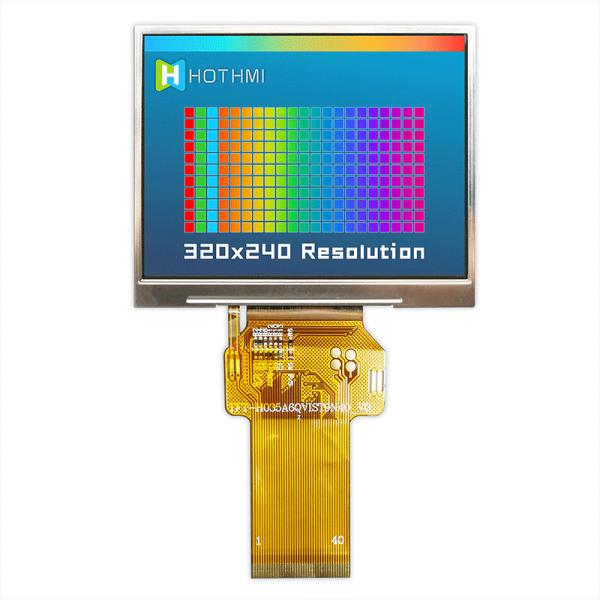

3,5 дюйма TFT LCD Modules/320 x 240 ставит точки/солнечный свет Readable/TFT-H035A6QVIST9N40

Параметры продукта


Применение продукта - инструментирование
Перспектива - полная перспектива

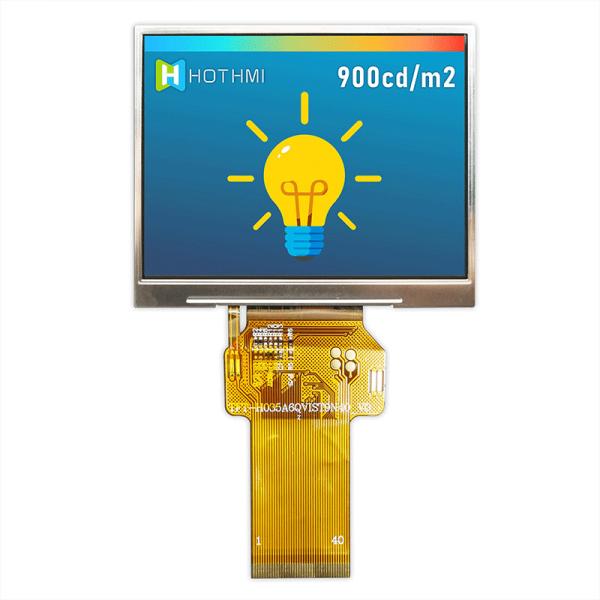

Осветите яркость контржурным светом - 900cd/m2
Секретный номер метода соединения - FPC-40PIN

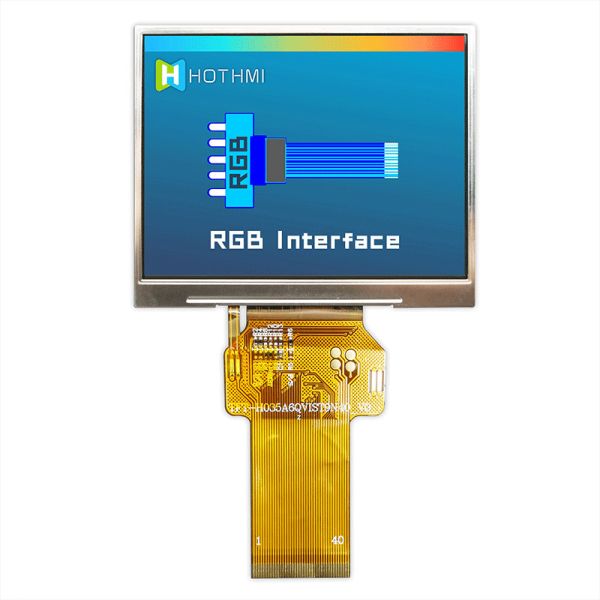

Интерфейс - RGB
Особенные инструкции - 8/24-bit TTL
Работая температура - 20~70℃
Подача напряжения - 3.3V

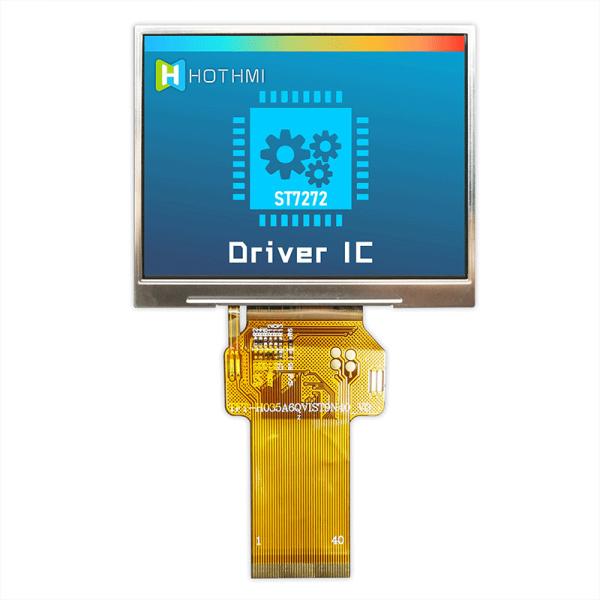

Модель IC водителя - ST7272A

Общая особенность:

Деталь

Стандартное значение

Блок
Размер дисплея 3,5 Дюйм
Количество пикселов 320 (H) *3 (RGB) * 240 (V) точки
Активная область 70,08 (H) * 52,66 (V) mm
Размер плана 76,84 (H) * 63,84 (V) * 3,35 (D) mm

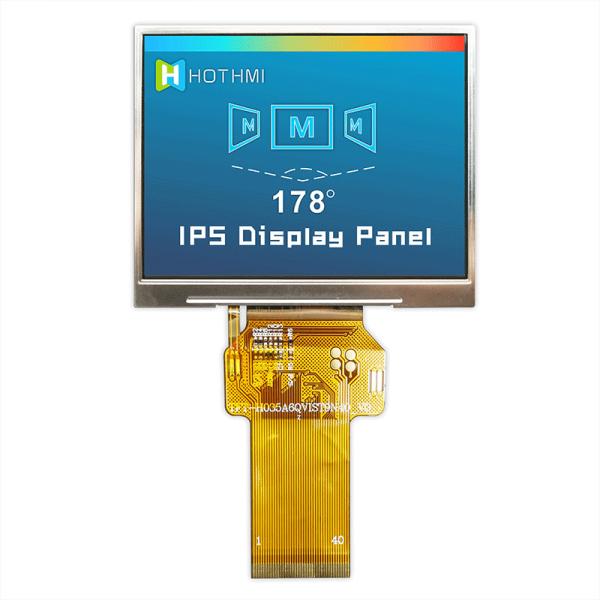

Осматривая направление ПОЛНЫЙ час -
Интерфейс TFT Параллельный 24 интерфейса RGB сериала интерфейса RGB бита (дефолта) 8-разрядных -
Водитель IC TFT ST7272 -

Условие водителя TFT

 VCI=3.3V (тип) V
Осветите контржурным светом Белый сериал LED/6 PCS/6 PCS -
Сенсорная панель Без TP с RTP с CTP -
Водитель IC CTP - - - -
Условие водителя CTP VDD=3.3V (тип) V

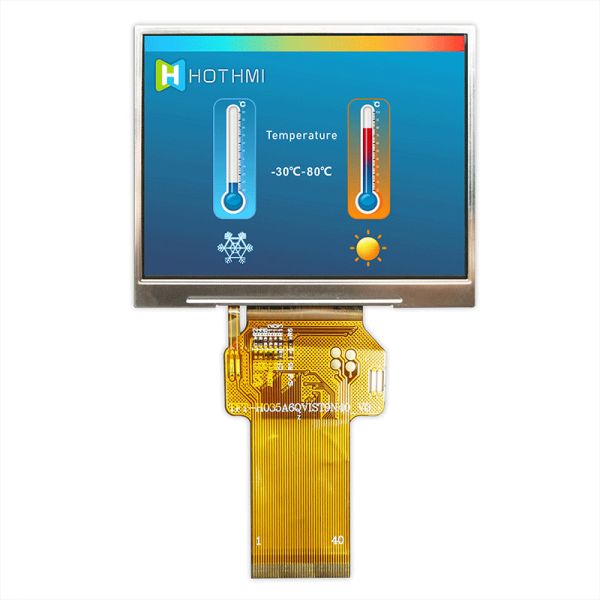

Температура деятельности -30 | 80

℃
Температура хранения -40 | 85

℃

Описание Pin TFT

Pin НЕТ. Символ Описание
1 LEDK Катод СИД
2 LEDA Анод СИД
3 GND Земля
4 VCI Сила цифров
5~12 DR0~7 Красная шина данных. Если не использованный, пожалуйста зафиксируйте этот штырь на GND.
13~20 DG0~7 Зеленые данные bus.DG [7:0] использованы в 8-разрядном интерфейсе RGB.
21~28 DB0~7 Голубая шина данных. Если не использованный, пожалуйста зафиксируйте этот штырь на GND.
29 GND Земля
30 PCLK Штырь входного сигнала часов пиксела, дефолт отрицательная полярность.

31

DISP

 Режим работы монитора устанавливает DISP=GND: Режим ожидания; DISP=VCI: Нормальный режим работы монитора
32 HSD Сигнал строчной синхронизации, дефолт отрицательная полярность.
33 VSD Сигнал вертикальной синхронизации, дефолт отрицательная полярность.
34 ВЕРТЕП Ввод данных позволяет. Доступ дисплея позволен когда DE «h».
35 NC Не соединиться
36 GND Земля
37 RTP_XR Штырь функции RTP. Если не использованный, позвольте этому штырю открытому.
38 RTP_YD Штырь функции RTP. Если не использованный, позвольте этому штырю открытому.
39 RTP_XL Штырь функции RTP. Если не использованный, позвольте этому штырю открытому.
40 RTP_YU Штырь функции RTP. Если не использованный, позвольте этому штырю открытому.

Ключевое слово поиска: tft 3,5, tft 3,5", 3,5 tft lcd, 3,5" tft lcd, tft lcd 3,5 дюймов, tft lcd 3,5, дисплей 3,5 tft, 3,5" дисплей tft, дисплей tft 3,5 дюймов, дисплей 3,5 tft, дисплей 3,5" tft

Модули дисплея солнечного света читаемые TFT LCD интерфейс TFT-H035A6QVIST9N40 RGB 3,5 дюймовМодули дисплея солнечного света читаемые TFT LCD интерфейс TFT-H035A6QVIST9N40 RGB 3,5 дюймовМодули дисплея солнечного света читаемые TFT LCD интерфейс TFT-H035A6QVIST9N40 RGB 3,5 дюймовМодули дисплея солнечного света читаемые TFT LCD интерфейс TFT-H035A6QVIST9N40 RGB 3,5 дюймовМодули дисплея солнечного света читаемые TFT LCD интерфейс TFT-H035A6QVIST9N40 RGB 3,5 дюймовМодули дисплея солнечного света читаемые TFT LCD интерфейс TFT-H035A6QVIST9N40 RGB 3,5 дюймовМодули дисплея солнечного света читаемые TFT LCD интерфейс TFT-H035A6QVIST9N40 RGB 3,5 дюймовМодули дисплея солнечного света читаемые TFT LCD интерфейс TFT-H035A6QVIST9N40 RGB 3,5 дюймовМодули дисплея солнечного света читаемые TFT LCD интерфейс TFT-H035A6QVIST9N40 RGB 3,5 дюймов

Модули дисплея солнечного света читаемые TFT LCD интерфейс TFT-H035A6QVIST9N40 RGB 3,5 дюймов

TFT-H035A6QVIST9N40.pdf
