Спецификации
Номер модели :
TFT-H028B9QVTST3N40
Место происхождения :
Dongguan, Китай
Количество минимального заказа :
2
Условия оплаты :
Аккредитив, Д/А, Т/Т, Д/П, Вестерн Юнион, МонейГрам
Способность поставки :
99999
Срок поставки :
25 дней
Описание

2,8 дюйма dots/TFT-H028B9QVTST3N40 дисплея 240 x 320 TFT LCD TFT Module/2.8»

Параметры продукта

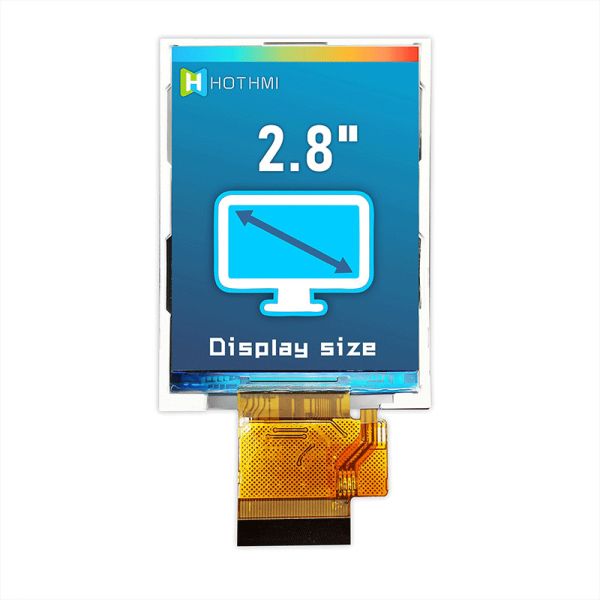

Размер дисплея - 2,8 дюйма

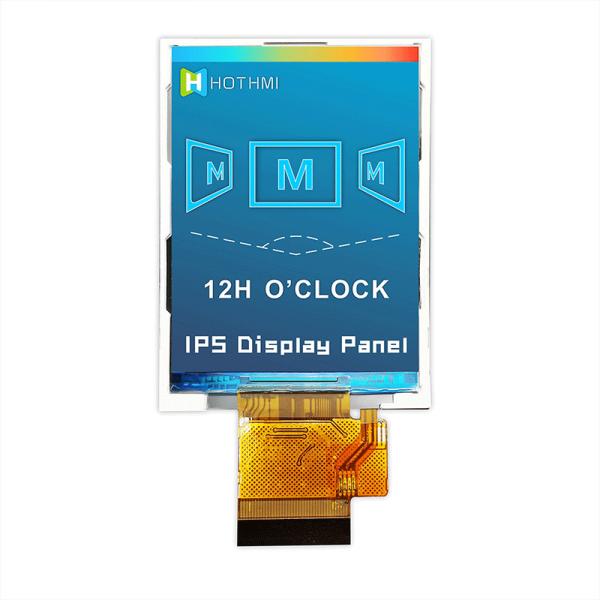

Угол наблюдения - ЧАС 12H
Осветите яркость контржурным светом - 350cd/m2
Секретный номер метода соединения - 40Pin

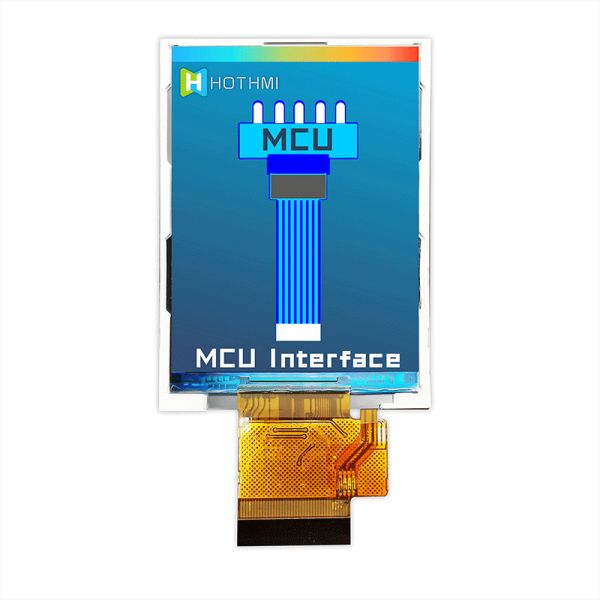

Интерфейс - MCU
Особенные инструкции - 16Bit
Работая температура - (- 20~70℃)
Подача напряжения - 2.8V

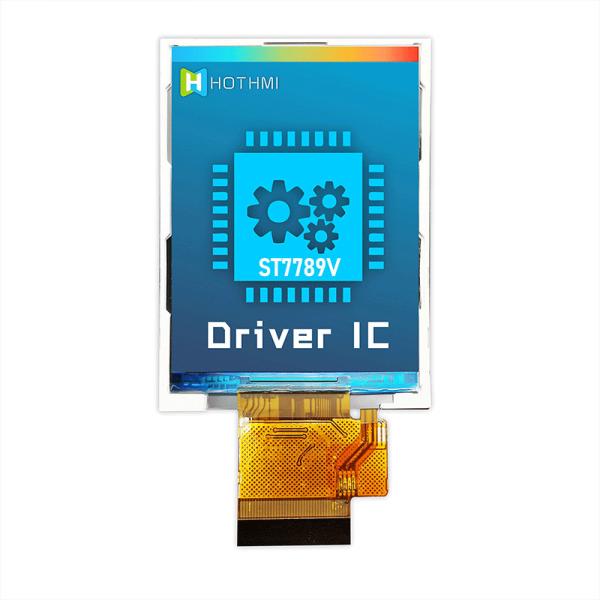

Модель обломока водителя - ST7789V

Общая особенность:

Деталь

Стандартное значение

Блок

Размер дисплея

 2,8 дюйма -

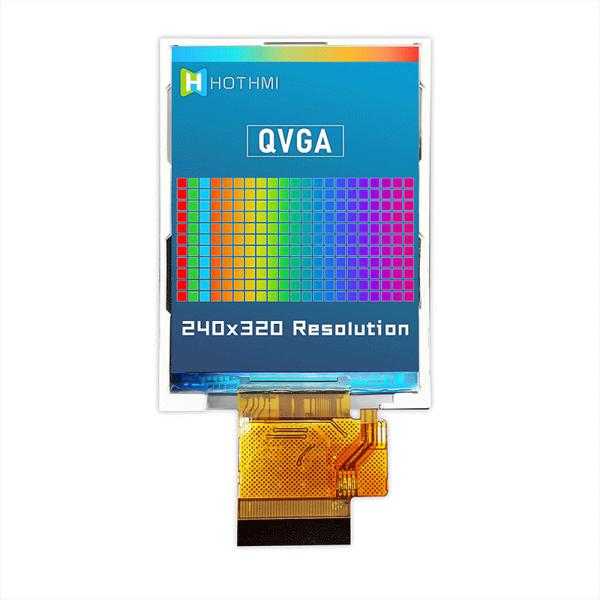

Количество пикселов

 240 (h) x3 (RGB) x320 (v) -

Активная область

 43,20 (h) x 57,60 (v) mm

Размер плана

 50,00 (h) x 69,20 (v) x 2,50 (d) mm

Осматривая направление

12 часа

 -

Интерфейс TFT

 Бит MCU 16 -

Водитель IC TFT

 ST7789V -

Условие водителя TFT

 VCI=2.8V, IOVCC=1.8V (тип) V

Осветите контржурным светом

 Белое СИД -

Сенсорная панель

Сенсорная панель Whitout

 -

Водитель IC CTP

 - - - -

Условие водителя CTP

 VDD=3.3V (тип) V

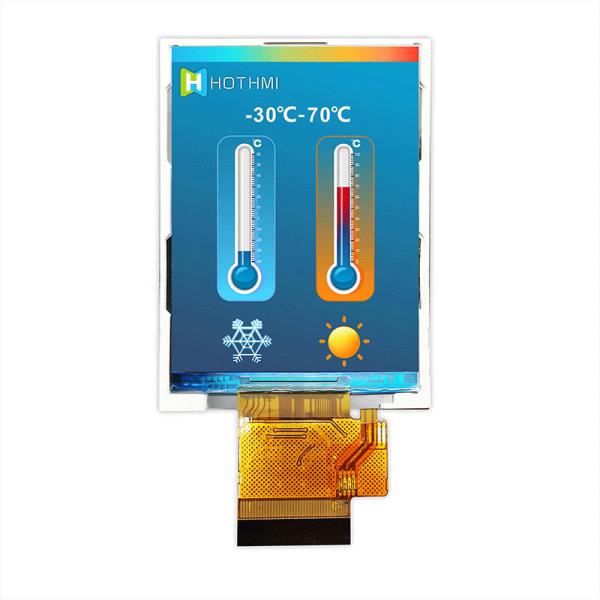

Температура деятельности

 -30 | 70 ℃

Температура хранения

 -40 | 85 ℃

Описание Pin

Pin НЕТ.

Символ

Описание
1 GND Земля
2~5 NC Открытый Pin
6~21 DB [15~0] Шина данных
22 RESX TFT переустановило Pin.
23,24 NC Открытый Pin
25 RD Прочитанный позвольте в параллельном интерфейсе 8080 MCU.
26 WR Write позволить в параллельном интерфейсе MCU.
27 RS Штырь выбора данным по/команде дисплея
28 CS Штырь выбора обломока
29 IOVCC Сила I/O
30 VCI Сила цифров
31 GND Земля
32~35 NC Открытый Pin
36 LEDA Анод СИД
37~40 LEDK Катод СИД

TFT-H028B9QVTST3N40 2,8 экран LCD цвета дюйма TFT осторожно конструированный командой НИОКР HOTLCD, 240*320 разрешением, высокое качество изображения, широкий угол наблюдения, 65K/262K истинный цвет, встроенный регулятор ST7789V, интерфейс поддержки MCU, 40PIN внешнее FPC может быть соединенным Mainboard (опционным соединителем), одиночное электропитание DC 2.8V электропитания. Модуль TFT можно оборудовать с экраном касания и все материалы RoHS уступчивое. Широко использованный в различных аппаратурах, умных приборах, аналитических аппаратурах, handheld аппаратурах, управляя рекордерами, etc.: 8051, ИЗОБРАЖЕНИЕ, AVR, ARDUINO, РУКА, поленика Pi, etc.

Многофункциональный модуль 2,8Многофункциональный модуль 2,8Многофункциональный модуль 2,8Многофункциональный модуль 2,8Многофункциональный модуль 2,8Многофункциональный модуль 2,8Многофункциональный модуль 2,8

Многофункциональный модуль 2,8

TFT-H028B9QVTST3N40.pdf
