Handheld солнечный свет читаемое TFT-H02401QVIST8N40 дюйма 240x320 дисплея 2,4 MCU TFT LCD
Handheld солнечный свет читаемое TFT-H02401QVIST8N40 дюйма 240x320 дисплея 2,4 MCU TFT LCD
Handheld солнечный свет читаемое TFT-H02401QVIST8N40 дюйма 240x320 дисплея 2,4 MCU TFT LCD
Handheld солнечный свет читаемое TFT-H02401QVIST8N40 дюйма 240x320 дисплея 2,4 MCU TFT LCD
Handheld солнечный свет читаемое TFT-H02401QVIST8N40 дюйма 240x320 дисплея 2,4 MCU TFT LCD
Handheld солнечный свет читаемое TFT-H02401QVIST8N40 дюйма 240x320 дисплея 2,4 MCU TFT LCD
Handheld солнечный свет читаемое TFT-H02401QVIST8N40 дюйма 240x320 дисплея 2,4 MCU TFT LCD
Handheld солнечный свет читаемое TFT-H02401QVIST8N40 дюйма 240x320 дисплея 2,4 MCU TFT LCD
Спецификации
Номер модели :
TFT-H02401QVIST8N40
Место происхождения :
Dongguan, Китай
Количество минимального заказа :
2
Условия оплаты :
Аккредитив, Д/А, Т/Т, Д/П, Вестерн Юнион, МонейГрам
Способность поставки :
99999
Срок поставки :
25 дней
Описание

солнечный свет читаемый LCD TFT 2,4 дюймов без Touchscreen/240x320 Pixels/TFT-H02401QVIST8N40

Параметры продукта


Тип продукта - TFT

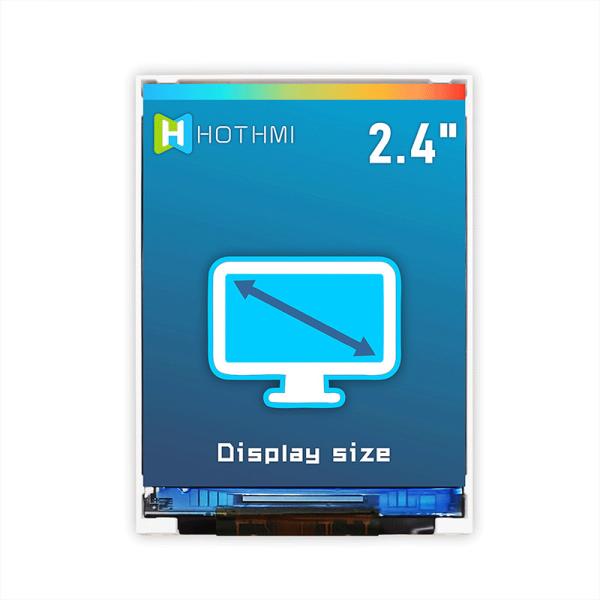

Размер дисплея - 2,4"

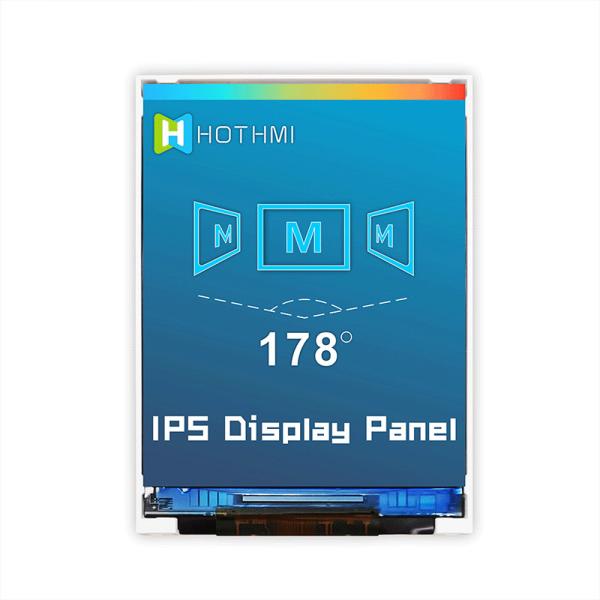

Перспектива - полная перспектива

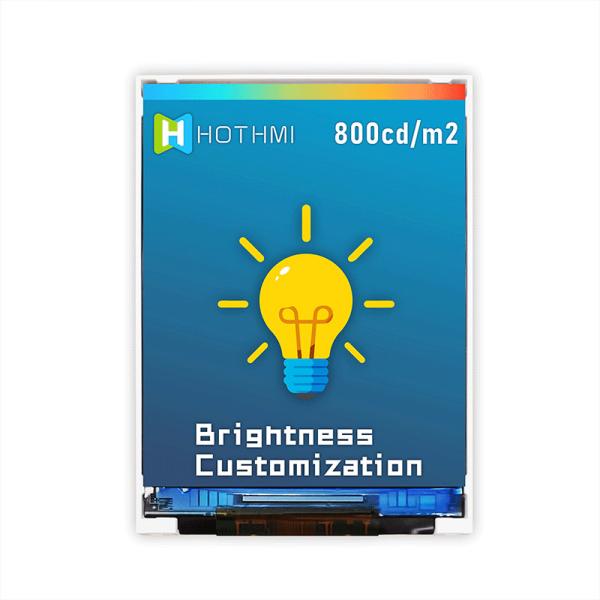

Осветите тип или яркость контржурным светом - 800cd/m2
Секретный номер метода соединения - FPC-41PIN

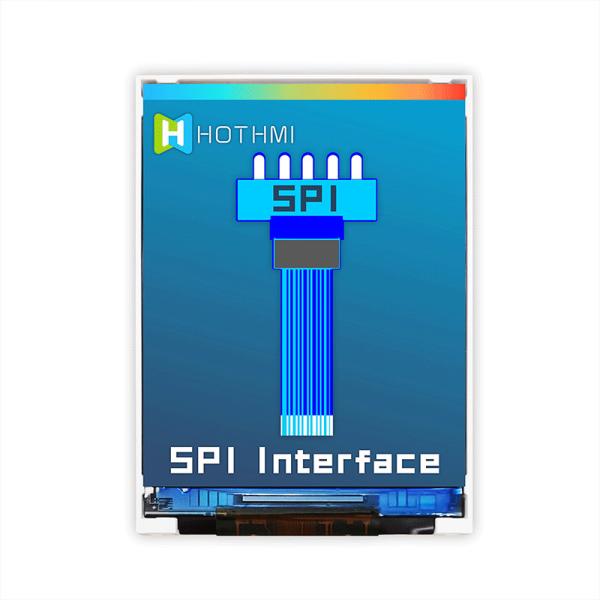

Интерфейс - MCU/SPI
Особенные инструкции - MCU 8/9/16/18, SPI 3L/4L
Работая температура - (- 20~70℃)
Подача напряжения - 2.8V
Модель обломока водителя - ST7789V

Общая особенность:

Деталь Стандартное значение Блок
Размер дисплея 2,4" --

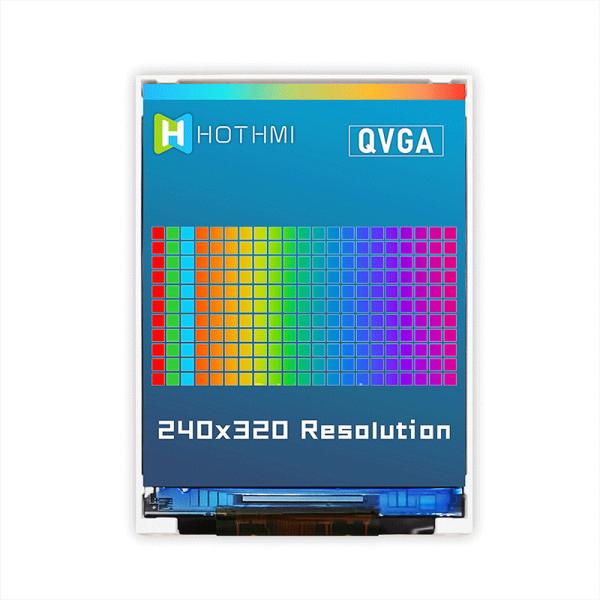

Количество пикселов 240 (h) x3 (RGB) x320 (v) --
Активная область 36,72 (h) x48.96 (v) mm
Размер плана (V) × 42,52 (H) ×59.86 2,20 (D) mm
Осматривая направление ПОЛНЫЙ час -
Интерфейс MCU 8/9/16/18, SPI 3L/4L -
Водитель IC ST7789V -
Условие водителя IOVCC=1.8V, VCI=2.8V V
Осветите контржурным светом Белое СИД -
Сенсорная панель Отсутствие сенсорной панели -
Температура деятельности -20~70 ℃
Температура хранения -30~80 ℃

Описание Pin

Pin НЕТ. Символ Описание
1 NC/RTP_YD

Сопротивляющийся штырь функции TP. Если не использованный, позвольте этому штырю открытому.
2 NC/RTP_XR
3 NC/RTP_YU
4 NC/RTP_XL
5 GND Земля
6 SDO Штырь выхода интерфейса SPI. Если не использованный, позвольте этому штырю открытому.
7 TE - Использован срывая сигнал влияния синхронизировать MCU для того чтобы обрамить сочинительство памяти. Если не использованный, пожалуйста позвольте этому штырю открытому
8-25 DB17-DB0 Не используемые данные Bus.If, пожалуйста фиксируют этот штырь на GND.

26

SDA

- Когда IM3: Низкий, штырь вход-выхода интерфейса SPI.

- Когда IM3: Высокий, штырь входного сигнала интерфейса SPI.

- Данные заперты на задвижку на поднимая крае сигнала SCL.

- Если не использованный, пожалуйста зафиксируйте этот штырь на уровне GND.
27 RD

- Чтение позволяет в параллельном интерфейсе 8080 MCU.

- Если не использованный, пожалуйста зафиксируйте этот штырь на GND.

28

WR

- Write позволить в параллельном интерфейсе MCU

- Штырь выбора данным по/команде дисплея в 4 линии последовательный интерфейс.

- Вторая майна данных в последовательном интерфейсе майны 2 данных.

- Если не использованный, пожалуйста зафиксируйте этот штырь на VDDI или DGND.
29 RS

- Интерфейс штыря выбора данным по/команде дисплея параллельно.

- Этот штырь использовал для того чтобы быть часами последовательного интерфейса.
30 CS Штырь входного сигнала обломока отборный («низкий уровень» позволяет).
31 RESX Переустановленное Pin.Signal активные низкие
32-35 IM0-IM3 Режим интерфейса MCU отборный.
36 IOVCC Сила логики (1,75 | 3,3 v)
37 VCI Сетноая-аналогов сила (2,65 | 3,3 v)
38 LED_A Анод СИД (+3.2V/100mA)
39 LED_K Катод СИД
40,41 GND Земля

TFT-H024B11QVIST8N41 2,4 экран LCD цвета дюйма TFT осторожно конструированный командой НИОКР Xinhongtai HOTLCD, 240*320 разрешением, высокое качество изображения, широкий угол наблюдения, 65K/262K истинный цвет, встроенный регулятор ST7789V, интерфейс поддержки MCU 8/9/16/18 и 3 провод SPI, 4 последовательный интерфейс провода SPI, никакая потребность для периферийных цепей, 41PIN вставляемого FPC можно соединиться с главным правлением (опционным соединителем), одиночным электропитанием электропитания DC2.8V. Этот модуль TFT можно оборудовать с экраном касания, и все материалы исполняют со стандартом RoHS требований к охраны окружающей среды. Она широко использована в различных аппаратурах, умных приборах, аналитических аппаратурах, ручных аппаратурах, управляя рекордерами, etc.: 8051, ИЗОБРАЖЕНИЕ, AVR, ARDUINO, РУКА и поленика Pi, etc.

Handheld солнечный свет читаемое TFT-H02401QVIST8N40 дюйма 240x320 дисплея 2,4 MCU TFT LCDHandheld солнечный свет читаемое TFT-H02401QVIST8N40 дюйма 240x320 дисплея 2,4 MCU TFT LCDHandheld солнечный свет читаемое TFT-H02401QVIST8N40 дюйма 240x320 дисплея 2,4 MCU TFT LCDHandheld солнечный свет читаемое TFT-H02401QVIST8N40 дюйма 240x320 дисплея 2,4 MCU TFT LCDHandheld солнечный свет читаемое TFT-H02401QVIST8N40 дюйма 240x320 дисплея 2,4 MCU TFT LCDHandheld солнечный свет читаемое TFT-H02401QVIST8N40 дюйма 240x320 дисплея 2,4 MCU TFT LCD

Handheld солнечный свет читаемое TFT-H02401QVIST8N40 дюйма 240x320 дисплея 2,4 MCU TFT LCD

TFT-H024B11QVIST8N41.pdf
