Спецификации
Номер модели :
TFT-H055A61HDINVKC30
Место происхождения :
Dongguan, Китай
Количество минимального заказа :
2
Условия оплаты :
Аккредитив, Д/А, Т/Т, Д/П, Вестерн Юнион, МонейГрам
Способность поставки :
99999
Срок поставки :
25 дней
Размер дисплея :

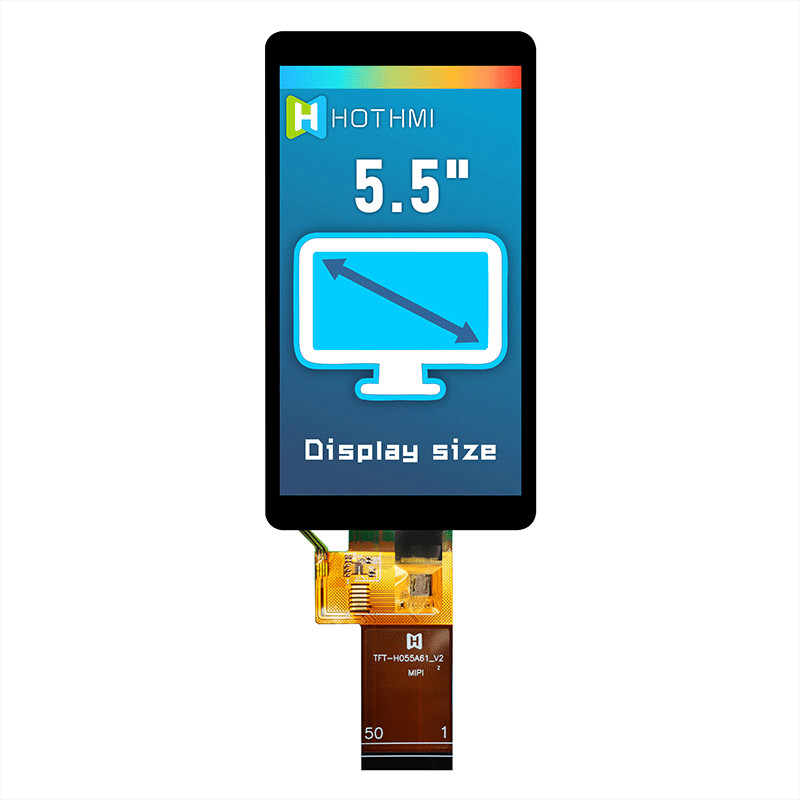

5,5 дюйма
Количество пикселей :

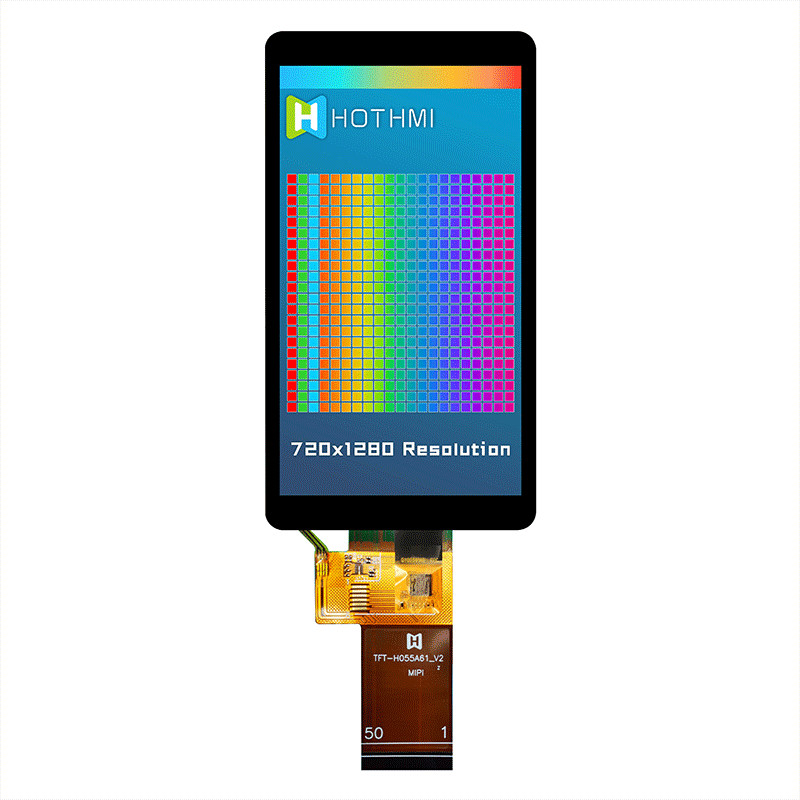

720(Г)x3(RGB)*1280(В)
Активная область :
68,04 (Г) * 120,96 (В)
Размер плана :
76,00 (H) * 140,00 (V) * 4,85 (D)

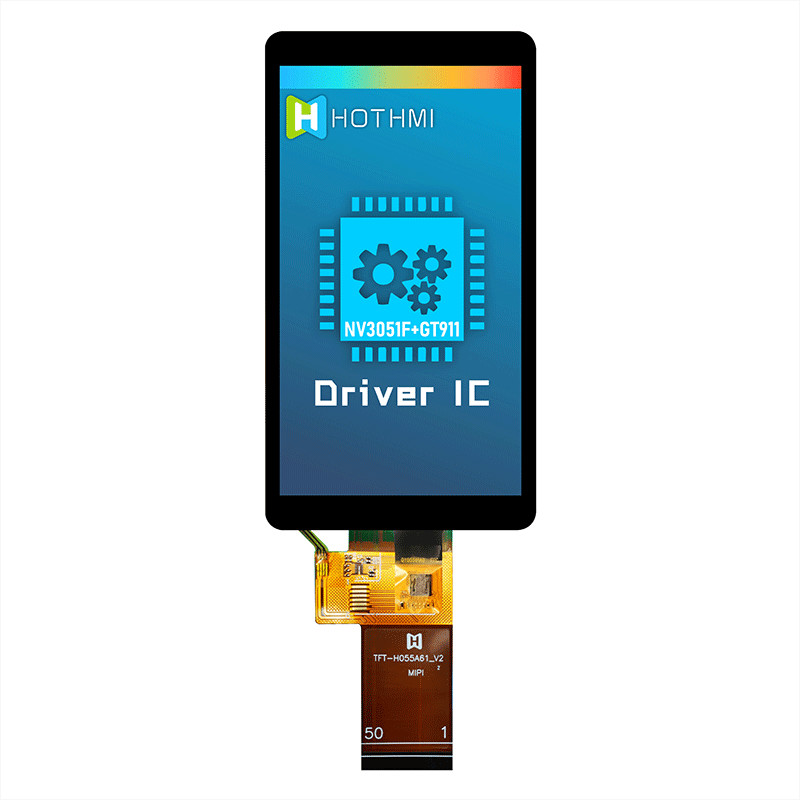

Водитель IC :
NV3051F
ИС драйвера CTP :
GT911
Описание

Общая особенность

Деталь

Стандартное значение

Блок
Размер дисплея 5,5 дюйма Дюйм
Количество пикселов 720 (h) x3 (RGB) *1280 (v) точки
Активная область 68,04 (H) * 120,96 (V) mm
Размер плана 76,00 (H) * 140,00 (V) * 4,85 (D) mm
Осматривая направление Полный час -

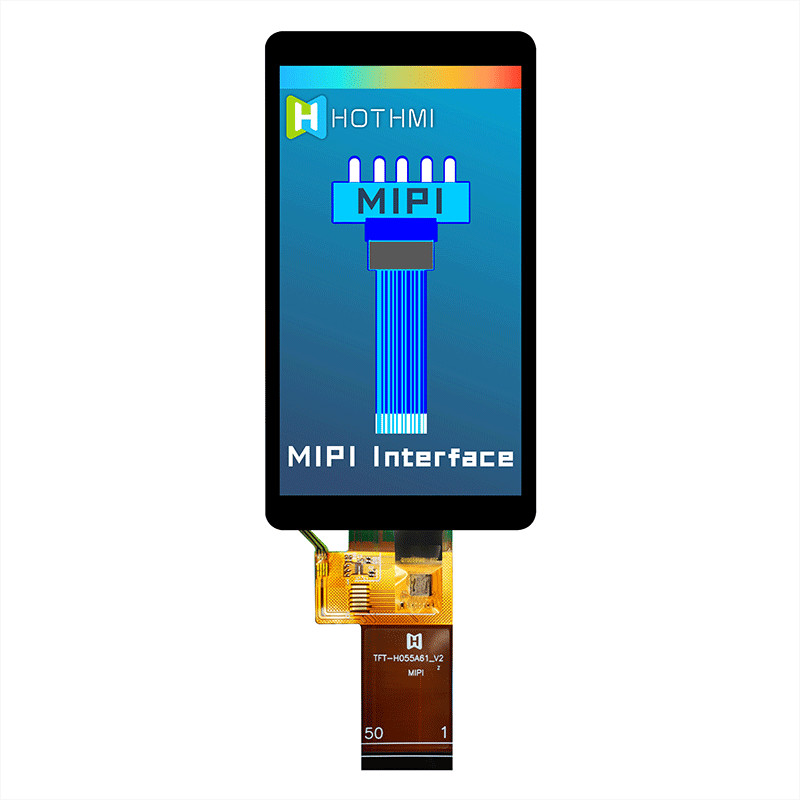

Интерфейс Майна MIPI 4 -
Водитель IC NV3051F -
Условие водителя VIN=5.0V (1A) V
Backlight-1

Белые пути сериала 7 LED/14 PCS/2 PCS параллельные

 -

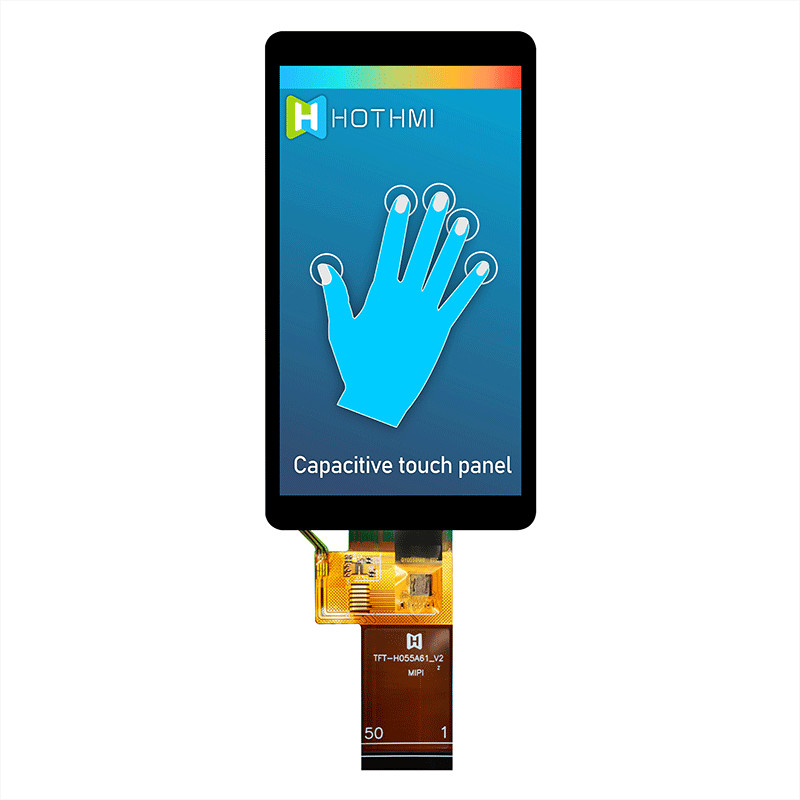

Сенсорная панель ¨Whitout TP Whit RTP √ CTP Whit -
Водитель IC CTP GT911 -
Условие водителя CTP TP-VDD=3.3V V
Температура деятельности -20 | 60

℃
Температура хранения -30 | 80

℃

Описание Pin TFT

Pin НЕТ. Символ Описание
1 D3P Штырь ввода данных MIPI
2 D3N Штырь ввода данных MIPI
3 D2P Штырь ввода данных MIPI
4 D2N Штырь ввода данных MIPI
5 DCKP Штырь ввода данных MIPI
6 DCKN Штырь входного сигнала часов MIPI
7 D1P Штырь ввода данных MIPI
8 D1N Штырь ввода данных MIPI
9 D0P Штырь ввода данных MIPI
10 D0N Штырь ввода данных MIPI
11 GND Земля силы (также емкостная земля силы касания)
12 TP-INT Емкостный сигнал прерывания касания
13 TP-SCL Емкостный сигнал часов касания IIC
14 TP-SDA Емкостный сигнал данным по касания IIC
15 TP-VDD Емкостный позитв электропитания касания
16 TP-VDD Емкостный позитв силы касания
17 TP-RST Емкостный сигнал возврата касания
18 GND Земля силы (также емкостная земля силы касания)
19 BG-EN плавать

20

BG-ADJ

 Осветите включено-выключено входной сигнал контржурным светом контроля и регулировки яркости. Приложите 10KHZ на этом штыре к сигналу PWM между 80KHz смогите отрегулировать яркость СИД. Если этот штырь держится низко, то если уровень превышает 12ms, то он войдет режим выключения (осветите контржурным светом).
21 | 26 GND Земля силы (также емкостная земля силы касания)
27 | 30 VIN Положительное электропитание (5,0 V/1A или более типичного)

Опишите


H055T61HDMP4C30Z высокая яркость 5,5 модуль RGB TFT LCD дюйма с емкостной сенсорной панелью; сделанный из пикселов разрешения 720x1280. Модель TFT-H055T61HDMP4C30Z имеет встроенное NV3051F IC и GT911 CTP IC. Интерфейс поддержки MIPI-4L, 800:1 фактора контрастности (типичное значение), высокая яркость 1000 nits (типичное значение), 9:16 коэффициента сжатия, полное стекло поверхности угла наблюдения. Емкостная сенсорная панель принимает завишет технология касания, поддерживает интерфейс I2C и мультитач и одн-ключ завишут функция.

Подача напряжения (VDD) H055T61HDMP4C30Z 3.3V к 5.0V, типично 3.3V. Она может работать от -20°C к +60°C, и хранит она от -30°C к +80°C.

5,5 модуль IPS дюйма 720x1280 TFT LCD показывает монитор Pcap высокой яркости5,5 модуль IPS дюйма 720x1280 TFT LCD показывает монитор Pcap высокой яркости5,5 модуль IPS дюйма 720x1280 TFT LCD показывает монитор Pcap высокой яркости5,5 модуль IPS дюйма 720x1280 TFT LCD показывает монитор Pcap высокой яркости5,5 модуль IPS дюйма 720x1280 TFT LCD показывает монитор Pcap высокой яркости5,5 модуль IPS дюйма 720x1280 TFT LCD показывает монитор Pcap высокой яркости5,5 модуль IPS дюйма 720x1280 TFT LCD показывает монитор Pcap высокой яркости5,5 модуль IPS дюйма 720x1280 TFT LCD показывает монитор Pcap высокой яркости5,5 модуль IPS дюйма 720x1280 TFT LCD показывает монитор Pcap высокой яркости5,5 модуль IPS дюйма 720x1280 TFT LCD показывает монитор Pcap высокой яркости

5,5 модуль IPS дюйма 720x1280 TFT LCD показывает монитор Pcap высокой яркости

TFT-H055A61HDINVKC30_V2-0.pdf
