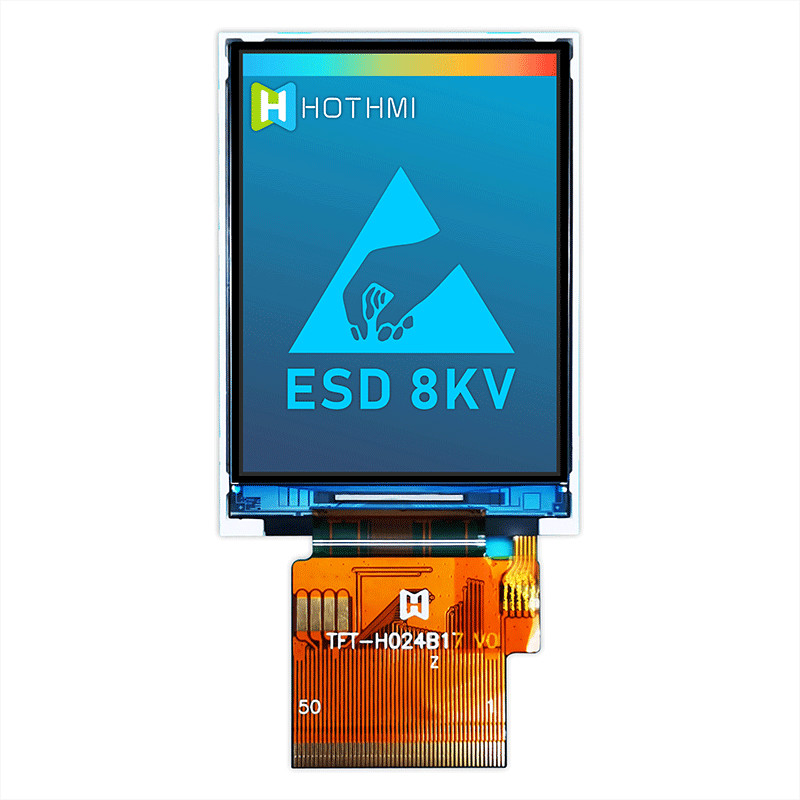

2,4 модуль дюйма 240x320 SPI TFT, солнечный свет читаемый LCD TFT-H024B17QVIST6N50 IC ST7789
2,4 модуль дюйма 240x320 SPI TFT, солнечный свет читаемый LCD TFT-H024B17QVIST6N50 IC ST7789
2,4 модуль дюйма 240x320 SPI TFT, солнечный свет читаемый LCD TFT-H024B17QVIST6N50 IC ST7789
2,4 модуль дюйма 240x320 SPI TFT, солнечный свет читаемый LCD TFT-H024B17QVIST6N50 IC ST7789
2,4 модуль дюйма 240x320 SPI TFT, солнечный свет читаемый LCD TFT-H024B17QVIST6N50 IC ST7789
2,4 модуль дюйма 240x320 SPI TFT, солнечный свет читаемый LCD TFT-H024B17QVIST6N50 IC ST7789
2,4 модуль дюйма 240x320 SPI TFT, солнечный свет читаемый LCD TFT-H024B17QVIST6N50 IC ST7789
2,4 модуль дюйма 240x320 SPI TFT, солнечный свет читаемый LCD TFT-H024B17QVIST6N50 IC ST7789
Спецификации
Номер модели :
TFT-H024B17QVIST6N50
Место происхождения :
Dongguan, Китай
Количество минимального заказа :
2
Условия оплаты :
Аккредитив, Д/А, Т/Т, Д/П, Вестерн Юнион, МонейГрам
Способность поставки :
99999
Срок поставки :
25 дней
Описание

2,4 модуль IC ST7789/RGB/TFT-H024B17QVIST6N50 солнечного света читаемый 240x320 SPI TFT дюйма

Параметры продукта

Тип продукта - модуль TFT

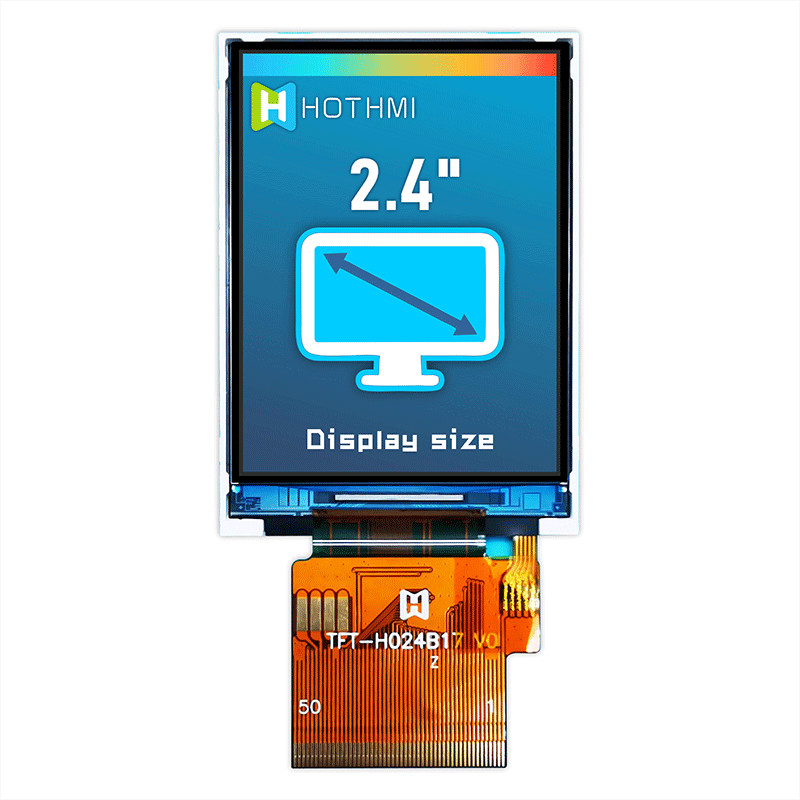

Размер дисплея (mm) - 2,4 дюйма
Эффективный размер mm - 36.72x48.96

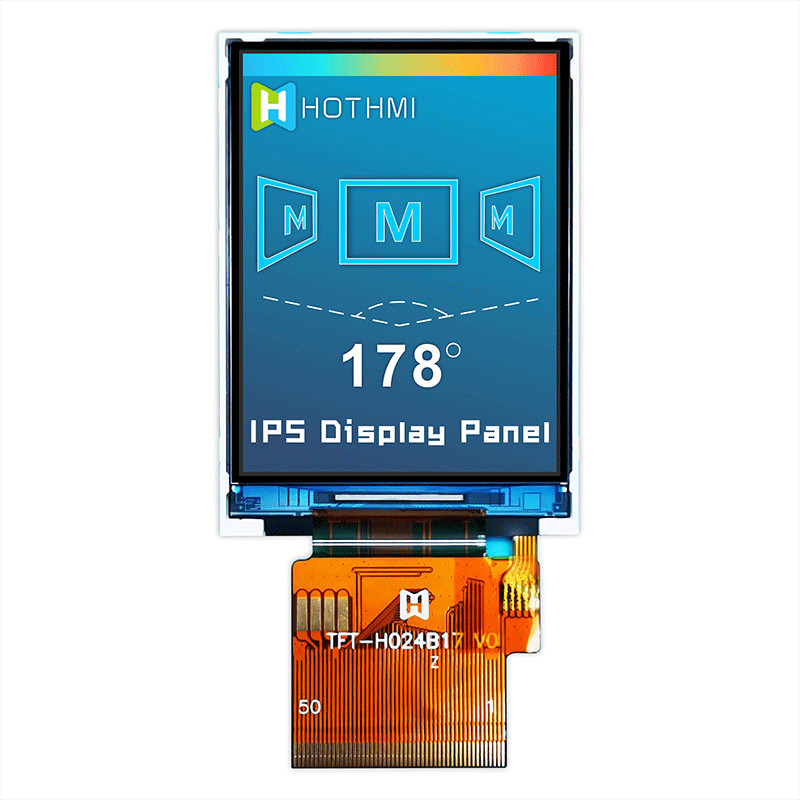

Угол - полный угол

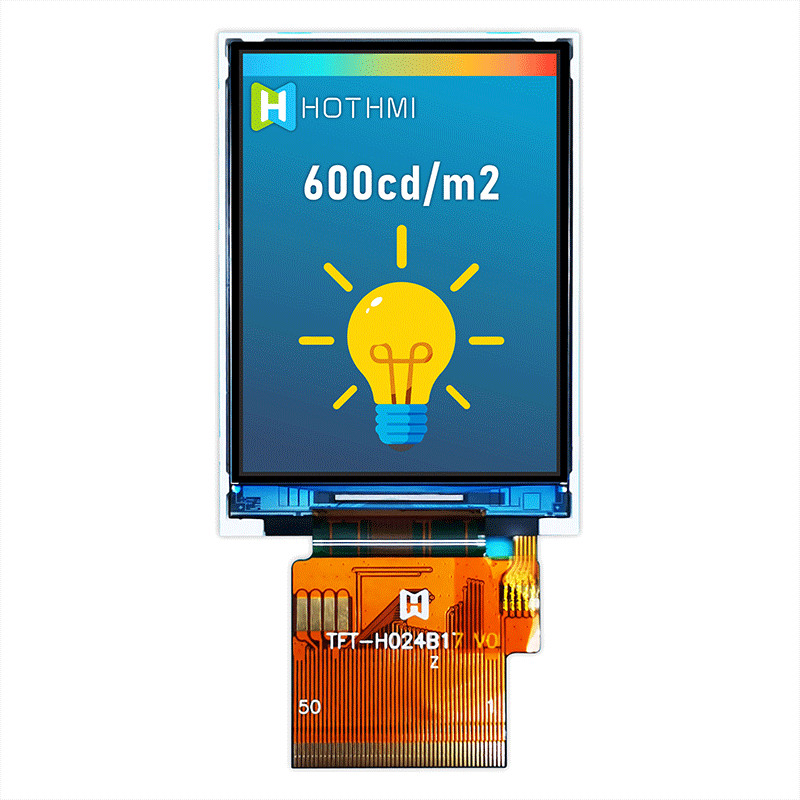

Осветите тип или яркость контржурным светом - 600cd/m2
Секретный номер метода соединения - 50PIN
Подача напряжения - 3.3V
Модель обломока водителя - ST7789V

ОПИСАНИЕ

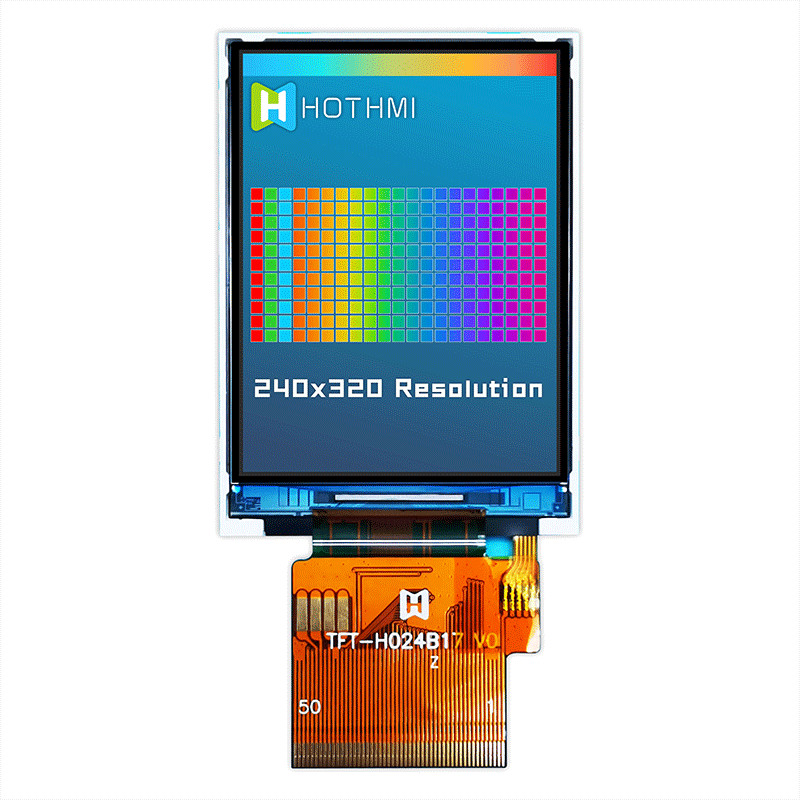

HOTLCD H024B17 2,4 модуль дисплея полного цвета 240x320 TFT дюйма раскосный. Этот 2,4 дисплей дюйма TFT LCD построен внутри с ST7789 IC; он поддерживает интерфейс SPI+RGB. Модель H024B17 имеет размер модуля 42,52 x 59,61 mm и размера активной области 36,72 x 48,96 mm; она интегрировала регулятор ST7789 на модуле, ряде подачи напряжения логики от 2.4V к 3.3V.

Это 2,4" модуль TFT LCD режим портрета, если вы хотел были бы использовать альбомный режим пожалуйста контактируете с нами для больше службы технической поддержки. Это 2,4" дисплей TFT отличено с яркостью до 600 cd/m2 (типичное значение), оно может работать на температурах от -30℃ к +80℃; своя температурная амплитуда хранения от -30℃ к +80℃. Очень соответствующее для умных домашних применений, медицинских служб, портативных приборов, пригодных для носки приборов, управлений энергии, телекоммуникаций и передач данных etc.

Общая особенность

Деталь

Стандартное значение

Блок

Размер дисплея

 2,4

Дюйм

Количество пикселов

 240 (H) *3 (RGB) * 320 (V)

точки

Активная область

 36,72 (H) * 48,96 (V)

mm

Размер плана

 42,52 (H) * 59,61 (V) * 2,20 (D)

mm

Осматривая направление

ПОЛНЫЙ час

 -

Интерфейс

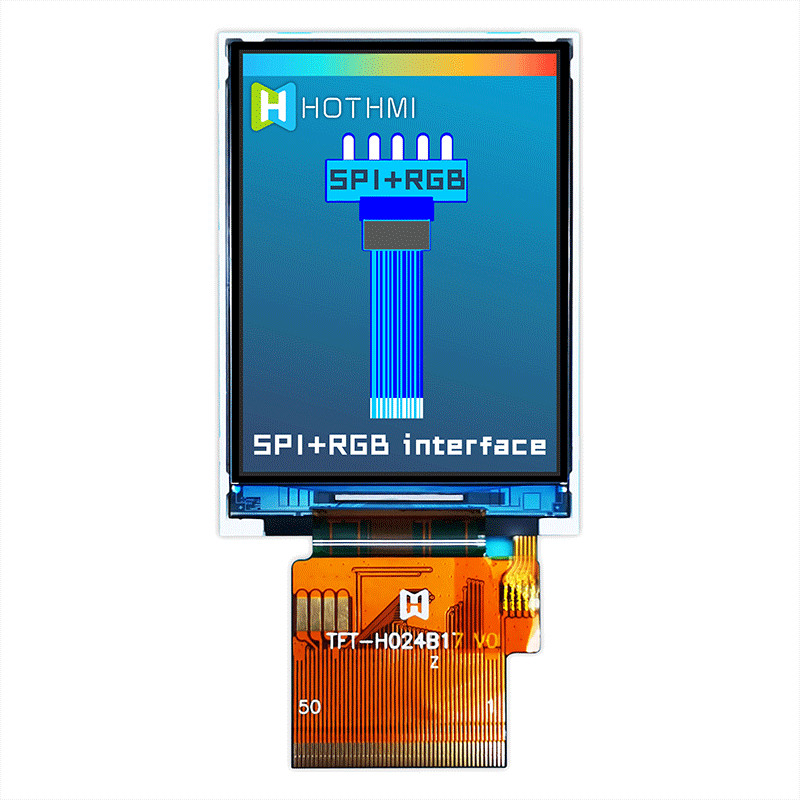

Интерфейс поддержек SPI+RGB/8080 MCU/SPI

 -

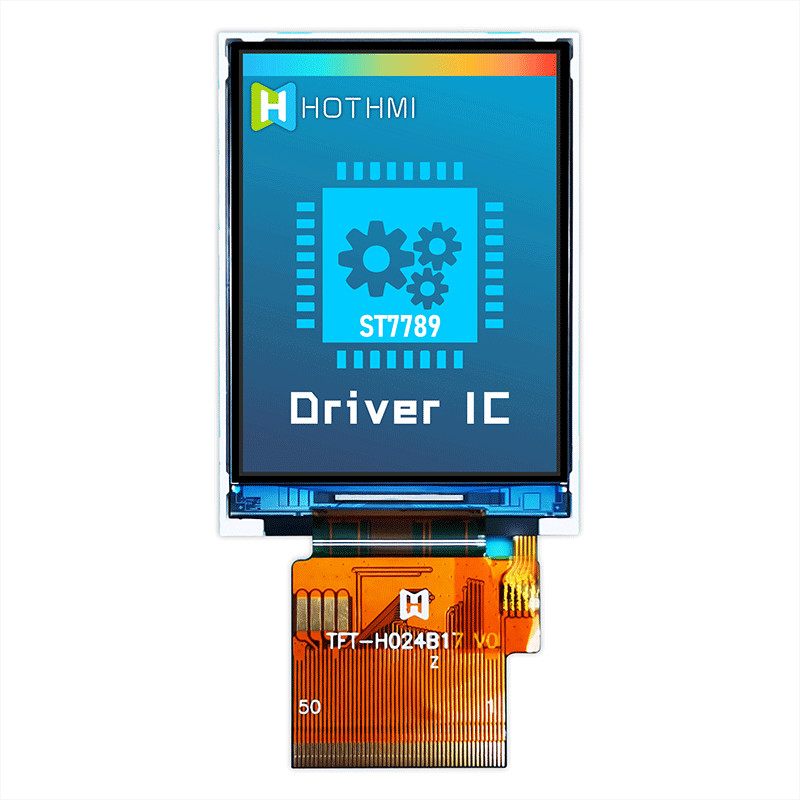

Водитель IC

 ST7789 -

Условие водителя

 IOVCC=VCI=2.8V или 3.3V (тип)

V

Осветите контржурным светом

Белые пути сериала 4 LED/4 PCS/1 PCS параллельные

 -

Сенсорная панель

Без TP

 -

Водитель IC CTP

 - - - -

Условие водителя

 VDD=3.3V

V

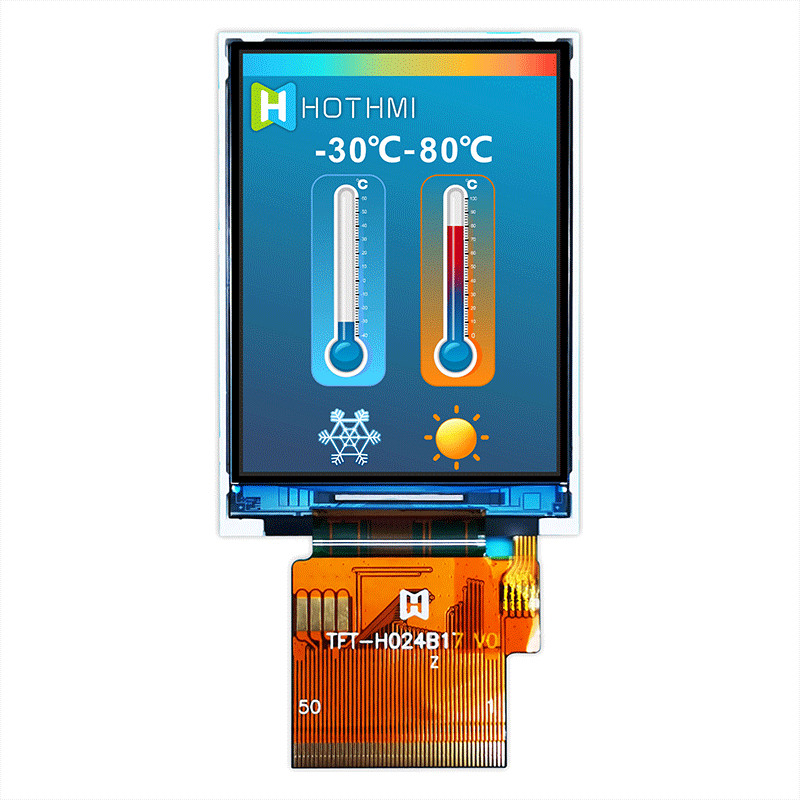

Деятельность TFT НА

 -30 | +80

℃

Хранение TFT НА

 -30 | +80

℃

Описание Pin TFT

Pin НЕТ.

Символ

Описание
1 LEDA

Анод СИД
2 | 5 LEDK

Катод СИД
6 | 9 IM [0 | 3]

Режим интерфейса MCU отборный
10 RESX

Сигнал возврата. Сигнал активные низкие
11 VSD

Сигнал вертикальной синхронизации интерфейса RGB
12 HSD

Сигнал строчной синхронизации интерфейса RGB
13 DCLK

Сигнал часов интерфейса RGB
14 ВЕРТЕП

Ввод данных интерфейса RGB позволить
15 | 32 DB [17~0]

Шина данных параллельного интерфейса MCU

33

SDO

Штырь выхода интерфейса SPI. Данные выход на падая крае сигнала SCL.

34

SDI

- Когда «IM3=GND», штырь вход-выхода интерфейса SPI.

- Когда «IM3=IOVCC», штырь входного сигнала интерфейса SPI.

- Данные заперты на задвижку на поднимая крае сигнала SCL.
35 RD

Прочитанный позвольте в параллельном интерфейсе 8080 MCU

Ключевое слово поиска: tft 2,4, tft 2,4", 2,4 tft lcd, 2,4" tft lcd, tft lcd 2,4 дюймов, tft lcd 2,4, дисплей 2,4 tft, 2,4" дисплей tft, дисплей tft 2,4 дюймов, дисплей 2,4 tft, дисплей 2,4" tft

2,4 модуль дюйма 240x320 SPI TFT, солнечный свет читаемый LCD TFT-H024B17QVIST6N50 IC ST77892,4 модуль дюйма 240x320 SPI TFT, солнечный свет читаемый LCD TFT-H024B17QVIST6N50 IC ST77892,4 модуль дюйма 240x320 SPI TFT, солнечный свет читаемый LCD TFT-H024B17QVIST6N50 IC ST77892,4 модуль дюйма 240x320 SPI TFT, солнечный свет читаемый LCD TFT-H024B17QVIST6N50 IC ST77892,4 модуль дюйма 240x320 SPI TFT, солнечный свет читаемый LCD TFT-H024B17QVIST6N50 IC ST77892,4 модуль дюйма 240x320 SPI TFT, солнечный свет читаемый LCD TFT-H024B17QVIST6N50 IC ST77892,4 модуль дюйма 240x320 SPI TFT, солнечный свет читаемый LCD TFT-H024B17QVIST6N50 IC ST77892,4 модуль дюйма 240x320 SPI TFT, солнечный свет читаемый LCD TFT-H024B17QVIST6N50 IC ST77892,4 модуль дюйма 240x320 SPI TFT, солнечный свет читаемый LCD TFT-H024B17QVIST6N50 IC ST7789

2,4 модуль дюйма 240x320 SPI TFT, солнечный свет читаемый LCD TFT-H024B17QVIST6N50 IC ST7789

TFT-H024B17QVIST6N50.pdf
