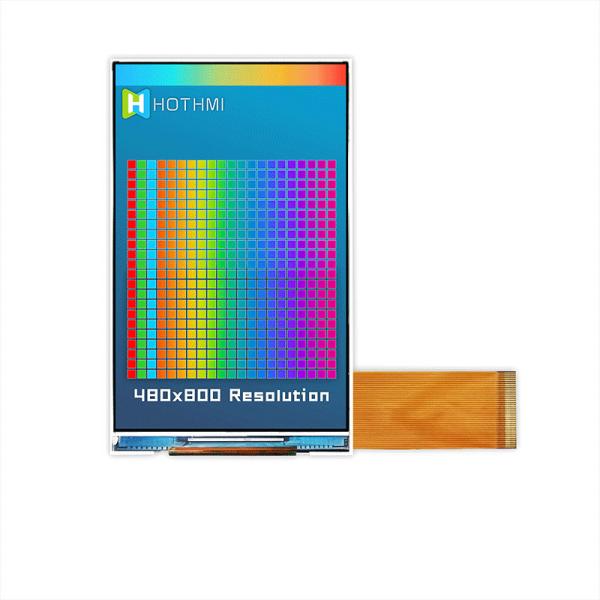

Прочный 4,3 дисплей 480x800 дюйма TFT IPS с интерфейсом RGB
Прочный 4,3 дисплей 480x800 дюйма TFT IPS с интерфейсом RGB
Прочный 4,3 дисплей 480x800 дюйма TFT IPS с интерфейсом RGB
Прочный 4,3 дисплей 480x800 дюйма TFT IPS с интерфейсом RGB
Прочный 4,3 дисплей 480x800 дюйма TFT IPS с интерфейсом RGB
Прочный 4,3 дисплей 480x800 дюйма TFT IPS с интерфейсом RGB
Прочный 4,3 дисплей 480x800 дюйма TFT IPS с интерфейсом RGB
Прочный 4,3 дисплей 480x800 дюйма TFT IPS с интерфейсом RGB
Спецификации
Номер модели :
TFT-H043A7WVIST5N40
Место происхождения :
Dongguan, Китай
Количество минимального заказа :
2
Условия оплаты :
Аккредитив, Д/А, Т/Т, Д/П, Вестерн Юнион, МонейГрам
Способность поставки :
99999
Срок поставки :
25 дней
Описание

4,3 модуль 480x800 Resolution/TFT-H043A7WVIST5N40 интерфейса TFT LCD IPS SPI+RGB дюйма

Параметры продукта

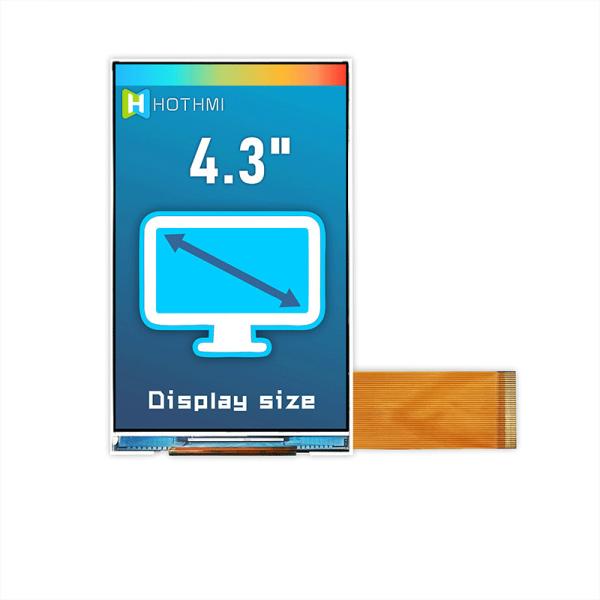

Размер дисплея - 4,3 дюйма
Перспектива - полная перспектива
Осветите яркость контржурным светом - 500cd/m2
Секретный номер метода соединения: FPC-40PIN
Режим интерфейса: RGB
Работая температура: -20~70℃
Подача напряжения: 3.3V

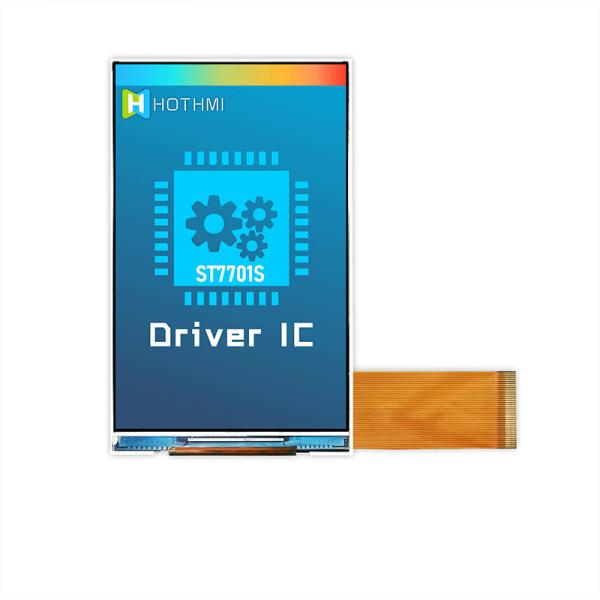

Модель обломока водителя: ST7701S

Общая особенность:

Деталь Стандартное значение Блок
Размер дисплея 4,3" --
Количество пикселов 480 (h) x3 (RGB) *800 (v) --
Активная область 56,16 (H) *93.60 (V) mm
Размер плана LCM 60,86 (H) ×102.57× 2,30 (V) mm
Осматривая направление Полный час -
Интерфейс LCM RGB +9b_SPI интерфейс)/16b_SPI (падения (подъем) -
Водитель IC LCM ST7701S -
Цвета дисплея 16.7M -
Напряжение тока водителя LCM IOVCC=1.8V, VCI=3.3V (тип) V
Осветите контржурным светом Белое СИД -
Сенсорная панель Без сенсорной панели -
Водитель IC CTP - - - -
Напряжение тока водителя CTP - - - V
Напряжение тока I/O цифров CTP - - - V

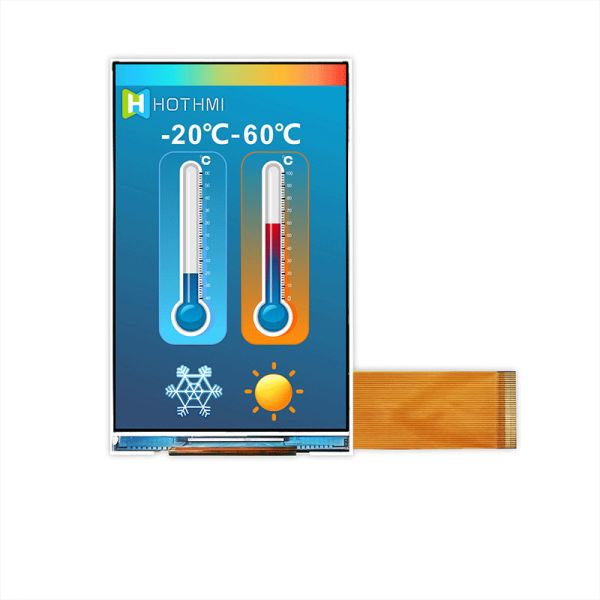

Температура деятельности -20~60 ℃
Температура хранения -30~80 ℃

Описание Pin

Pin НЕТ. Символ Описание
1 LED_K Катод СИД
2 LED_A Анод СИД
3 GND Земля
4 VCI Сетноая-аналогов сила
5-12 DR0-DR7 Красная шина данных. Если не использованный, пожалуйста зафиксируйте этот штырь на GND.
13-20 DG0-DG7 Зеленая шина данных. Если не использованный, пожалуйста зафиксируйте этот штырь на GND.
21-28 DB0-DB7 Голубая шина данных. Если не использованный, пожалуйста зафиксируйте этот штырь на GND.
29 GND Земля
30 PCLK Штырь входного сигнала часов пиксела
31 DISP_NC Отсутствие соединителя
32 HSD Сигнал строчной синхронизации
33 VSD Сигнал вертикальной синхронизации
34 ВЕРТЕП Ввод данных позволяет. Низкий уровень: доступ позволил; Высокий: заблокированный доступ
35 IM0 Интерфейс MPU отборный
36 GND Земля
37 RESX TFT переустановило Pin
38 SPI_CS Сигнал обломока отборный
39 SPI_SCL Серийный входной сигнал часов
40 SPI_SDA Штырь вход-выхода серийных данных двухнаправленный

ОПИСАНИЕ


TFT-H043A7WVIST5N40 4,3 модуль дисплея IPS TFT-LCD дюйма; сделанный из пикселов разрешения 480 x 800. Модуль H043A7 поддерживает интерфейс SPI+RGB (2 майны), его отличал с панелью IPS которая имеет преимущества более широкого угла наблюдения выйденный: 80/право: 80/вверх: 80/вниз: 80 градусов (типичных), фактор контрастности 720 (типичное значение), яркость 550 nits (типичное значение), панель Анти--слепимости поверхностная.

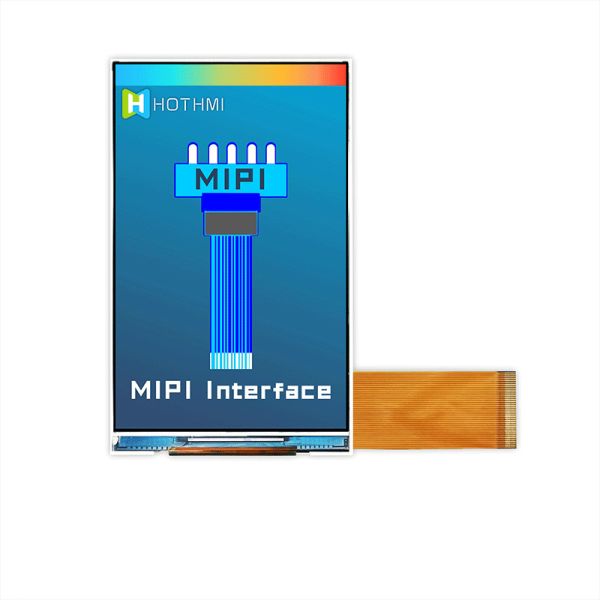

Этот 4,3 дисплей дюйма MIPI LCD режим портрета; он интегрировал водителя IC ST7701S на модуле, ряде 2.8V подачи напряжения интерфейса к 3.3V. Этот модуль TFT может работать на температурах от -20℃ к +60℃; своя температурная амплитуда хранения от -30℃ к +80℃.

Прочный 4,3 дисплей 480x800 дюйма TFT IPS с интерфейсом RGBПрочный 4,3 дисплей 480x800 дюйма TFT IPS с интерфейсом RGBПрочный 4,3 дисплей 480x800 дюйма TFT IPS с интерфейсом RGBПрочный 4,3 дисплей 480x800 дюйма TFT IPS с интерфейсом RGBПрочный 4,3 дисплей 480x800 дюйма TFT IPS с интерфейсом RGBПрочный 4,3 дисплей 480x800 дюйма TFT IPS с интерфейсом RGBПрочный 4,3 дисплей 480x800 дюйма TFT IPS с интерфейсом RGBПрочный 4,3 дисплей 480x800 дюйма TFT IPS с интерфейсом RGBПрочный 4,3 дисплей 480x800 дюйма TFT IPS с интерфейсом RGB

Прочный 4,3 дисплей 480x800 дюйма TFT IPS с интерфейсом RGB

TFT-H043A7WVIST5N40.pdf
