Спецификации
Номер модели :
TFT-H043A10SVIST5C40
Место происхождения :
Dongguan, Китай
Количество минимального заказа :
2
Условия оплаты :
Аккредитив, Д/А, Т/Т, Д/П, Вестерн Юнион, МонейГрам
Способность поставки :
99999
Срок поставки :
25 дней
Описание

4,3" 800x480 запроектировало емкостный экран касания Module/800x480 Dots/TFT-H043A10SVIST5C40

Общая особенность:

Деталь Стандартное значение Блок
Размер дисплея 4,3 Дюйм

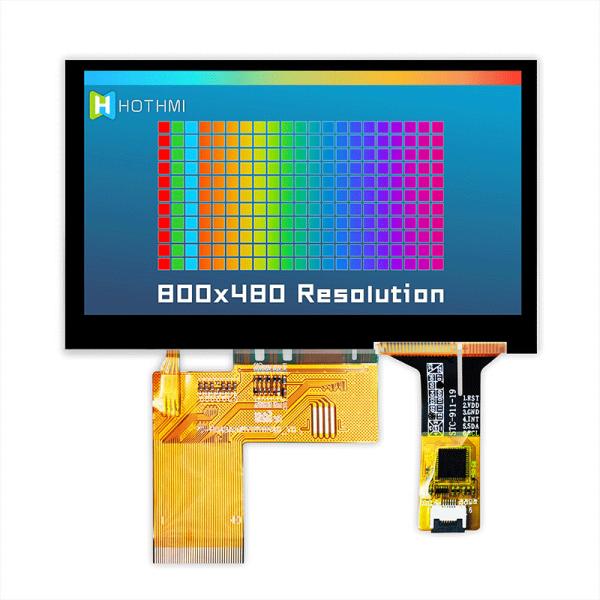

Количество пикселов 800 (H) *3 (RGB) * 480 (V) точки
Активная область 95,04 (H) * 53,86 (V) mm
Размер плана

105,50 (H) * 67,15 (V) * 4,30 (D)

mm

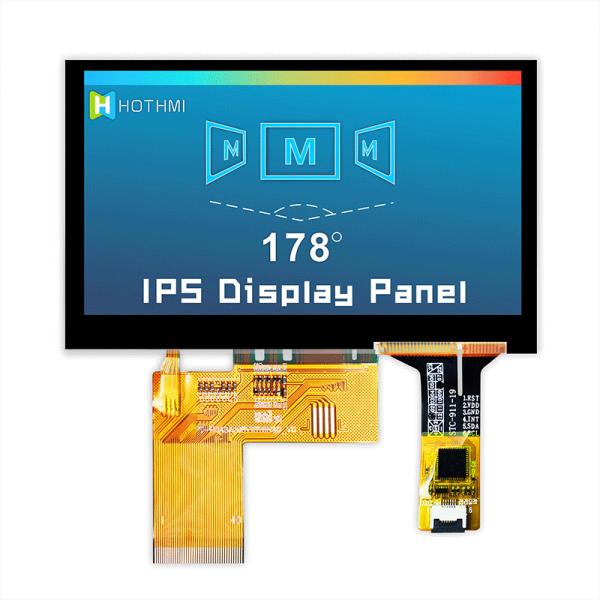

Осматривая направление ПОЛНЫЙ час -

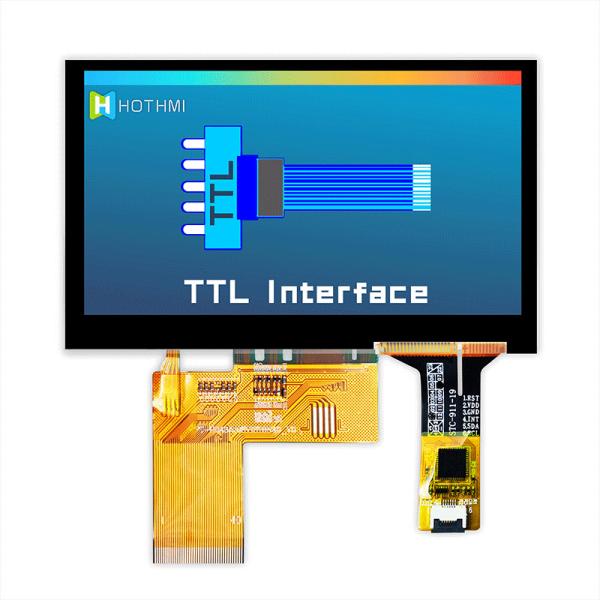

Интерфейс TFT 24-bit TTL -
Водитель IC TFT ST7262 -
Условие водителя TFT VCI=3.3V (тип) V
Осветите контржурным светом Белые пути сериала 2 LED/10 PCS/5 PCS параллельные -
Сенсорная панель Без TP с RTP с CTP -

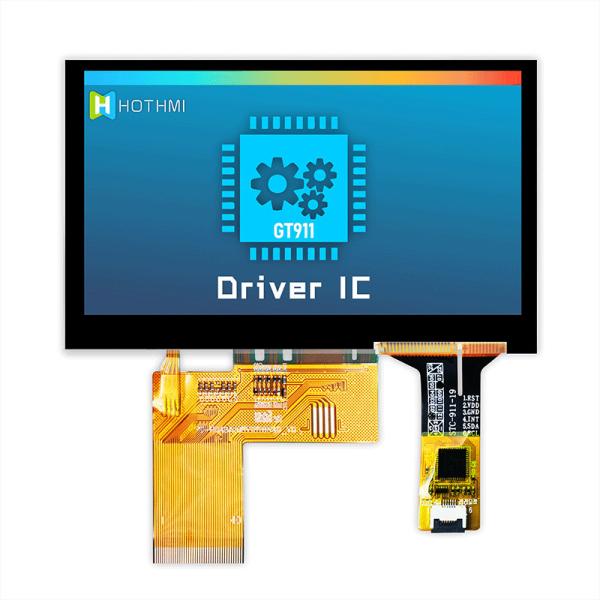

Водитель IC CTP GT911 -
Условие водителя CTP VDD=3.3V (тип) V
Температура деятельности -40 | 80 ℃
Температура хранения -40 | 80 ℃

Описание Pin TFT

Pin НЕТ. Символ Описание
1 LEDK Катод СИД
2 LEDA Анод СИД
3 GND Земля
4 VCI Сила цифров
5~12 DR0~7 Красная шина данных. Если не использованный, пожалуйста зафиксируйте этот штырь на GND.
13~20 DG0~7 Зеленые данные bus.DG [7:0] использованы в 8-разрядном интерфейсе RGB.
21~28 DB0~7 Голубая шина данных. Если не использованный, пожалуйста зафиксируйте этот штырь на GND.
29 GND Земля
30 PCLK Штырь входного сигнала часов пиксела, дефолт отрицательная полярность.

31

DISP

 Режим работы монитора устанавливает DISP=GND: Режим ожидания; DISP=VCI: Нормальный режим работы монитора
32 HSD Сигнал строчной синхронизации, дефолт отрицательная полярность.
33 VSD Сигнал вертикальной синхронизации, дефолт отрицательная полярность.
34 ВЕРТЕП Ввод данных позволяет. Доступ дисплея позволен когда DE «h».
35 NC Не соединиться
36 GND Земля
37 RTP_XR Штырь функции RTP. Если не использованный, позвольте этому штырю открытому.
38 RTP_YD Штырь функции RTP. Если не использованный, позвольте этому штырю открытому.
39 RTP_XL Штырь функции RTP. Если не использованный, позвольте этому штырю открытому.
40 RTP_YU Штырь функции RTP. Если не использованный, позвольте этому штырю открытому.

Описание Pin CTP

Pin НЕТ. Символ Описание
1 RTN Возврат системы
2 VDD Электропитание
3 GND Земля
4 INT Сигнал прерывания
5 SDA Сигнал данных IIC
6 SCL Сигнал часов IIC

Опишите


Модуль TFT-H043A10SVIST5C40 TFT LCD диагональ 4,3 дюймов, 800xRGBx480, модуль полно-цвета TFT с запроектированным емкостным экраном касания на модуле, × форм-фактора 105,5 67,2 mm, × размера 96,24 VA 54,66 mm и размер 95,04 AA × 53,86 mm. Это 4,3" TFT LCD с запроектированным емкостным экраном касания можно использовать во врезанных системах, промышленном оборудовании, безопасности и handheld приборах которым нужно показать изображения высококачественных и цвета.

Ключевое слово поиска: tft 4,3, tft 4,3", 4,3 tft lcd, 4,3" tft lcd, tft lcd 4,3 дюймов, tft lcd 4,3, дисплей 4,3 tft, 4,3" дисплей tft, дисплей tft 4,3 дюймов, дисплей 4,3 tft, дисплей 4,3" tft

800x480 4,3 монитор Pcap модуля экрана касания модуля дисплея дюйма TFT LCD емкостный800x480 4,3 монитор Pcap модуля экрана касания модуля дисплея дюйма TFT LCD емкостный800x480 4,3 монитор Pcap модуля экрана касания модуля дисплея дюйма TFT LCD емкостный800x480 4,3 монитор Pcap модуля экрана касания модуля дисплея дюйма TFT LCD емкостный800x480 4,3 монитор Pcap модуля экрана касания модуля дисплея дюйма TFT LCD емкостный800x480 4,3 монитор Pcap модуля экрана касания модуля дисплея дюйма TFT LCD емкостный800x480 4,3 монитор Pcap модуля экрана касания модуля дисплея дюйма TFT LCD емкостный800x480 4,3 монитор Pcap модуля экрана касания модуля дисплея дюйма TFT LCD емкостный800x480 4,3 монитор Pcap модуля экрана касания модуля дисплея дюйма TFT LCD емкостный800x480 4,3 монитор Pcap модуля экрана касания модуля дисплея дюйма TFT LCD емкостный

800x480 4,3 монитор Pcap модуля экрана касания модуля дисплея дюйма TFT LCD емкостный

TFT-H043A10SVIST8C40.pdf

TFT-H043A10SVIST5C40.pdf
