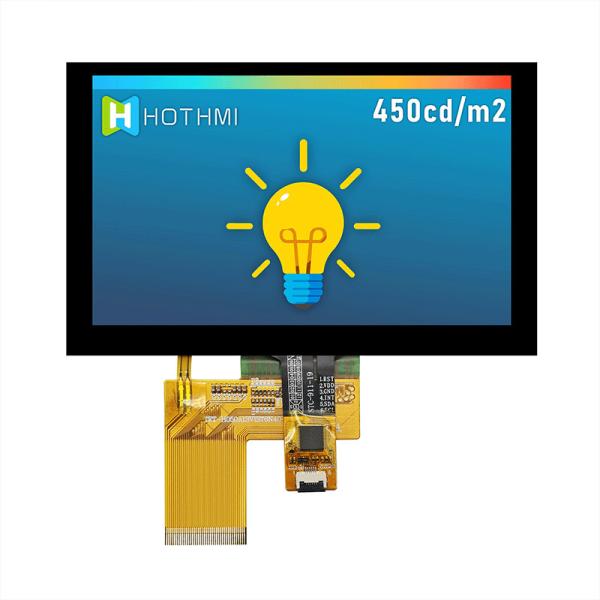

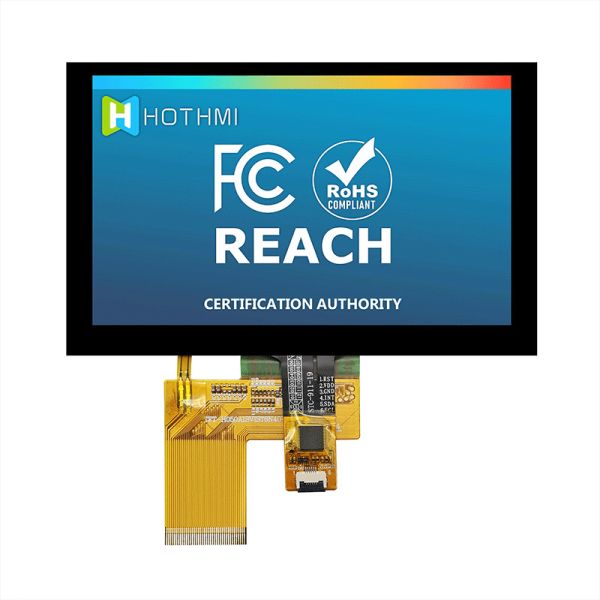

5 экран касания модуля температуры TFT LCD монитора дюйма 800X480 Pcap широкий
5 экран касания модуля температуры TFT LCD монитора дюйма 800X480 Pcap широкий
5 экран касания модуля температуры TFT LCD монитора дюйма 800X480 Pcap широкий
5 экран касания модуля температуры TFT LCD монитора дюйма 800X480 Pcap широкий
5 экран касания модуля температуры TFT LCD монитора дюйма 800X480 Pcap широкий
5 экран касания модуля температуры TFT LCD монитора дюйма 800X480 Pcap широкий
5 экран касания модуля температуры TFT LCD монитора дюйма 800X480 Pcap широкий
5 экран касания модуля температуры TFT LCD монитора дюйма 800X480 Pcap широкий
Спецификации
Номер модели :
TFT-H050A1SVIST4C40
Место происхождения :
Dongguan, Китай
Количество минимального заказа :
2
Условия оплаты :
Аккредитив, Д/А, Т/Т, Д/П, Вестерн Юнион, МонейГрам
Способность поставки :
99999
Срок поставки :
25 дней
Описание

5 модуль IC GT911/800x480 Dots/TFT-H050A1SVIST4C40 экрана касания TFT CTP дюйма LCD

Параметры продукта

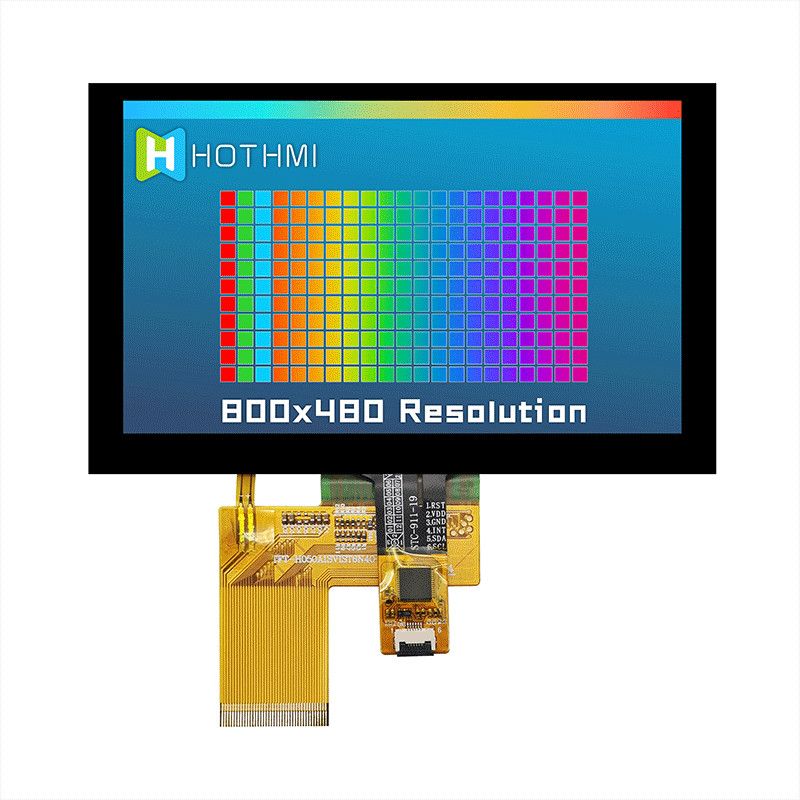

Содержание дисплея - 800x480
Размеры (mm) - 120.7x75.8x3.0

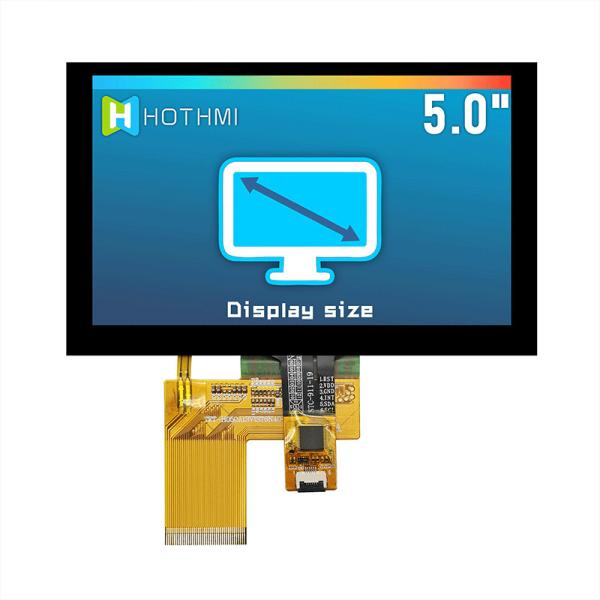

Размер окна Viewport - 5,0 дюйма
Размер дисплея - 5,0 дюйма
Эффективный размер (mm) - 108.0x64.8
Перспектива - полная перспектива
Секретный номер метода соединения - 40PIN0.5 соединилось
Работая температура - (- 30~80℃)
Подача напряжения - 3.3V

Общая особенность

ДетальСтандартное значение

Блок

Размер дисплея5,0Дюйм
Количество пикселов800 (H) *3 (RGB) * 480 (V)точки
Активная область108,00 (H) * 64,80 (V)mm
Размер плана

120,70 (H) * 75,80 (V) * 4,75 (D)

mm

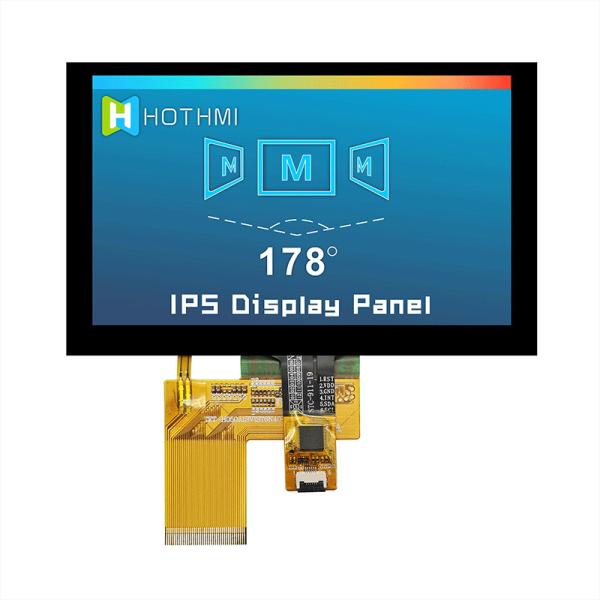

Осматривая направлениеПОЛНЫЙ час-

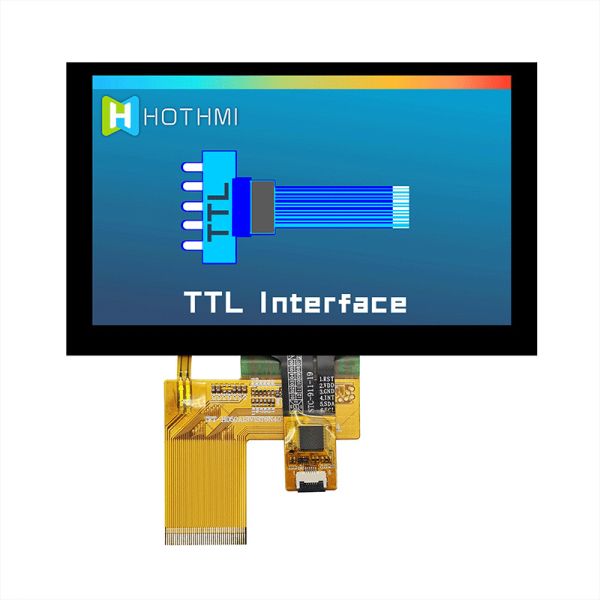

Интерфейс TFT24-bit TTL-

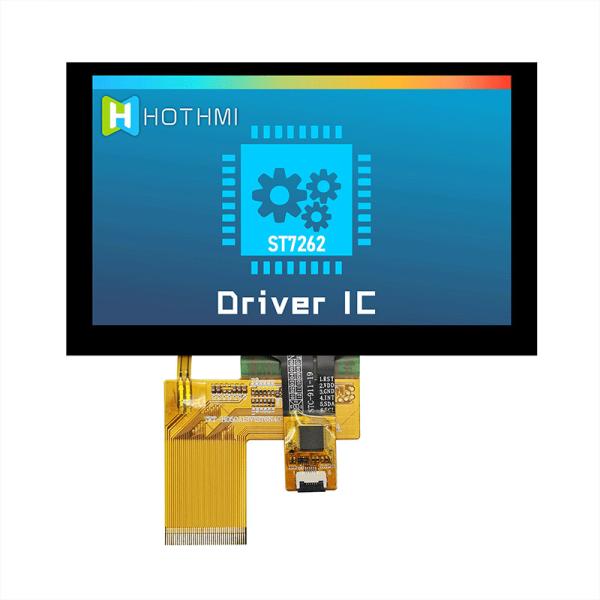

Водитель IC TFTST7262-
Условие водителя TFTVCI=3.3V (тип)V
Осветите контржурным светомБелые пути сериала 2 LED/12 PCS/6 PCS параллельные-

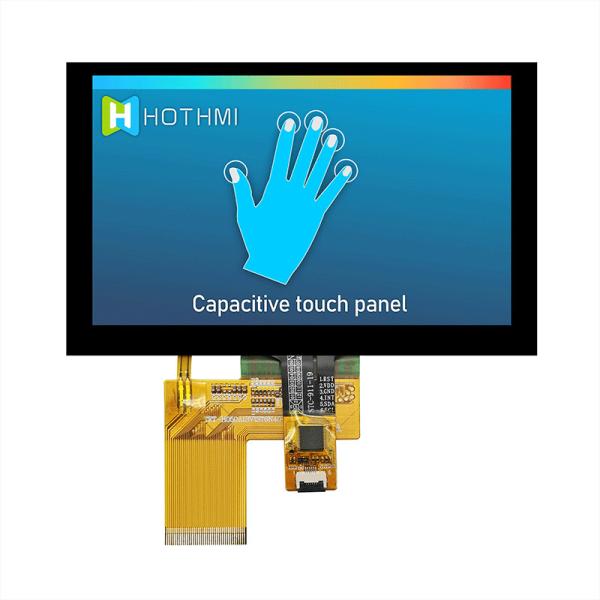

Сенсорная панельС CTP-
Водитель IC CTPGT911-
Условие водителя CTPVDD=3.3V (тип)V

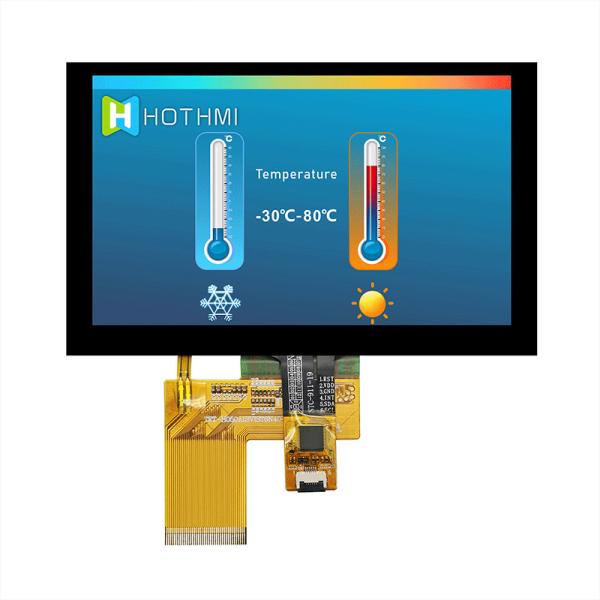

Температура деятельности-30 | 80℃
Температура хранения-30 | 85℃


Описание Pin TFT

Pin НЕТ.СимволОписание
1LEDKКатод СИД
2LEDAАнод СИД
3GNDЗемля
4VCIСила цифров
5~12DR0~7Красная шина данных. Если не использованный, пожалуйста зафиксируйте этот штырь на GND.
13~20DG0~7Зеленые данные bus.DG [7:0] использованы в 8-разрядном интерфейсе RGB.
21~28DB0~7Голубая шина данных. Если не использованный, пожалуйста зафиксируйте этот штырь на GND.
29GNDЗемля
30PCLKШтырь входного сигнала часов пиксела, дефолт отрицательная полярность.

31

DISP

Режим работы монитора устанавливает DISP=GND: Режим ожидания; DISP=VCI: Нормальный режим работы монитора
32HSDСигнал строчной синхронизации, дефолт отрицательная полярность.
33VSDСигнал вертикальной синхронизации, дефолт отрицательная полярность.
34ВЕРТЕПВвод данных позволяет. Доступ дисплея позволен когда DE «h».
35NCНе соединиться
36GNDЗемля
37RTP_XRШтырь функции RTP. Если не использованный, позвольте этому штырю открытому.
38RTP_YDШтырь функции RTP. Если не использованный, позвольте этому штырю открытому.
39RTP_XLШтырь функции RTP. Если не использованный, позвольте этому штырю открытому.
40RTP_YUШтырь функции RTP. Если не использованный, позвольте этому штырю открытому.


Описание Pin CTP

Pin НЕТ.СимволОписание
1RTNВозврат системы
2VDDЭлектропитание
3GNDЗемля
4INTСигнал прерывания
5SDAСигнал данных IIC
6SCLСигнал часов IIC


Опишите
Дисплей HOTLCD 5 модель разрешения TFT дюйма стандартная высокая. Размер между наше стандартное 4,3" и стандартным 5,7" модули TFT, но H050A1 имеет лучшее разрешение. Разрешение H050A1 800x480. Монитор H050A1 идеален для клиентов конструируя новые проекты которые требуют более высокого разрешения или конкурентоспособной цены. Экран касания TFT 5 дюймов емкостный LCD H050A1SVIST4C40 имеет внешний размер 120,7 x 75,8 mm и размер AA 108 x 64,8 mm. Модуль H050A1SVIST4C40 может работать от – 30°C к +80°C; свой диапазон температур хранения -30°C к применению продукта +80°C. - принтеры, копировальные машины, умный дом, инструментирование корабля.

Ключевое слово поиска: tft 5, tft 5", 5 tft lcd, 5" tft lcd, tft lcd 5 дюймов, tft lcd 5, дисплей 5 tft, 5" дисплей tft, дисплей tft 5 дюймов, дисплей 5 tft, tft показывает 5", 5,0 tft lcd, 5" tft

5 экран касания модуля температуры TFT LCD монитора дюйма 800X480 Pcap широкий5 экран касания модуля температуры TFT LCD монитора дюйма 800X480 Pcap широкий5 экран касания модуля температуры TFT LCD монитора дюйма 800X480 Pcap широкий5 экран касания модуля температуры TFT LCD монитора дюйма 800X480 Pcap широкий5 экран касания модуля температуры TFT LCD монитора дюйма 800X480 Pcap широкий5 экран касания модуля температуры TFT LCD монитора дюйма 800X480 Pcap широкий5 экран касания модуля температуры TFT LCD монитора дюйма 800X480 Pcap широкий5 экран касания модуля температуры TFT LCD монитора дюйма 800X480 Pcap широкий5 экран касания модуля температуры TFT LCD монитора дюйма 800X480 Pcap широкий5 экран касания модуля температуры TFT LCD монитора дюйма 800X480 Pcap широкий
5 экран касания модуля температуры TFT LCD монитора дюйма 800X480 Pcap широкий

TFT-H050A1SVIST4C40.pdf
