Спецификации
Номер модели :
TFT-H043A12SVILT4R40
Место происхождения :
Dongguan, Китай
Количество минимального заказа :
2
Условия оплаты :
Аккредитив, Д/А, Т/Т, Д/П, Вестерн Юнион, МонейГрам
Способность поставки :
99999
Срок поставки :
25 дней
Тип продукта :
Ландшафт TFT
Содержание дисплея :
800X480
Размеры (mm) :
105.5x67.2x2.95
Размер окна Viewport :
4,3"
Эффективный размер (mm) :
95.040x53.856
Особенные инструкции :
с RTP
Описание

4,3 дисплей дюйма TFT LCD/сопротивляющееся касание Panel/800x480 Dots/TFT-H043A12SVILT4R40

Параметры продукта


Размер дисплея - 4,3"
Применение продукта - инструментирование
Перспектива - полная перспектива

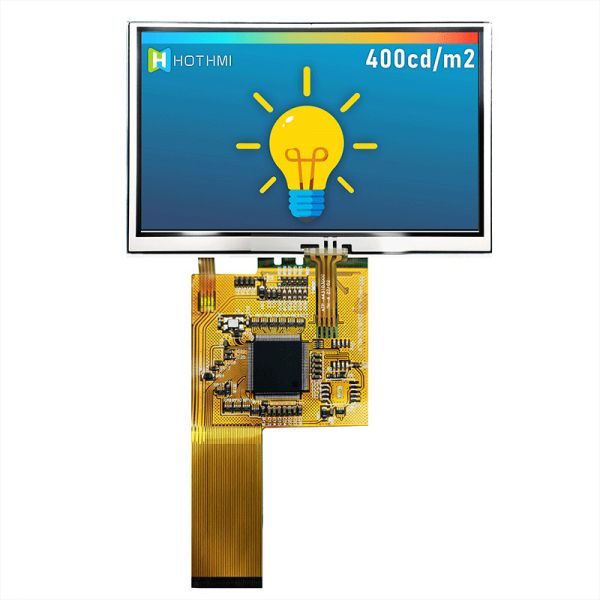

Осветите тип или яркость контржурным светом - 400cd/m2
Секретный номер метода соединения - FPC-40PIN
Интерфейс - бит MCU 8/16
Рабочая температура - (- 20~70℃)
Подача напряжения - 3.3V
Модель IC водителя - ST7262

Общая особенность:

Деталь Стандартное значение Блок
Размер дисплея 4,3 Дюйм

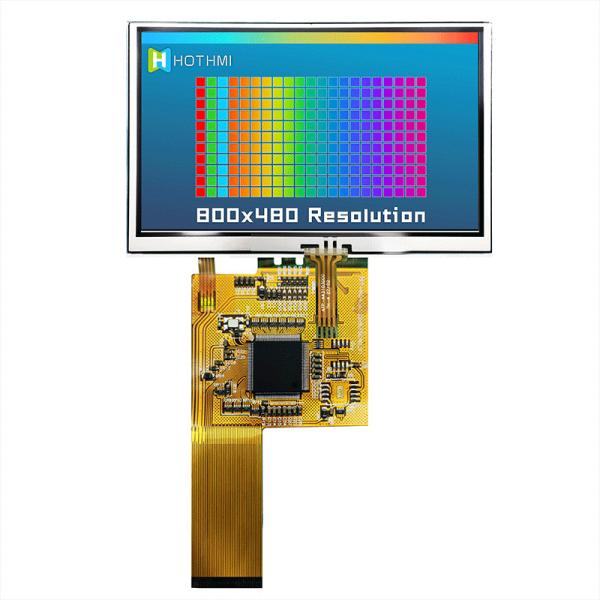

Количество пикселов 800 (H) *3 (RGB) * 480 (V) точки
Активная область 95,040 (H) * 53,856 (V) mm
Размер плана

105,42 (H) * 67,07 (V) * 4,20 (D)

mm
Осматривая направление Полный час -
Интерфейс TFT MCU 8 bit/SPI/I2C -

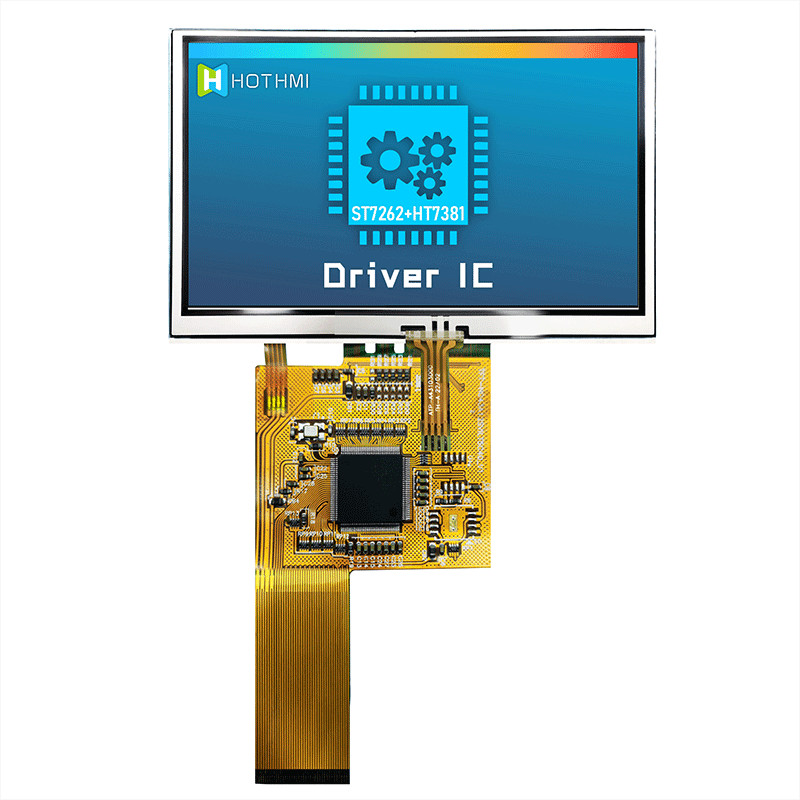

Водитель IC TFT ST7262+HT7381 -
Условие водителя TFT VCI=3.3V (тип) V
Backlight-1 Белое СИД LED/10 PCS/5 последовательно, 2 параллельно -

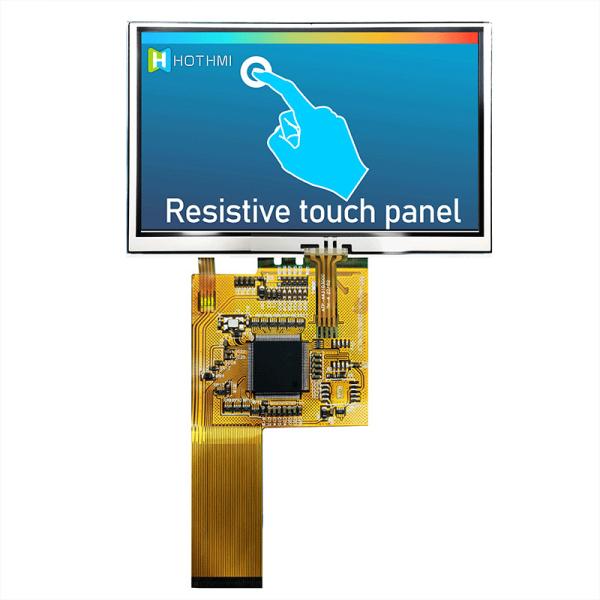

Сенсорная панель С RTP -
Водитель IC CTP -
Условие водителя CTP VDD=3.3V (тип) V
Температура деятельности -30 | 80 ℃
Температура хранения -30 | 85 ℃

Описание Pin TFT

Pin НЕТ. Символ Описание
1~2 LEDK Катод СИД
3~4 LEDA Анод СИД
5~6 GND Земля
7~8 VCI Сила цифров
9~11 PSM [2~0] Установки интерфейса MCU.

12

RESX

Входной сигнал переустановленный

Когда RESX = 0 и поддерживать длину 256 тактов, обломок произведет переустановленное действие.

13

CS

Сигнал обломока отборный.

Если интерфейс MCU набор к серийному режиму, то этот штырь может быть установленным к GPIB [0], внутренний pull-up резистор.

14

RD

Прочитанные сигналы управления.

Параллельно режим 8080, этот штырь сигнал RD#, RD#=0, которое значит что MCU читает данные или состояние прочитало цикл к обломоку.

В параллельном режиме 6800, этот штырь сигнал EN, EN=1, показывая что управление MCU обломока во включает цикл.

Если интерфейс MCU установил на серийный режим, этот штырь может быть установил на GPIB [1] с внутренним pull-up резистором.

15

WR

напишите сигнал управления

В режиме параллельной гавани 8080, этот штырь сигнал WR#, WR#

= 0, представляющ команду MCU a пишет или данные пишут цикл выполнены на обломоке.

В режиме параллельной гавани 6800, этот штырь сигнал RW#, RW# = 1, представляя считывание данных MCU или цикл чтения состояния выполнен на обломоке. RW# = 0, представляющ MCU выполняет команду пишет или данные пишут цикл в обломок.

Если интерфейс MCU набор к серийному режиму, то этот штырь может быть установленным к GPIB [2], там внутренние pull-up резисторы.

16

RS/A0

сигнал команды или данных отборный

A0 = 0, поэтому оно значат что MCU читает состояние обломока или команда пишет цикл.

A0 = 1, которое значит MCU читает или пишет данные к обломоку.

17

ОЖИДАНИЕ

ждать выходной сигнал

Когда MCU читает и пишет обломок, если обломок занятый, то он поворачивает ОЖИДАНИЕ в низший уровень для уведомления MCU вписать продолжительность ожидания.

18~25

DB [0~7]
  • Шина данных MCU
  • Если набор к режиму серийной гавани, эти шины данных будет использован как сигналы серийной гавани. Пожалуйста см. таблица 3-2 «описание сигнала серийной гавани MCU».
26~33 NC Не соединиться

34

INT

Выходной сигнал прерывания

Когда установленное условие прерывания происходит, этот штырь будет низшим уровнем, который использован для генерации выхода прерывания сообщить MCU.
35 NC Не соединиться
36 GND Земля
37 RTP_XR Сопротивляющийся штырь функции TP, если не использованный, позволил этому штырю открытому.
38 RTP_YD Сопротивляющийся штырь функции TP, если не использованный, позволил этому штырю открытому.
39 RTP_XL Сопротивляющийся штырь функции TP, если не использованный, позволил этому штырю открытому.
40 RTP_YU Сопротивляющийся штырь функции TP, если не использованный, позволил этому штырю открытому.

Ключевое слово поиска: tft 4,3, tft 4,3", 4,3 tft lcd, 4,3" tft lcd, tft lcd 4,3 дюймов, tft lcd 4,3, дисплей 4,3 tft, 4,3" дисплей tft, дисплей tft 4,3 дюймов, дисплей 4,3 tft, дисплей 4,3" tft
