Спецификации
Номер модели :
TFT-H050A11FWIST5C20
Место происхождения :
Dongguan, Китай
Количество минимального заказа :
2
Условия оплаты :
Аккредитив, Д/А, Т/Т, Д/П, Вестерн Юнион, МонейГрам
Способность поставки :
99999
Срок поставки :
25 дней
Описание

5 дюймов TFT LCD IC ST7701S с экраном касания Module/480x854 Dots/TFT-H050A11FWIST5C20

Параметры продукта

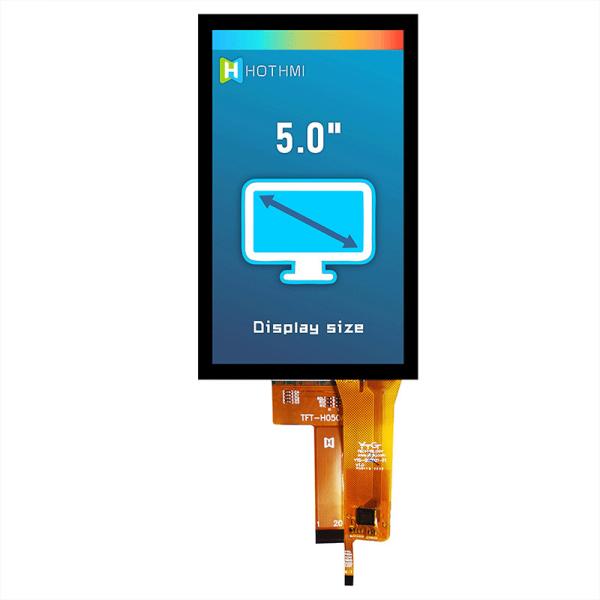

Размер дисплея - 5,0 дюйма
Перспектива - полная перспектива

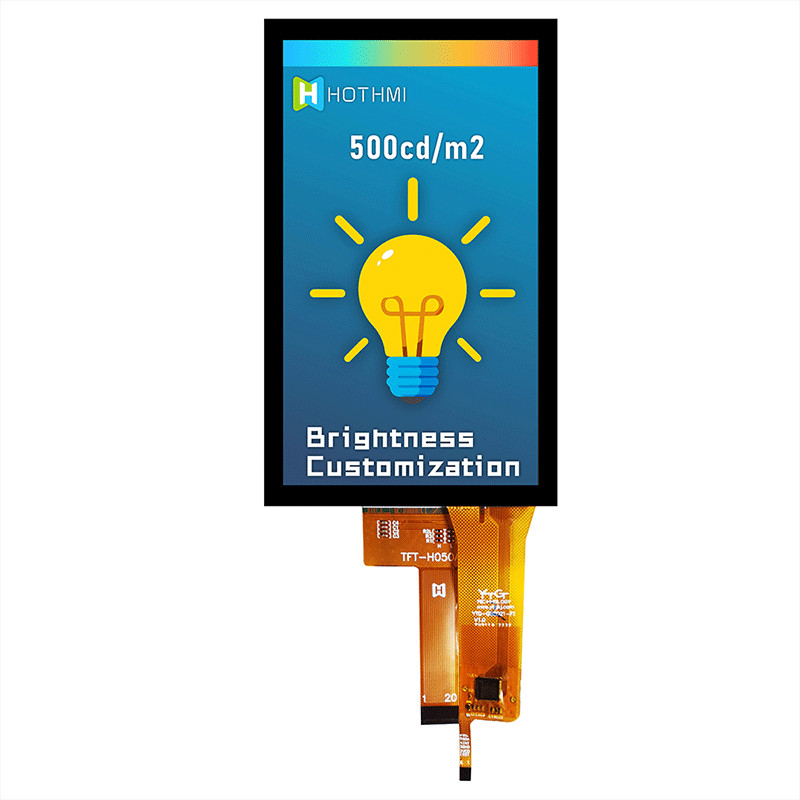

Осветите яркость контржурным светом - 550cd/m2
Секретный номер метода соединения - 20+6PIN

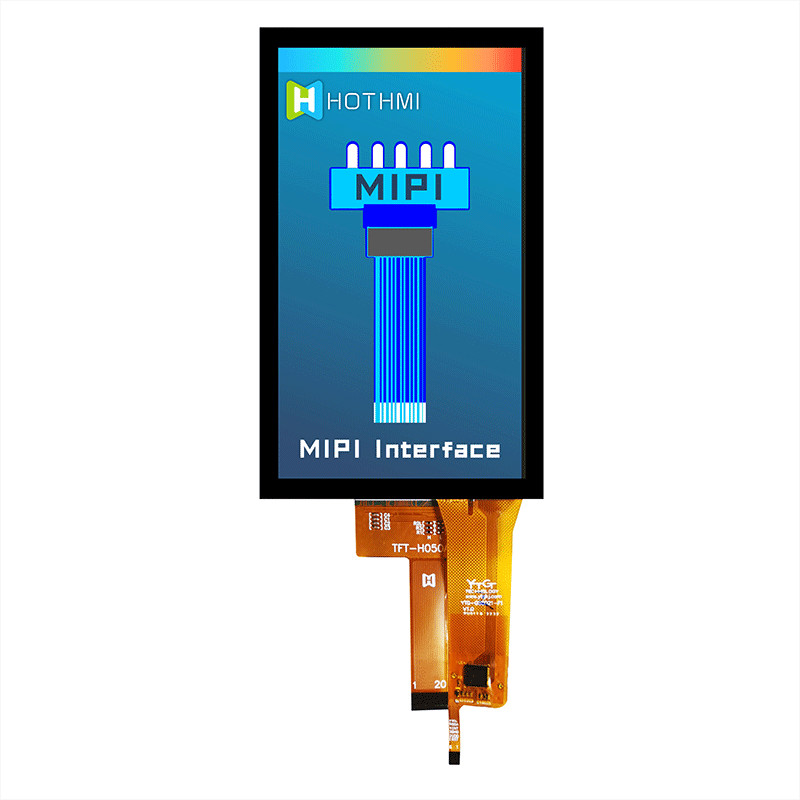

Интерфейс - MIPI

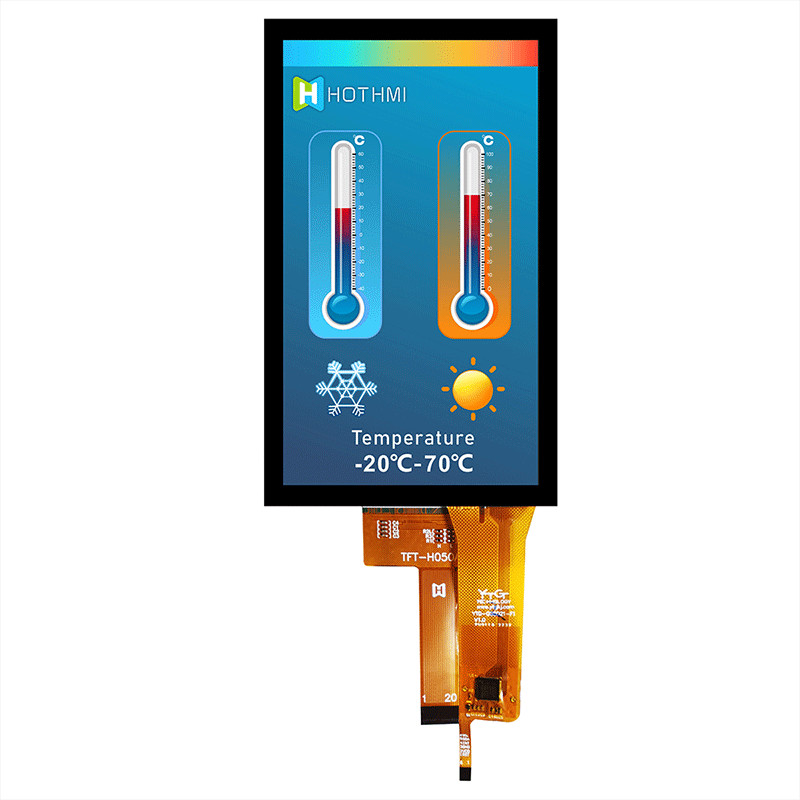

Рабочая температура - (- 20~70℃)
Подача напряжения - 3.3V

Общая особенность

Деталь Стандартное значение Блок
Размер дисплея 5,0 Дюйм

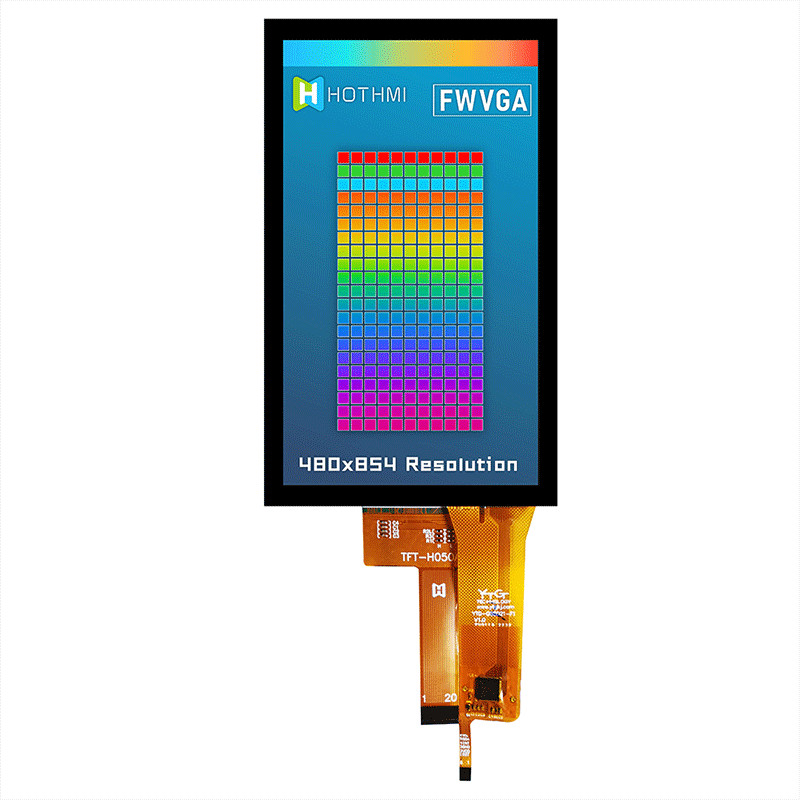

Количество пикселов 480 (h) x3 (RGB) *854 (v) точки
Активная область 61,6320 (H) * 109,6536 (V) mm
Размер плана

72,00 (H) * 122,245 (V) * 4,15 (D)

mm
Осматривая направление Полный час -
Интерфейс

Майна MIPI 1

Майна MIPI 2 (дефолт)

 -

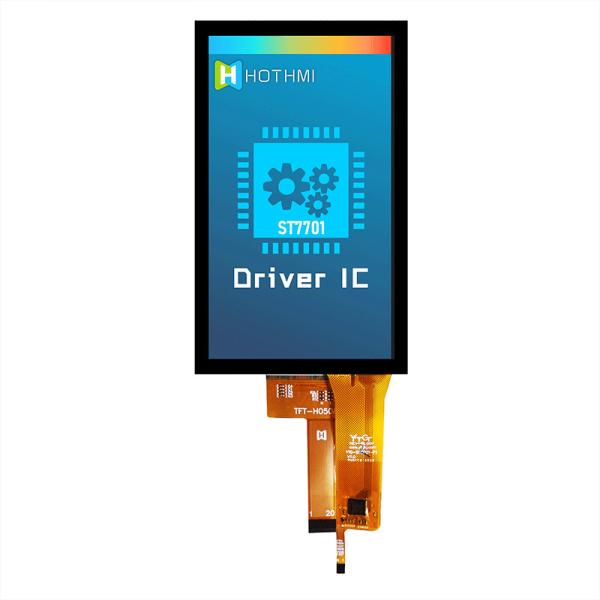

Водитель IC ST7701 -
Условие водителя VCI=3.3V, IOVCC=1.8V V
Backlight-1 Белые пути сериала 2 LED/12 PCS/6 PCS параллельные -

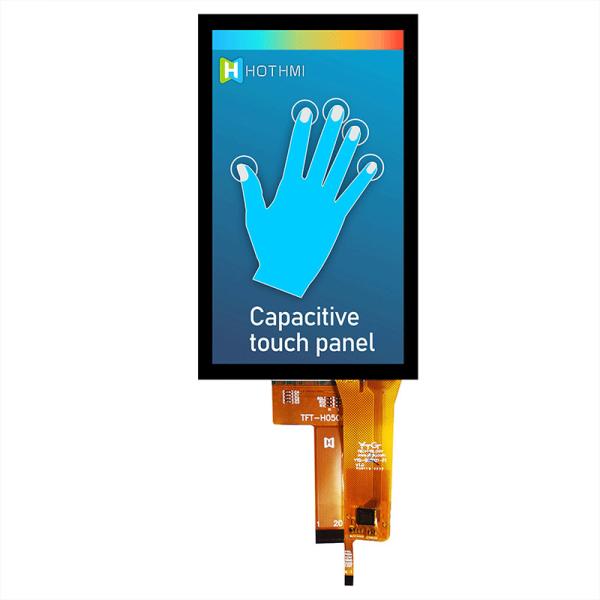

Сенсорная панель Whitout TP Whit RTP √ CTP Whit -
Водитель IC CTP GT911 -
Условие водителя CTP TP-VDD=3.3V V
Температура деятельности -20 | 70 ℃
Температура хранения -30 | 80 ℃

CTP Pin_SIGNAL

1 CTP-RES
2 CTP-VDD
3 GND
4 CTP-INT
5 CTP-SDA
6 CTP-SCL

Описание Pin TFT

Pin НЕТ. Символ Описание
1 NC Никакой соединитесь
2 LED_K Катод СИД
3 NC Никакой соединитесь
4 LED_A Анод СИД
5 NC Никакой соединитесь
6 VCI Сетноая-аналогов сила
7 IOVCC Электропитание для системы I/O
8 TE/NC Никакой соединитесь
9 RESX TFT переустановило Pin
10 GND Земля
11 D1P Данные по MIPI DSI положительные дифференциальные
12 D1N Данные по MIPI DSI отрицательные дифференциальные
13 GND Земля
14 DCKP Часы MIPI DSI положительные дифференциальные
15 DCKN Часы MIPI DSI отрицательные дифференциальные
16 GND Земля
17 D0P Данные по MIPI DSI положительные дифференциальные
18 D0N Данные по MIPI DSI отрицательные дифференциальные
19 GND Земля
20 GND Земля

Характер продукции

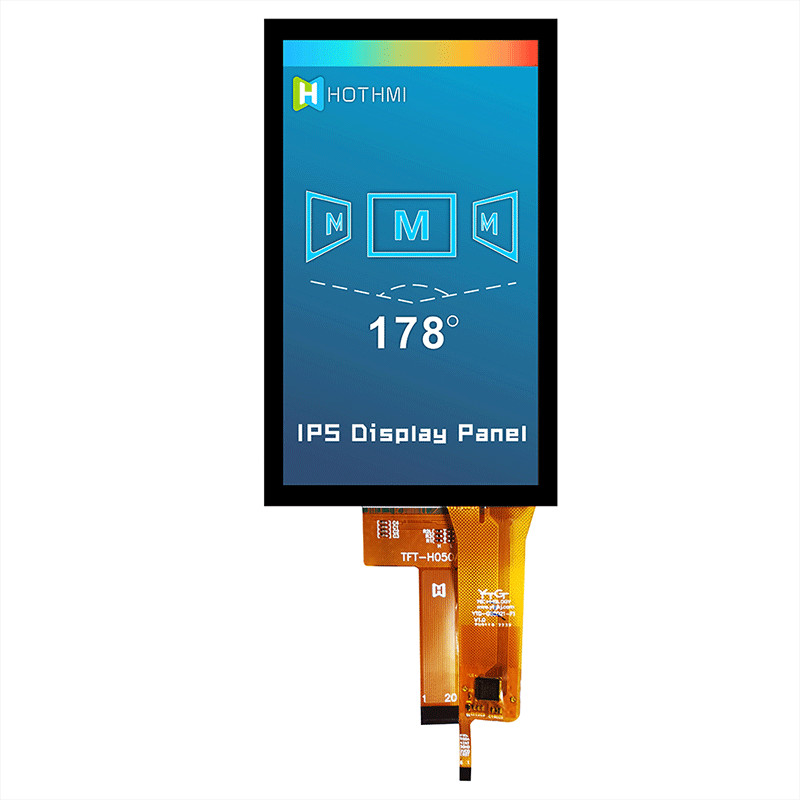

TFT-H050A11FWIST4C20 5,0 монитор IPS TFT-LCD температуры дюйма широкий с запроектированным емкостным сенсорным экраном с разрешением пикселов 480x854. Модуль имеет встроенного ST7701 водителя IC и поддерживает интерфейс MIPI. TFT-H050A11FWIST4C20 принимает выведенную панель IPS, которая имеет преимущество более широкого угла наблюдения: 80/right: 80/up: 80/down: 80 градусов (типичный), 800:1 фактора контрастности (типичное), значение nits яркости 500 (типичное)), панель слепимости, коэффициент сжатия 16:9. Экран касания имеет встроенное GT911 IC, которое поддерживает интерфейс I2C и функцию мультитач. Модель H050A11 не имеет запроектированную емкостную сенсорную панель (CTP), только никакой вариант сенсорной панели (TFT-H050A11FWIST5N20). Подача напряжения (VCC) TFT-H050A11FWIST4C20 3.0V к 3.6V, с типичным значением 3.3V. Она может работать в температурах от -20°C к +70°C и температурах хранения от -30°C к +80°C.

Ключевое слово поиска: tft 5, tft 5", 5 tft lcd, 5" tft lcd, tft lcd 5 дюймов, tft lcd 5, дисплей 5 tft, 5" дисплей tft, дисплей tft 5 дюймов, дисплей 5 tft, дисплей 5 tft

модуль дюйма TFT LCD IC ST7701S 5 экрана касания 550cd/M2 MIPI TFT LCDмодуль дюйма TFT LCD IC ST7701S 5 экрана касания 550cd/M2 MIPI TFT LCDмодуль дюйма TFT LCD IC ST7701S 5 экрана касания 550cd/M2 MIPI TFT LCDмодуль дюйма TFT LCD IC ST7701S 5 экрана касания 550cd/M2 MIPI TFT LCDмодуль дюйма TFT LCD IC ST7701S 5 экрана касания 550cd/M2 MIPI TFT LCDмодуль дюйма TFT LCD IC ST7701S 5 экрана касания 550cd/M2 MIPI TFT LCDмодуль дюйма TFT LCD IC ST7701S 5 экрана касания 550cd/M2 MIPI TFT LCDмодуль дюйма TFT LCD IC ST7701S 5 экрана касания 550cd/M2 MIPI TFT LCDмодуль дюйма TFT LCD IC ST7701S 5 экрана касания 550cd/M2 MIPI TFT LCDмодуль дюйма TFT LCD IC ST7701S 5 экрана касания 550cd/M2 MIPI TFT LCD

модуль дюйма TFT LCD IC ST7701S 5 экрана касания 550cd/M2 MIPI TFT LCD

TFT-H050A11FWIST5C20.pdf
