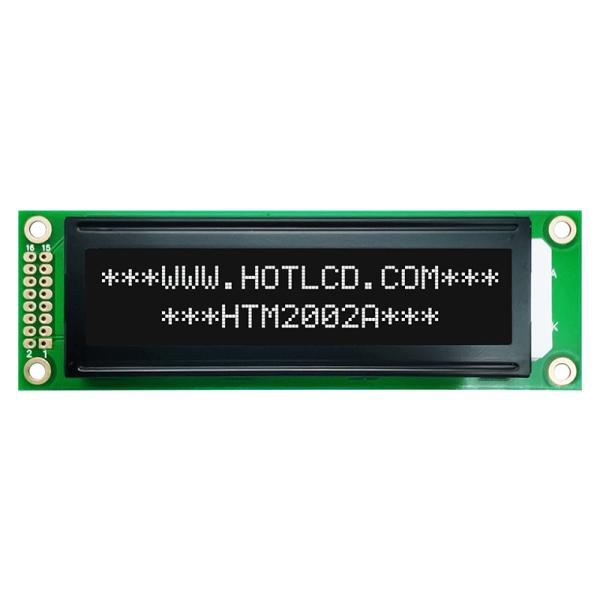

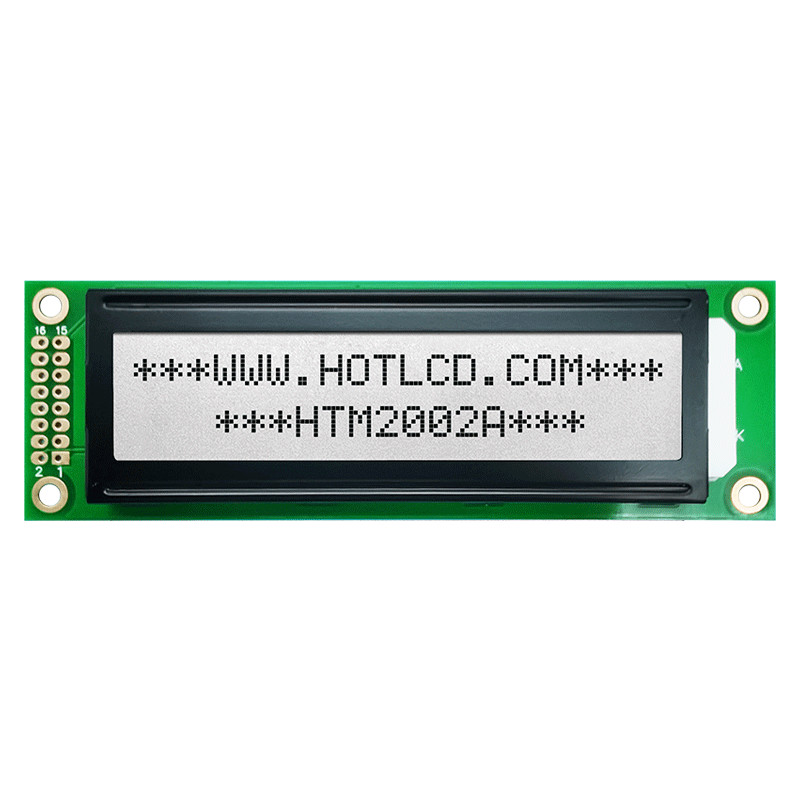

модуль LCD характера 20x2 MCU практически с зеленым цветом освещает HTM2002A контржурным светом
модуль LCD характера 20x2 MCU практически с зеленым цветом освещает HTM2002A контржурным светом
модуль LCD характера 20x2 MCU практически с зеленым цветом освещает HTM2002A контржурным светом
модуль LCD характера 20x2 MCU практически с зеленым цветом освещает HTM2002A контржурным светом
модуль LCD характера 20x2 MCU практически с зеленым цветом освещает HTM2002A контржурным светом
модуль LCD характера 20x2 MCU практически с зеленым цветом освещает HTM2002A контржурным светом
Спецификации
Номер модели :
HTM2002A
Место происхождения :
Dongguan, Китай
Количество минимального заказа :
2
Условия оплаты :
L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Способность поставки :
99999
Срок поставки :
25 дней
Содержание шоу :
характер 20X2
Размер плана (mm) :
116.0x37.0x14.6
Размер окна взгляда (mm) :
83.0x18.6
Размер дисплея (mm) :
75.4x11.5
Дистанционирование пункта (mm) :
0.65x0.7
Визуальный угол :
6H
Описание

20x2 характер LCD | Зеленое Backlight/HTM2002A

Быстрая деталь

Тип продукта - стандартный модуль характера УДАРА
Содержание дисплея - характеры 20X2
Размеры (mm) - 116.0X37.0X14.6
Размер окна Viewport (mm) - 83.0X18.6
Размер дисплея (mm) - 75.4X11.5
Точка размечая mm - 0.65X0.7
Применение продукта - промышленный контроль
Угол наблюдения - 6H
Осветите тип или яркость контржурным светом - желтый зеленый цвет
Секретный номер метода соединения - 16PIN
Интерфейс - MCU/8bit
Работая температура - (- 20~70℃)
Подача напряжения - 5.0v

Терминальная функция

Pin нет. Имя Pin Функция
1 VSS Электропитание, (0V)
2 VDD Положительное электропитание (5.0V)
3 V0 Поставка ссылки контраста LCD

4

RS

Отборный регистр

0: Счетчик адреса флага регистра инструкции (для напишите) занятый (для чтения)

1: Регистр данных (для написать и прочитать)

5

R/W

Отборное чтение или написать 0: Напишите

1: Прочитайте
6 E Считывание данных начал/пишет
7 DB0

Линии шины данных
8 DB1
9 DB2
10 DB3
11 DB4
12 DB5
13 DB6
14 DB7
15 BLA Осветите позитв контржурным светом (5.0V)
16 BLK Осветите недостаток контржурным светом (VSS)

Адрес дисплея

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
Линия 1 8 0 8 1 8 2 8 3 8 4 8 5 8 6 8 7 8 8 8 9 8A 8B 8C 8D 8E 8F 90 91 92 93

модуль LCD характера 20x2 MCU практически с зеленым цветом освещает HTM2002A контржурным светоммодуль LCD характера 20x2 MCU практически с зеленым цветом освещает HTM2002A контржурным светоммодуль LCD характера 20x2 MCU практически с зеленым цветом освещает HTM2002A контржурным светом

модуль LCD характера 20x2 MCU практически с зеленым цветом освещает HTM2002A контржурным светом

HTM2002A.pdf
