Сварная головка - это специальная сварочная головка для орбитальной автоматической вольфрамовой дуги (без сварного провода), предназначенная для сварного соединения различных трубных фитингов.уплотнительная полость заполнена защитным газом, чтобы обеспечить хорошую защиту сварного шваИ в соответствии с требованиями заказчика, мы можем настроить композитные светильники в диапазоне диаметра трубы.Эта система крепления может обеспечить точное расположение сварных частей без необходимости позиционирования точечной сварки,чтобы предоставить клиентам высокоэффективные и качественные специальные сварочные пушки.Эта машина может использоваться с Tube Master200,iOrbital4000,iOrbital5000 программно управляемыми источниками электроэнергии для сварки,и может точно реализовать всепозиционную сварку труб / труб TIG, с высокой воспроизводимостью результатов сварки и идеальными результатами сварки. В основном используется в электронике, приборостроении, фармацевтике, инженерных установках, военной и атомной промышленности.
|
TC26 |
TC36 |
TC76 | TC156 |
TC-2 |
TC-3 |
TC-4 | |
|
Сварный материал |
Углеродистая сталь, нержавеющая сталь, сплав титана |
Углеродистая сталь, нержавеющая сталь, сплав титана |
Углеродистая сталь, нержавеющая сталь, сплав титана | Углеродистая сталь, нержавеющая сталь, сплав титана |
Углеродистая сталь, нержавеющая сталь, сплав титана |
Углеродистая сталь, нержавеющая сталь, сплав титана |
Углеродистая сталь, нержавеющая сталь, сплав титана |
|
Диаметр свариваемой трубы ((мм) |
Φ6 Φ22 1 / 4 ′′ 7/8 дюйма) |
Φ6?? Φ32 ((1/4′′ ′′ 11/4 дюйма.) |
Φ19.05 Φ63.53/4 дюйма～2 1/2 дюйма.) | Φ50.8 Φ168.3 ((2′′ 65/8") |
Φ12.7 Φ50.8 1 / 2 ′′ 3 ′′ |
Φ19.05 Φ7 ((3/4′′ ′′ 3′′) |
Φ38.1 Φ101.6 ((2′′ 4′′) |
|
Вольфрам OD ((мм) |
Φ1.0;Φ1.6 |
Φ1.6;Φ2.4 |
Φ1.6;Φ2.4 |
Φ2.4;Φ3.2 |
Φ1.6;Φ2.4 |
Φ1.6;Φ2.4 |
Φ2.4;Φ3.2 |
|
Скорость вращения ((rpm) |
0.6 ¢12 |
0.3?? 6 |
0.2?? 6 |
0.06 ¢1.2 |
0.24 ¢4.8 |
0.2·4 |
0.095 ¢1.9 |
|
Защитный газ |
Аргон |
Аргон |
Аргон | Аргон |
Аргон |
Аргон |
Аргон |
|
Способ охлаждения |
охлаждение водой |
охлаждение водой |
охлаждение водой | охлаждение водой |
охлаждение водой |
охлаждение водой |
охлаждение водой |
|
Поток охлаждения ((ml/мин) |
≥ 300 |
≥ 300 |
≥ 300 | ≥ 300 |
≥ 300 |
≥ 300 |
≥ 300 |
|
Номинальный ток |
60A рабочий цикл 60% |
65А рабочий цикл 60% |
75А рабочий цикл 60% | 100A рабочий цикл 60% |
75А рабочий цикл 60% |
75А рабочий цикл 60% |
100A рабочий цикл 60% |
|

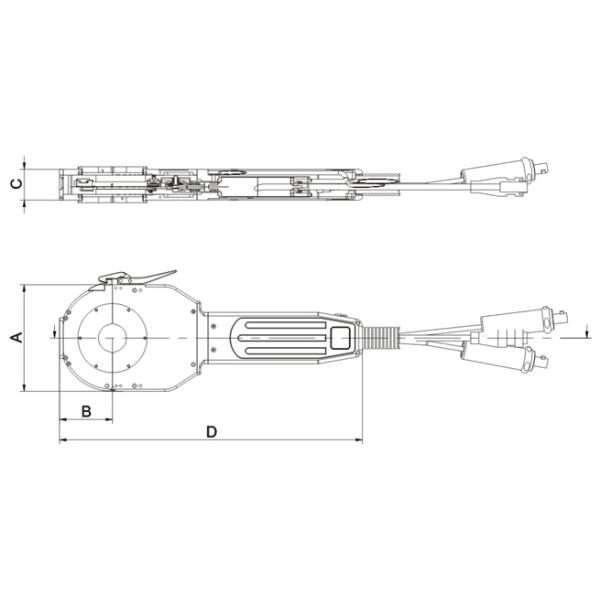

Основные размеры ((мм) |
|||||||
|
А. |
80 |
98 |
145 | 295 |
135 |
160 |
195 |
|
В. |
40 |
47 |
72 | 150 |
65 |
79 |
97 |
|
В |
40 |
41 |
43 | 61 |
38 |
38 |
57 |
|
D |
340 |
360 |
412 | 630 |
426 |
453 |
497 |
|
Масса ((kg) |
2.0 ((без кабеля) |
2.0 ((без кабеля) |
3.0 ((без кабеля) |
10.5 ((без кабеля) |
2.5 ((без кабеля) |
3.5 ((без кабеля) |
6 ((без кабеля) |
|
Размер ((мм) |
340*80*40 |
360*120*41 |
412*165*43 | 630*330*61 |
426*155*38 |
453*177*38 |
497*230*57 |
Принимается герметизированный дизайн, и эффект защиты более достаточен;
Патентованное гибкое автоматическое центральное устройство, точное позиционирование;
Подходит для сварки труб из тонкостенной углеродной стали, нержавеющей стали, титана и титановых сплавов;
Метод самосварки на основе синтеза;
Оборудованная кнопками управления на сварочной головке, сварочная голова проста в использовании и подходит для установки на месте.
