Датчик толщины TG110 покрытия Elcometer тестера толщины краски фильма встроенного принтера сухой


Применения:

TG110 измеряет толщину немагнитных материалов (например краски, пластмассы, эмали фарфора, меди, цинка, алюминия, хрома etc.) на магнитных материалах (например утюге, никеле etc.). часто использовал для того чтобы измерить толщину гальванизировать слоя, отлакируйте слой, слой эмали фарфора, слой фосфида, медную плитку, алюминиевую плитку, некоторую плитку сплава, бумажный etc.


Особенности:

• С различными внешними зондами, датчик можно приложить к измеряя толщине немагнитного покрытия на магнитном субстрате металла, так же, как непроводящему покрытию на немагнитном субстрате металла.
• 2 измеряя режима: одиночный или непрерывный, переменчивый.
• 2 режима работы: сразу или группа, переменчивые.
• Режим высокой точности: множественные измерения и автоматического метод фильтровать данных для уменьшения помехи результатов измерения
• Компенсация влияния температуры: компенсируйте искажение измерения причиненное перемещаться температуры.
• Дайте 5 статистически значений: номер средних, максимальных, минимальных, измерения, и стандартное отклонение.
• 2 метода калибровки можно приложить к датчику; И ошибку системы зонда можно исправиться с основным методом калибровки зонда.
• Хранение данных: хранение до 500 измерений.
• Установленная граница: измерения промежутка времени сигнала тревоги из границы.
• На данные по батареи показано емкость остатков батареи.
• Beep пробуждать.

• 5 статистических данных: СРЕДНИЙ, МАКСИМАЛЬНЫЙ, МИНИМАЛЬНЫЙ, НОМЕР, S.DEV

• Автоматическая функция выключения для сохранения времени работы от батарей.

Измеряя принципы

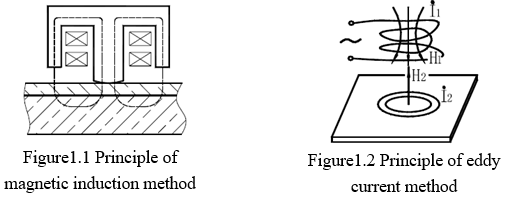

Датчик принимает 2 толщин-измеряя метода: метод магнитной индукции и метод вихревого тока.

Метод магнитной индукции: Зонд и магнитный субстрат металла сформируют замкнутую магнитную цепь когда зонд контактируя с покрытием; магнитное сопротивление замкнутой магнитной цепи меняет должное к существовать немагнитного покрытия. Толщину покрытия можно измерить через изменение магнитного сопротивления.

Метод вихревого тока: Высокочастотный переменный ток производит электромагнитное поле в катушке зонда; вихревой ток будет сформирован на субстрате металла когда зонд контактируя с покрытием, и вихревой ток будут иметь влияние обратной связи на катушке в зонде. Толщину покрытия можно высчитать через измерять влияние обратной связи.

Диапозон применения показан зондами доступными.

- F зондирует работу на принципе магнитной индукции и должен быть использован для немагнитных покрытий как алюминий, хром, медь, цинк, краска и политура, эмаль, резиновый etc., на утюге или стальном субстрате; они также соответствующие для сплавленной и затвердетой магнитной стали.

- N зондирует работу на вихретоковом принципе и должен быть использован для изолировать покрытия на всех цветных металлах и на аустенитных нержавеющих сталях, например краска, анодируя покрытия, керамика, etc. приложили на алюминии, меди, заливке формы цинка, латуни, etc.

Технические параметры

Измеряя ряд и точность (см. таблицу приложения 1)

Рабочая Среда

• Температура: 0℃~40℃
• Влажность: 20%RH~90%RH
• Без сильного магнитного поля

Сила

• перезаряжаемые батареи лития 2*3.7V

Размер и вес

• Размер: 198mm×82mm×30mm

• Вес: о 320g

Параметры таблицы 1 приложения технические


Ссылка выбора зонда таблицы 2 приложения

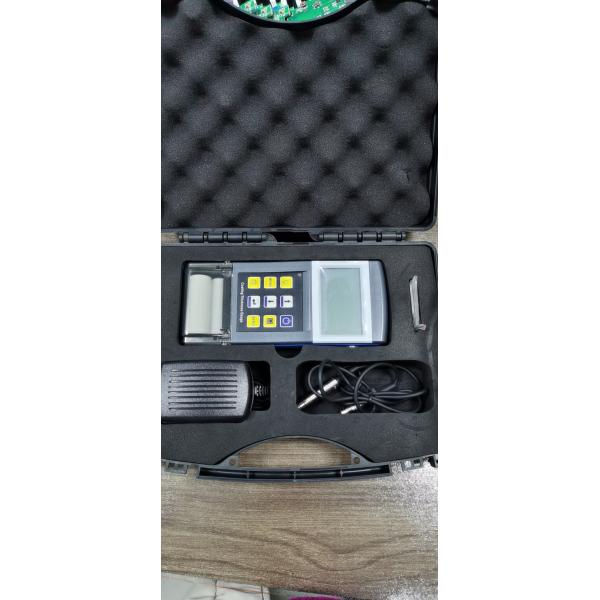

Конфигурация

Конфигурация Table1-1
