Мощный вакуумный электрический секционировщик с дистанционным управлением переменного тока, автоматически управляемый вертикальным высоковольтным крючком

Описание продукта:

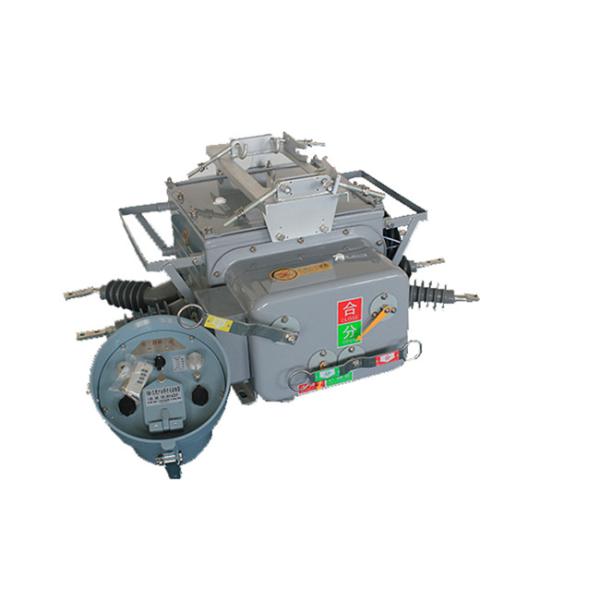

Вакуумный электрический секционировщик ZW20-12 ((F) является новым продуктом, который объединяет несколько функций в одно интеллектуальное устройство.переключатель вакуумной нагрузки, перекрыватель и секционизатор, предлагающий универсальность и эффективность в различных приложениях.

Основные компоненты переключателя ограничения нагрузки включают вакуумный прерыватель, контроллер CH-40 и внешний трансформатор напряжения.В то время как контроллер CH-40 обеспечивает продвинутую защиту, управления и коммуникационных функций. внешний трансформатор напряжения, который является дополнительным для линий автоматизации распределения кольцевых сетей,может использоваться для двусторонних PT (потенциальных трансформаторов) соединений.

Этот продукт широко используется в городских и сельских электрических сетях 10 кВ и 13 кВ. Он служит выключателем отключения, контактным выключателем,и автоматическое устройство переключения для развертывания нагрузки на линию в кольцевых сетяхКроме того, он может функционировать как переключатель границы (обычно известный как сторожевой) в ветвях электроснабжения, а также как переключатель и секционизатор в воздушных распределительных сетях.

Вакуумный электрический секционировщик предлагает возможности дистанционного управления, позволяющие эффективно контролировать и контролировать.,облегчение бесперебойной интеграции в системы автоматизации распределения.

Устройство использует надежные механизмы обнаружения и оценки, в том числе способность обнаруживать нулевой ток последовательности уровня mA и токи короткого замыкания между фазами.Это позволяет автоматически устранять однофазные сбои заземления и фазовые сбои короткого замыкания, улучшая возможности системы управления неисправностями.

Главный выключатель вакуумного электрического секционизера использует технологию вакуумной дуги, а изоляционная система включает смешанную газовую изоляцию SF6 и N2.взрывозащищенныйВнутреннее отделение заполнено смешанным газом SF6 и N2,который предотвращает утечку и гарантирует, что внешняя среда не влияет на производительность устройства.

Механизм работы пружины переключателя граничной нагрузки разработан с учетом миниатюризации и оптимизации производительности,что приводит к более высокой надежности действия по сравнению с традиционными механизмами пружиныЭто улучшение конструкции повышает общую операционную эффективность и срок службы устройства.

Вертикальный крючок GW9-10 - это электрический выключатель, предназначенный для изоляции участка электрической сети или системы от остальной части системы в целях обслуживания или ремонта.Он обычно используется в высоковольтных системах передачи и распределения электроэнергии.

Выключатель предназначен для открытия и закрытия при нормальных или ненормальных условиях, таких как сбой или перенапряжение.физически отключает отсек системы от остальной части сети, предотвращая поток электричества в этот участок.

Высоковольтные переключатели отключения, как правило, предназначены для работы при напряжении от 600 вольт до 765 000 вольт, и они могут работать вручную или автоматически.Они обычно устанавливаются в подстанциях или на электростопах., и являются важным компонентом инфраструктуры электрической сети.

Двойной эффект от использования, когда изоляторный переключатель серии GW9-10 может использоваться с вакуумными выключателями.



Характеристики контроллера:

Интеллектуальный терминальный контроллер с защитой, автоматическим управлением, проверкой / запросом, коммуникацией, управлением программным обеспечением и другими функциями.

1 Полностью функционирует

· Идеальная защита линии, дистанционное управление, сигнализация, дистанционный мониторинг и другие функции.

2 Недорогое и практичное

· GSM-сеть без каких-либо инвестиций в аппаратное обеспечение связи, купить SIM-карту для открытия SMS-услуги;

использование специальных мобильных телефонов, шифрование информации, проверка пароля и другие средства безопасности;

· GSM-модуль может указать номер мобильного телефона, принимать только связанный мобильный телефон жизни;

· Зашифровать текстовые сообщения для дистанционного управления и других точек управления. · Зашифровать текстовые сообщения, которые контролируют жизнь, такие как дистанционное управление.

· Предварительные настройки - подтверждение - выполнение - возвращение в режим дистанционного управления школы, чтобы обеспечить безопасность управления системой, чтобы предотвратить неисправность.

4 Простая в создании система

· Нет необходимости устанавливать какую-либо линию связи и отладки линий связи.

· Просто правильно установить терминал интеллектуального мониторинга SMS, вставить SIM-карту, установить указанный номер мобильного телефона, и система начнет работать.

5 Мобильное наблюдение в любое время и в любом месте

· В любом месте, где есть сигнал, его можно контролировать и просматривать в режиме реального времени, без необходимости специального персонала для контроля.



Особенности:

1 Сильная противопожарная способность, высокая устойчивость к высокой и низкой температуре, отсутствие опасности горения и взрыва.

2 полностью закрытая конструкция, коробка заполнена газом SF6, хорошая герметика, подходящая для высоких температур и влажных районов.

3 встроенный CT, выходный ток для интеллектуального устройства управления для анализа информации, и соотношение может регулироваться, терминал соединения подключен к соответствующему терминалу.

Устройство является новым, простым, небольшого размера, легкого веса, безопасной и надежной эксплуатации.

5 В оболочке видно "хранилище энергии", "точки" и "объединенные" состояния.




Структура:

1Защита и мониторинг релей микрокомпьютера: выключатель ZW20-12 имеет в качестве контроллера устройство защиты и контроля релей на основе микрокомпьютера.Эта передовая технология позволяет точно и интеллектуально обнаруживать неисправности, анализ и контроль, улучшение общей производительности и надежности выключателя.

2Устойчивость к выветриванию и конденсации: выключатель предназначен для устойчивости к естественному выветриванию и конденсации.Он включает в себя прочные материалы и защитные меры для обеспечения надежной работы даже в суровых условиях окружающей среды, повышая его долговечность и долговечность.

3.Авиационное соединение соединителя: полезная модель выключателя ZW20-12 подключена к корпусу выключателя через авиационный соединитель.Этот тип соединителя обеспечивает безопасные и надежные соединения, минимизируя риск неисправных или неисправных соединений и обеспечивая стабильную связь и управление между контроллером и корпусом выключателя.

4Высокий уровень надежности и защиты соединения: выключатель обеспечивает хорошую надежность соединения, обеспечивая последовательные и безопасные электрические соединения в системе.обеспечивает высокий уровень защиты, защищая внутренние компоненты и электрические цепи от внешних факторов, таких как пыль, влага и физические повреждения.

5Аналоговые входные каналы: контроллер выключателя ZW20-12 включает в себя четыре аналоговых входных канала.Ток в фазе СМониторинг в режиме реального времени и сравнение этих значений с заранее установленными порогами позволяют точно выявлять неисправности и принимать соответствующие меры.

6Выявление и обработка неисправностей: контроллер непрерывно контролирует электрические параметры и сравнивает их с фиксированными значениями для обнаружения неисправностей линии.контроллер начинает соответствующую обработку, такие как включение выключателя или активирование защитных мер, обеспечивающих эффективное и своевременное

Применение

1.Выключатель отключения и контактный выключатель: выключатель ZW20-12 ((F) может использоваться в качестве выключателя отключения или контактного выключателя в конфигурации кольцевой сети систем распределения электроэнергии.Он позволяет открывать и закрывать цепи во время технического обслуживания или повреждений.

2Автоматическое устройство переключения: оно служит автоматическим устройством переключения, позволяющим осуществлять переключение нагрузки в конфигурации кольцевой сети.Эта особенность повышает гибкость и эффективность распределения энергии.

3.Пограничный переключатель: в ответвленных линиях источника питания выключатель ZW20-12 ((F) может функционировать как граничный переключатель или "хранитель"." Он помогает контролировать и защищать ветви от сбоев и аномальных условий.

4.Подключатель и секционизатор: выключатель может работать как перекрыватель и секционизатор в воздушных распределительных сетях.Он автоматически восстанавливает питание после временных сбоев и изолирует неисправные секции, чтобы минимизировать влияние отключений.




Технические параметры:

ZW20-12 ((F)

GW9-10
