ZW20-12 ((F) Электрический наружный вакуумный выключатель 180 кг с порцелановым изоляционным разъединителем

Описание продукта:


Внешний вакуумный выключатель ZW20-12 ((F) является универсальным и интеллектуальным устройством, которое сочетает в себе функции вакуумного выключателя, выключателя вакуумной нагрузки, перекрывателя и секционизатора.Он предназначен для использования в распределительных сетях 10 и 13 кВ, особенно в городских и сельских электросетях.

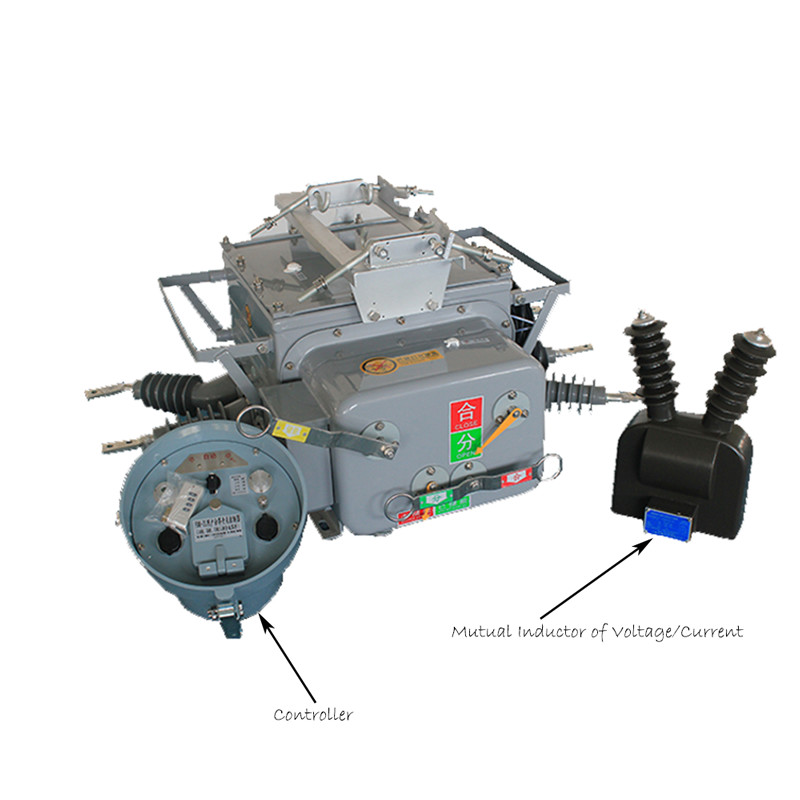

Основные компоненты выключателя ZW20-12 ((F) включают вакуумный выключатель, контроллер CH-40 и внешний трансформатор напряжения.Вакуумный разрывчик отвечает за прерывание и создание электрических цепейВнешний трансформатор напряжения помогает в точном измерении напряжения для целей управления и мониторинга.



Характеристики контроллера:

1. С 485 / 232 коммуникационный интерфейс, или через оптическое волокно, беспроводной дистанционный мониторинг; Ускорение функции после повторного закрытия; когда переключатель тяжелый,автоматическое отключение ускорения при постоянной неисправности;
2- Дистанционный переключатель, должен ускорить запуск:
3.Три перекрытия / ручное закрытие для ускорения отключения и перекрытия перекрытия: Пользователь отправляет питание после ремонта линии, если он забыл удалить заземление g время задержки может быть регулировано;
4.Схема закрытия прыжка использует конструкцию, противодействующую неправильной работе, и имеет функцию противопрыжка;
5.Нулевой ток может различать внутризоновые и внезоновые разломы;
6Дистанционный переключатель предназначен для предотвращения неисправности.



Применение:


1.Выключатель отключения и контактный выключатель: выключатель ZW20-12 ((F) может использоваться в качестве выключателя отключения или контактного выключателя в конфигурации кольцевой сети систем распределения электроэнергии.Он позволяет открывать и закрывать цепи во время технического обслуживания или повреждений.
2Автоматическое устройство переключения: оно служит автоматическим устройством переключения, позволяющим осуществлять переключение нагрузки в конфигурации кольцевой сети.Эта особенность повышает гибкость и эффективность распределения энергии.
3.Граничный переключатель: в ответвленных линиях источника питания выключатель ZW20-12 ((F) может функционировать как граничный переключатель или "хранитель"." Он помогает контролировать и защищать ветви от сбоев и аномальных условий.
4.Закрыватель и секционизатор: выключатель может работать как перекрыватель и секционизатор в воздушных распределительных сетях.Он автоматически восстанавливает питание после временных сбоев и изолирует неисправные секции, чтобы минимизировать влияние отключений.



Условия окружающей среды

1Высота: 2000 метров.
2Температура окружающей среды:на улице -30°C~+55°C
Самая высокая среднегодовая температура составляет 20°C
Максимальная среднесуточная температура 30°C
3Относительная влажность: 95% (25°C)
4Сейсмическая способность: ускорение на уровне земли 0,3 г
Вертикальное ускорение на земле 0,15 г
В то время как действует для трех синус волны
Фактор безопасности 1.67
5Сила сейсмической: 7 градусов.
6Максимальная суточная разница температуры:25°C
7.Место установки: наружная воздушная линия 10 кВ, точка разграничения ответственности пользователя
8Способ заземления:Неутральная точка не касается, заземление дуговой катушки и заземление с низким сопротивлением



Технические параметры:



Двойной эффект от использования, когда изоляторный переключатель серии GW9-10 может использоваться с вакуумными выключателями.
