Конфигурация ключевого компонента
★Устройство привода
•Вентилятор серии Fengshen использует тайваньский/немецкий двигатель коробки передач
• Серия Fengxing принимает первый в отрасли неуглеродный щетка, большой крутящий момент, двигатель постоянного тока, заменяющий традиционный редуктор скорости двигателя, реализуя высокую интеграцию,повышение надежности и эффективности передачи
★Устройство управления
•Вентилятор серии Fengshen использует инвертор тайваньской / немецкой марки для непрерывной смены скорости (опциональный взрывозащитный контроллер) для настройки защиты от перегрузки выключателя;охлаждающий вентилятор и другие компоненты
•Вентилятор серии Fengxing использует специальный контроллер без щетки
★лопатка вентилятора
• Материал лезвия вентилятора использует магний алюминиевый сплав Т6, коррозионная стойкость, высокая прочность, высокая прочность
•Усовершенствованное программное обеспечение для моделирования жидкости (CFD) для моделирования и испытания в аэродинамической трубе;
•Функция задержки запуска значительно уменьшает нагрузку и удар двигателя, а срок службы увеличивается
★Компоненты конструкции
•Структурные детали сформированы лазером Q235B, изгибая упрощающую структуру, и самая толстая часть составляет 8 мм.
•Для болтов используются высокопрочные болты из сплавной стали и антискользящие гайки.
• Структура натяжного каната из стальной проволоки и поворотника для стабилизации вентилятора от падения
• Интегрированное шасси может предотвратить риск перелома, противопадающая конструкция сцепления может избежать дефектов винта, шасси можно сбросить,конструкция расположения отверстий фанеры может предотвратить скольжение, регулируемая структура подходит для любых условий установки, а дуговой регулируемый дырки талии может быть регулирована, чтобы обеспечить плоскость уровня лопатки шасси
"DAISEN"промышленный потолочный вентилятор технический стандарт
Общий
Номер модели ----------------------------------------------------------------------------------DS-7.3
Режим работы -------------------------------------------------------------------------------------------------------------------------- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
Диаметр -------------------------------------------------------------------------------------------- 24 футов / 7,3 метра
Стиль лезвия --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Количество лопастей ------------------------------------------------------------ 6
Номинальная лошадиная сила ---------------------------------------------------- 2,0 л.с. / 1,5 кВт
Вешальная масса (в среднем) ---------------------------------------------------------- 156 кг
Масса груза (включая контрольную коробку, оборудование для монтажа) (среднее) 186 кг
Максимальная дБ
* Значения dB получены путем испытаний.
Производительность (при максимальной скорости)
Перемещение (фвд, дуновение вниз) ---------- 16800 CMM (( м3/мин)
Максимальная скорость 50 оборотов в минуту
Использование энергии @ Максимальная скорость ----------------------- 1,5 кВт
Эффективность @ 100% Максимальная скорость ------------------------------------------ 8.53CMM/Watt
Максимальная эффективная площадь ((различается в зависимости от разной высоты установки, а также под препятствиями)----600-1400 м2
Типичное промышленное расстояние ---------------------------------------------12-40 метров
Монтаж оборудования
Стандартная установка
Универсальный I-Beam Clamp с вращающимся соединением и 250 мм падающей
Глюлам монтаж (необязательно) скобки с/ вращающимся суставом &200MM Drop
Дополнительные расширения капель (Puyou)--------- До 2 м в 20 см
Двигатель
Двигатель передач --------------------------------------------------- CV40-30-1500
конструкция подшипника ------------------------------------------------------- SKF подшипник для тяжелой нагрузки
Продолжительность -------------------------------------------------------------------- 12 лет
HP ----------------------------------------------------------- 2 / 1,5 кВт
Температура окружающей среды -------- -20 °C до +40 °C
Класс изоляции H
Класс защиты
Рабочее состояние непрерывное S 1
Фактор обслуживания 0,8/0.78
Коробка передач
Тип ------------------------------------------------------------ 2-ступенчатый спиральный
Продолжительность эксплуатации
Контрольная панель двигателя (MCP)
Стандартная мощность и максимальная амперность -------------------- --220В 2Ø (16А) или 380Ø (320А)
Силовой индикатор--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
РЧ-линейный фильтр
Воздушный отключатель Шнайдер 220V1Ø 16A 380V3Ø16A
Кабель двигательного привода VFD -----------------RVV1*
Преобразователь частоты
Регулятор частоты без полюса, (с 1,5 кВт) 380В/220В
Компоненты безопасности
винтовой винт
механическая противовыпадающая конструкция
стальные кабели, покрытые пластмассой
Сцепления для удержания лезвия (6), кабель безопасности, провода для подтягивания (только для потолка)
высокопрочные винты и антискользящие гайки в 8 штук.8,10.9, 12,9 степени для различных конструкций.
Гарантия
Годовая гарантия на двигатель, лезвие, коробку передач и панель управления.
Модель продукта
| |
Модель |
Напряжение |
Сила |
Диаметр |
Максимальная скорость |
Объем |
Уровень шума |
Вес |
| Фэншэнь сеиры |
ДС-7.3 |
220V/380V |
1.5 кВт |
7.3M |
50 |
16800 м3/мин |
≤ 60 |
156 кг |
| ДС-6.6 |
220V/380V |
1.5 кВт |
6.6M |
55 |
12862 м3/мин |
≤ 60 |
151 кг |
| ДС-6.0 |
220V/380V |
1.5 кВт |
6.0M |
60 |
12261 м3/мин |
≤ 60 |
148 г |
| ДС-5.4 |
220V/380V |
1.5 кВт |
5.4М |
65 |
11963 м3/мин |
≤ 60 |
144 кг |
| Серия Фэнксинг |
ДС-4.8 |
220 В |
0.75 кВт |
4.8M |
75 |
10675 м3/мин |
≤ 40 |
60 кг |
| ДС-4.2 |
220 В |
0.52 кВт |
4.2M |
85 |
5213 м3/мин |
≤ 40 |
56 кг |
| ДС-3.6 |
220 В |
0.40 кВт |
3.6M |
95 |
3326 м3/мин |
≤ 40 |
52 кг |
| ДС-3.0 |
220 В |
0.35 кВт |
3.0M |
120 |
2673 м3/мин |
≤ 40 |
48 кг |
Сравнение трех методов охлаждения на 1000 квадратных метров
| Режим охлаждения |
Количество |
Мощность/единица |
Высокая мощность |
Общее сравнение |
| Центральный кондиционер |
1 |
80 кВт |
80 кВт |
Стены, двери и окна завода должны быть изолированы.и стоимость обслуживания замены фильтра и добавления хладагента высока |
| Традиционный промышленный веер |
40 |
00,3 кВт |
12 кВт |
Установка традиционных настенных вентиляторов ограничена стенами и колоннами.Не безопасно смешивать волосы сотрудников с лезвиями вентилятора., который занимает небольшое пространство и имеет короткий срок службы |
| 7.3M большой промышленный потолочный вентилятор |
1 |
1.5 кВт |
1.5 кВт |
Большая площадь покрытия, длительный срок службы, низкие затраты на техническое обслуживание, установка не занимает площади мастерской, безопасность и охрана окружающей среды |
Потребление энергии большого промышленного потолочного вентилятора составляет около 1 / 50 центрального кондиционера и 1 / 10 традиционного промышленного стенного вентилятора
***Подходящие места установки: любая достаточно высокая конструкция завода, спорт Центр, логистика место,мастерские по ремонту автомобилей, супермаркет, аэропорт, мастерская по упаковке, животноводческая промышленность, все виды залов, а также фитнес-центр и т.д.
***Высота установки: продукты серии "Fengshen" для высоты от 6 до 20 метров.
Продукты серии "Фэнксинг" для высоты от 3 до 6 метров.
***Решения для трех основных типов монтажных конструкций, как показано на рисунках выше.
Существуют различные формы строительных конструкций.
Поток воздуха вентилятора

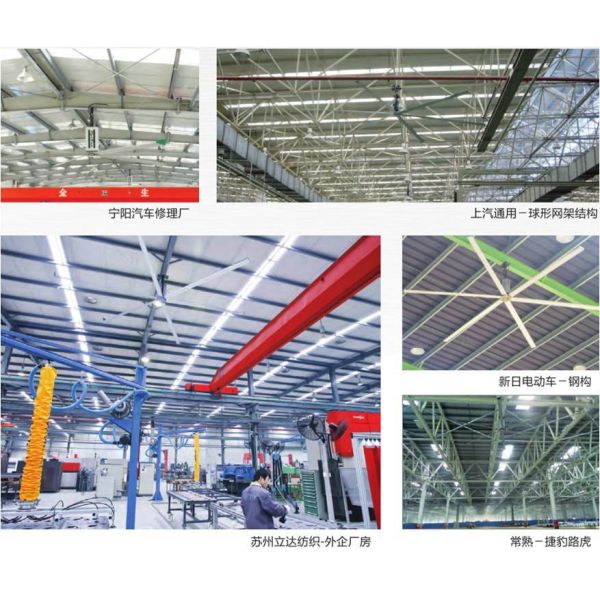

Типичные приложения клиентов
