Машина механической башенки КНК пробивая 30 таблица деятельности давления 1250×5000 тонны для индустрии шкафа

Одно. Параметр машины основной технический

1. принимает систему ФАНУК/КНК Рексротх и модуль сервопривода, с быстрым ответом и высокой точностью.

2. ось кс принимает двойной ведущий брус для направлять, шкаф шестерни для управлять, оно очень стабилизирована с высокоскоростной и высокой точностью, который достигли международный уровень.

3. 5-ось полностью электрический контроль, может осуществить пробивать, протягивающ, и ролик формируя технологию етк, соответствующее для обработки металлического листа точности.

4. сбережения энергии, положение боевой готовности без потребления электроэнергии, эффектно уменьшают энергопотребление; Смогите выбрать пуховые режим, тишь и защиту среды.

5. тип машина экономики встроенной башенки КНК маховика пробивая, принимает выдвинутую Германией систему численного контроля особенную, оборудованную с цифровым мотором сервопривода АК, скорость более быстра и стабильность выше.

6. Адопт импортировало мотор сервопривода бренда, ведущий брус, винт, электрическую деталь и пневматический компонент.

7. Адопт импортировало муфту, тормоз в пункте времени, верхней части и тоттом мертвом располагая точность.

8. принимает тип интегрированный отливкой толстый диск АМД стандартной прессформы юррет и интернатионал башенки АМАДА стандартный толстый отливает в форму.

9. примите полный тип пневматическую струбцину поплавка, пробивая, лист смогите плыть вверх и вниз совместно, эффектно исключите штемпелевать запасную емкость, улучшите обработку точности.

10. оборудованный с сконцентрированным смазывая прибором, уменьшите кинематическое трение пар, улучшите срок службы.

Преимущества:

1.  Мы Китай водя изготовитель пробивая машины башенки КНК.

2. определенный Алибаба поставщик золота.

3. проверенный заведением осмотра аттестации Веритас конторы.

4. 100% осмотров КК перед пересылкой.

5. самое лучшее качество & самое лучшее обслуживание с конкурентоспособной ценой.

6. подгонянный, отвечайте ваши потребностямы.

7. хорошая стабильность, низкая интенсивность отказов (техническая зрелость, техническое высыпание, квалифицированные рабочие).

8. восхитительное возникновение (зрелое ремесло).

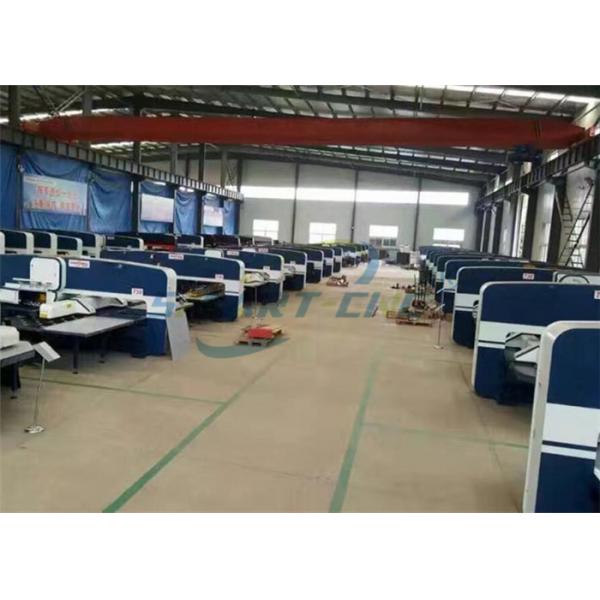

9. большие фабрики, проворная доставка.

10. строгий качественный отдел осмотра.

11. продажа фабрики сразу с конкурентоспособной ценой.

12.  Над опытом продукции 10 лет.

13.  Профессиональная проектная группа, который нужно служить вы.

14.  Сертификат КЭ уверяет вас наше качество.


2. Описание содержания машины
1. система управления: Примите система кнк Испании Фагор/Сименса, полу-закрытое управление петли, объедините с модулем сервопривода пунша численным управлением Эстун, который может осуществить управление 4 осей в то же время, оборудованным с УСБ, интерфейсом связи Р232 который может осуществить приемную, кулуарным программированием.
Программное обеспечение: Принимает программное обеспечение КНККАД смогите осуществить что графики АутоКАД автоматически преобразовывает обработку процедуры, приносит их собственное управление архивом прессформы, автоматическое оптимизирование пути обработки, осуществляет перестановку планки материальную автоматическую, перестановку плиты автоматическую, никакую зону нечувствительности для обработки; Деятельность проста, и может осуществить деятельность одн-щелчка;
2. штемпелевать вопрос: Фюзеляж тип стальная заварка о, пропуск целого путем закалять обработку, убеждается возникновение и долгосрочная стабильность оборудования хорошие;

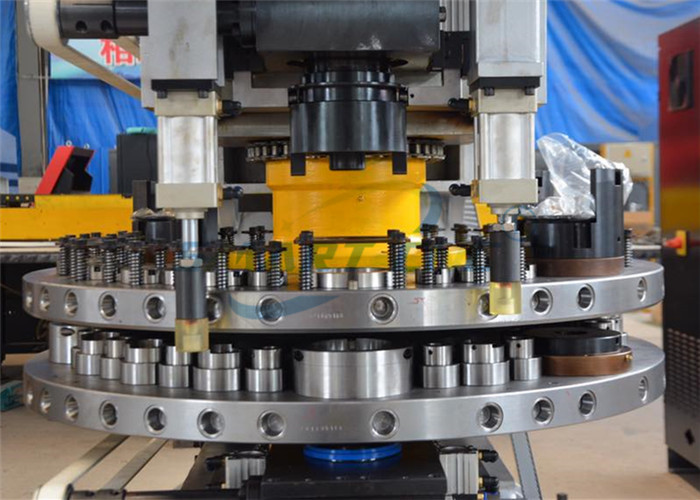

3. организация башенки: Примите высокопрочное узелковое литое железо для того чтобы бросить в объединенную толстую плиту прессформы башенки, толщину 80мм, через термическую обработку, который нужно получить освобожданной внутреннего стресса, твердое хорошее, стабильность точности, удар - устойчивая способность хорошая; значительно улучшать срок службы прессформы;
4. прессформа: принимает прессформу башенки АМАДА стандартную толстую, удобную для ежедневных обслуживания и поставки;
5. мотор/привод: Управляющее устройство мотора сервопривода Астон высокомощное и сервопривода, быстро проходит 3000 р/мин, высокая питаясь скорость, высокая точность;
6. винты шарика перехода: Винты шарика Германии, точность ранга аттайнабилиты 5;
7. ведущий брус: Проводник Тайваня линейный, с более широким типа Фланц слайдером для обеспечения оборудования работая больше стабильности;
8. цилиндр ориентации: Цилиндр бренда Кореи импорта для того чтобы достигнуть точный располагать цели запирать;
9. редуктор: Редуктор червя турбины точности, с типа диапазон функцией тормоза, уменьшает удар к мотору сервопривода после того как оператинг прессформы высокоскоростной, в то же время гарантирует точность башенки высокоскоростную располагая;
10. струбцина: Примите тип пневматическую струбцину поплавка, смогите быть вместе с плитами плывите, избегите искажение плит;
11. таблица деятельности: Высококачественные кунтертопс стального шарика щетки смешанные, значительно уменьшают движение плиты трением, эффективную поверхность плиты защиты;
12.  Смазывая система: Примите станцию автоматического регулирования станции масла, согласно времени пресет, ведущему брусу, винту етк основной механизм передачи может осуществить автоматическую централизованную смазку;
13.  Основные электрические детали: реле, светоэлектрические датчики, контактор, етк все принимают бренд Омрон и Шнайдер, долгосрочную гарантию безопасность прибора;
станция 14.Ротатинг: Примите стандартную структуру механизма червя и колеса червя вращая, весь механизм обработан обрабатывающим оборудованием высокой точности меля, полно гарантирует центризовать верхнего и более низко отливает в форму после долгосрочного вращения вращая станции, увеличивает срок службы прессформы, эффектно разрешает затруднение произвольного угла пробивая и уравновешивая;
15.  Штемпелевать основную систему сервопривода: Принимающ мотор сервопривода ЭСТОН высокомощный, частота пунша до 1900 раз, конюшня силы пунша, используя водяное охлаждение, стабильность выше.
3. Список конфигурации

Спецификация пунша башенки КНК

Модельное имя		Пунш КНК механический			Пунш КНК гидравлический		Пунш сервопривода КНК полный
Модель продукта		СКК30-16	СКК30-24	СККС30-24	СКТК30-24	СКИК30-32	СКСК30-32	СКСК30-36
Номинальная сила	КН	300	300	300	300	300	300	300
Размер таблицы деятельности	мм	1250×2500,3200,4000,5000 1500×2500,3200,4000,5000
Номер станции	Части	16	24	24	24	32	32	36
Диаметр Макс.пунчинг	мм	Ø88.9	Ø88.9	Ø88.9	Ø88.9	Ø88.9	Ø88.9	Ø88.9
Диаметр станции Макс.пунчинг вращения	мм	нет	нет	Ø50.8	Ø50.8	Ø50.8	Ø50.8	Ø50.8
Контролируя оси	Часть	3	3	4	4	4	5	5
Работая точность	мм	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1
Пробивая частота	Хпм	160~250	160~250	160~250	0~500	0~500	0~500	0~500
Скорость Макс.мове для плиты	м/мин	60	60	60	60	60	60	60
Толщина Макс.плате	мм	6	6	6	6	6	6	5
Воздушное давление	Мпа	0,55	0,55	0,55	0,55	0,55	0,55	0,55
Сила	КВ	18	20	21	28	28
