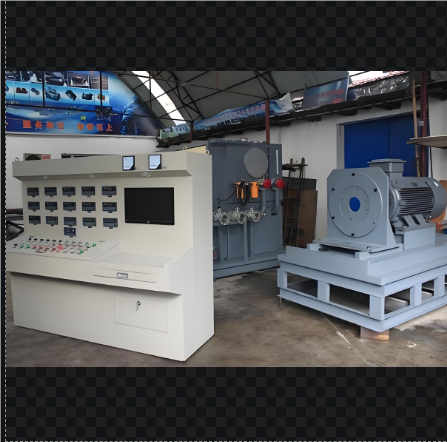

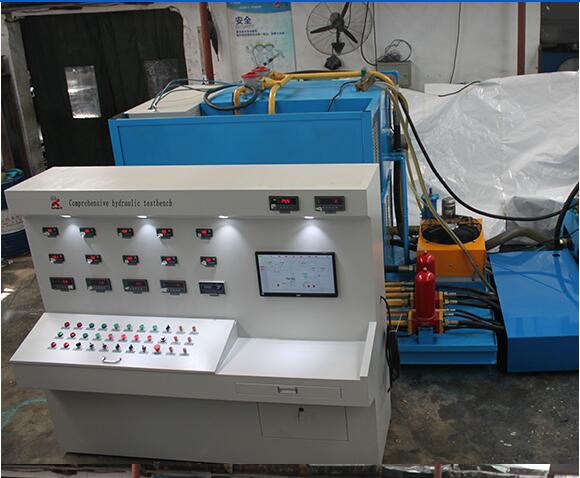

Испытательная скамейка гидравлического насоса / двигателя

Краткое введение

Комплексная гидравлическая испытательная скамейка - это специализированное оборудование, используемое для испытаний и оценки гидравлических компонентов на предприятиях технического обслуживания.Система выбирает высококачественные гидравлические и электрические компоненты и аксессуары из-за рубежа, обладает характеристиками компактной конструкции, надежного качества, разумной конструкции, простоты эксплуатации и обслуживания,

Гидравлическая система этой испытательной скамьи имеет закрытую структуру нефтяного бака, что позволяет ей работать в пыльной среде.следует обращать внимание на регулярную очистку пыли на гидравлическом оборудовании во время использования, чтобы обеспечить хорошую теплораспределение и чистоту масла гидравлической системы..

Структурные характеристики

Данное устройство использует электродвигатель в качестве приводной системы для всей испытательной базы и оснащено двумя двигателями масляного насоса в качестве вспомогательных систем подачи топлива для испытательной базы.Испытательная скамейка разделена на четыре части.: группа клапанов топливного бака энергостанции насоса; испытательный блок насоса; испытательный блок двигателя; управляющий блок.и легкая установка.
Он использует конструкцию блока нефтяной цепи, система имеет характеристики низкой утечки, компактной структуры, легкой демонтажа и сборки.
Выходная петровая схема расположена аккуратно и четко, что облегчает эксплуатацию и установку.


Основные параметры:

Мощность: 160 КВт + 22 КВт + 2,2 КВт + 0,8 КВт + 0,8 КВт + 0.75
Максимальное давление: 35 МП;
Основной поток системы: 550L+550L
Скорость гидравлического насоса: 0-1500 р/мин
Функциональная конфигурация и параметры испытательной скамьи:
Функция: гидравлическая комплексная испытательная скамейка может испытывать следующие компоненты:
Основные испытания: одиночные и двойные гидравлические насосы; открытые и закрытые гидравлические насосы; аксиальный высокоскоростной гидравлический двигатель и т.д.
Режим привода: мощность электродвигателя 160 кВт; скорость вращения 0-1500 р/мин

Проверенные предметы
Испытание проверки смещения: без нагрузки, измерение смещения.
Испытание объемной эффективности: измерение объемной эффективности в номинальных условиях эксплуатации.
Испытание перегрузки: максимальное смещение, номинальная скорость,и номинальное давление гидравлического насоса должно работать менее 1 минуты при 110% или максимальном давлении (в зависимости от мощности испытываемого компонента).
Внешняя утечка: при вышеуказанном испытании проверяется ситуация с утечкой уплотнительной части.
Точность испытания: (1) Давление: точность ± 0,1%, диапазон измерений 0-35Mpa
(2) Скорость потока: точность ± 0,5%, диапазон измерений 5-400 л/мин
(3) Скорость: точность ± 0,5%, диапазон измерений 0-2200 р/мин
(4) Температура: точность ± 1 °C, диапазон измерений -20-100 °C
