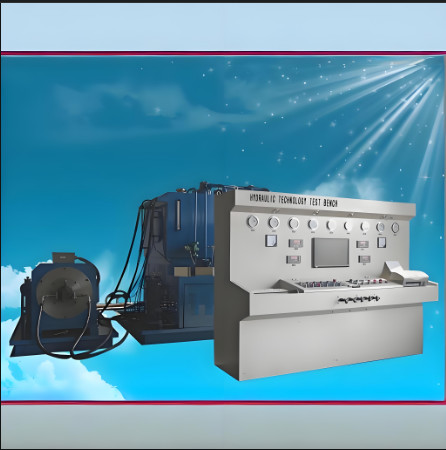

Комплексный испытательный стенд для гидронасосов / моторов

Краткое введение

Комплексный гидравлический испытательный стенд - это специализированное оборудование, используемое для тестирования и оценки гидравлических компонентов на предприятиях технического обслуживания. Система выбирает высококачественные гидравлические и электрические компоненты и аксессуары из отечественных и зарубежных источников и обладает характеристиками компактной структуры, надежного качества, разумной конструкции, простоты эксплуатации и обслуживания.

Гидравлическая система этого испытательного стенда использует конструкцию с закрытым масляным баком, что позволяет ему работать в запыленной среде. Однако при использовании следует уделять внимание регулярной очистке пыли на гидравлическом оборудовании, чтобы обеспечить хорошую теплоотдачу и чистоту масла в гидравлической системе.

Спецификация

• Fункциональные требования: Доступно для в основном тестировать гидронасосы (открытые, закрытые, двойные открытые насосы), высокоскоростные моторы
• .

Испытательный стенд также выполняет вспомогательное тестирование для гидроцилиндров, низкоскоростных гидромоторов и клапанов

Высокая скорость мотор должен быть протестирован в соответствии с методом тестирования насосов.

Низкоскоростной мотор тестируется простым методом. Установите насос на испытательный стол. Насос соединяется с электродвигателем мощностью 90 кВт. Позвольте электродвигателю приводить в действие насос, а затем позвольте насосу приводить в действие низкоскоростной гидромотор.

Fункции и параметры испытательного стенда

1. тображениеривод: скорость вращения, расход и температура отображаются на цифровом .метре. Давление отображается механическим измерителем. Все данные испытаний будут отображаться на компьютере.11. Подача масла от испытательного стенда к насосу, нуждающемуся в испытании: как самовсасыванием, так и принудительным способом2,

Скорость регулировка режим: управление частотным преобразователем 0-1500 об/мин.3,

Режим нагрузки: двунаправленная нагрузка, через направляющий предохранительный клапан, 35 МПа, могут быть протестированы тандемные насосы.4. Макс. расход системы: ≦330 л/мин × 2 контура

5.

Высокое давление вспомогательный система:макс. давление 3 МПа, макс. расход ≦330 л/мин

6.

Низкое давление вспомогательный система:макс. давление 3 МПа, макс. расход ≦330 л/мин

7. Испытательный стенд следует использовать при температуре 10-60℃

8. воздушно-масляный радиатор для охлаждения масла

9. датчик и управляющая электрическая мощность: DC24 В

10..

Отображение режим: скорость вращения, расход и температура отображаются на цифровом .метре. Давление отображается механическим измерителем. Все данные испытаний будут отображаться на компьютере.11. Подача масла от испытательного стенда к насосу, нуждающемуся в испытании: как самовсасыванием, так и принудительным способом12. Испытательный стенд способен тестировать насосы как по часовой стрелке, так и против часовой стрелки

13, Испытательный стенд оснащен тележкой для оборудования масляного фильтра для рециркуляции протекшего масла

14, объем масляного бака: 1000 л

15. масло на входе и выходе фильтруется с функцией сигнализации

16, Как правило, покупатель может установить шланги на испытательный стенд после получения испытательного стенда. Но если покупателю нужно, чтобы продавец отправил техника на его завод для установки испытательного стенда, он должен нести расходы на обратные авиабилеты, питание, проживание в отеле в стране покупателя.
