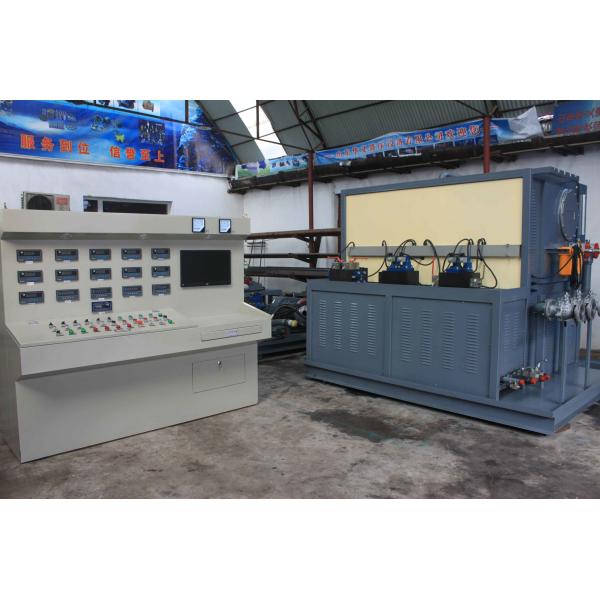

Испытательная скамейка гидравлического насоса для ремонта экскаваторов

с компьютером и ПЛК SIEMENS

Эта испытательная скамейка имеет закрытую структуру резервуара масла, что позволяет работать в пыльной среде, но пользователи должны обращать внимание на регулярную очистку пыли на испытательной скамейке,чтобы обеспечить хорошую теплораспределение гидравлической системы и чистоту масла.

YST 500 - это всеобъемлющая профессиональная испытательная скамейка, предназначенная для тестирования гидравлического насоса / двигателя, а также тестирования отремонтированного насоса pr-мотора.YST 500 выбирает отечественные и зарубежные высококачественные гидравлические компоненты и аксессуары, поэтому он имеет преимущества компактной структуры, надежного качества, разумного дизайна,Простая эксплуатация и обслуживание и другие характеристики/ Соответствует китайскому стандарту GB3766-88 "гидравлическая система общих технических условий" , в котором каждый запрос на испытание может быть удовлетворен YST 500/

Основные параметры

• Размеры и основные параметры

Масса: 3 тонны

Внешнее измерение:

Двигательная платформа: 1400*2100*1600 мм

Главный резервуар масла и стол управления клапаном: 2700*2050*2030 мм

Мощность привода: 110 кВт

Вспомогательный двигатель: 22КВт низкое давление насос для подачи масла является насос лопатки, 45V-75A

Вспомогательный двигатель: 22КВт, насос высокого давления для подачи масла A2F23/31

Максимальный поток: 500L+500L

2. основная конфигурация и параметры испытательной скамьи

Режим вождения: электродвигатель

Скорость: 4-полюсный двигатель, 0~3000 р/мин (рекомендуется использовать менее 2300 р/мин)

Режим нагрузки: компьютерное издание; как ручной, так и автоматический режим нагрузки,

Способ подачи нефти: самопоглощающая и силовая

Режим показа: цифровой счетчик и компьютерный дисплей

Режим работы: ручная и автоматическая работа

3 рабочая среда:ISOVG46 гидравлическое масло

4. Объем нефтяного бака: спроектировано 1250 л, в реальности 1200 л

5. Требование чистоты масла:

GB/T14039 19/16 ((NAS10 класс)

IV: Инструкция по установке

1После прибытия этой гидравлической системы, проверьте, что все в соответствии с требованиями, если испытательная скамейка отвечает требованиям проектирования, и если есть какие-либо повреждения.обращайтесь непосредственно к производителю.

• При установке каждой части гидравлической системы убедитесь, что крышка или оболочка каждого наружного порта для масла не отпадает перед сочетанием шлангов для этого оборудования.чтобы избежать загрязнения этой гидравлической системы.

• После транспортировки этой гидравлической системы в положение для установки, закрепите ее крепко, чтобы избежать какого-либо влияния на производительность этой гидравлической системы.

• После каждой части этой гидравлической системы на их

правильное положение, сопоставьте шланги для гидравлической системы согласно гидравлическому эксплуатационному чертежу.

5При выполнении работы по соединению не пропустите или не повреждайте ни одну уплотнитель,

6После завершения установки, пожалуйста, соедините электрические компоненты согласно схеме проводки.
