Держатель TO-263HV модуля 2500V 30A 150W транзистора IXGA20N250HV IGBT поверхностный
Держатель TO-263HV модуля 2500V 30A 150W транзистора IXGA20N250HV IGBT поверхностный
Спецификации
Номер модели :
IXGA20N250HV
Количество минимального заказа :
50pcs
Способность поставки :
1000000 шт.
Пробой напряжения коллектор-эмиттер (макс.) :
2500 v
Ток - коллектор (Ic) (макс.) :
30 a
Настоящий - пульсированный сборник (Icm) :
105 a
Vce (дальше) (Макс) @ Vge, Ic :
3.1V @ 15V, 20A
Мощность - Макс. :
150 w
Пакет/случай :
TO-263-3, D²Pak (2 отведения + вкладка), TO-263AB
Описание

IXGA20N250HV IGBT 2500 v 30 держатель TO-263HV a 150 w поверхностный

IXYS IXGA20N250HV высоковольтное IGBT

IXYS IXGA20N250HV высоковольтное IGBT (изолированный транзистор ворот двухполярный) обеспечивает квадратную обратной косой безопасной возможность рабочей зоны (RBSOA) и короткого замыкания 10µs выдерживая. IXGA20N250HV отличает напряжением тока сатурации напряжения тока сборник-к-излучателя 2500V, течение сборника 12A на +110°C, и коллектор- эмиттера 3.1V. Прибор имеет положительный коэффициент temp v(Сидеть) CE, идеальный для проходить параллельно.

IXGA20N250HV IGBT включает одиночный прибор в системах цепи которых ранее использовали множественные каскадированные переключатели низк-напряжения тока. Такая консолидация прибора уменьшает число приборов силы и улучшает цену и эффективность путем исключать сложные компоненты привода и напряжения тока балансируя. В системах цепи которых ранее использовали высоковольтные SCRs, это высоковольтное IGBT обеспечивает дизайнера с истинным переключателем легко для того чтобы снабдить схемы модуляции сигнала. Эта способность улучшает эффективность, упрощая волн-формировать и включать разъединение нагрузки для улучшенной безопасности системы. Традиционное высокое напряжение EMRs и реле разрядки можно также заменить, уменьшающ сложность системы и улучшающ общую надежность.

IXYS IXGA20N250HV высоковольтное IGBT предложено в пакете индустриального стандарта TO-263HV и отличает -55°C к диапазону температур соединения +150°C.

ОСОБЕННОСТИ

  • Пакет индустриального стандарта TO-263HV
  • Высоковольтный пакет
  • Электрически изолированная плата
  • Высокая пиковая настоящая возможность
  • Низкое напряжение тока сатурации
  • Отливая в форму эпоксидная смола встречает классификацию воспламеняемости V-0 UL 94

ПРИМЕНЕНИЯ

  • Pulser цепи
  • Цепи разряда конденсатора
  • Высоковольтные электропитания
  • Высоковольтное испытательное оборудование
  • Генераторы лазера и рентгеновского снимка

СПЕЦИФИКАЦИИ

  • напряжение тока коллектор- эмиттера 2500V (vCES)
  • напряжение тока сборник-ворот 2500V (vCGR)
  • напряжение тока ворот-излучателя ±20V (vGES)
  • переходный процесс напряжения тока ворот-излучателя ±30V (vСАМОЦВЕТ)
  • диссипация силы сборника 150W (pC)
  • течение сборника 30A на +25°C (IC25)
  • течение сборника 12A на +110°C (IC110)
  • напряжение тока сатурации коллектор- эмиттера 3.10V (vCE (сидел))
  • Сопротивление соединени-случая 0.83°C/W термальное (rthJC)
  • -55°C к диапазону температур соединения +150°C (Tj)

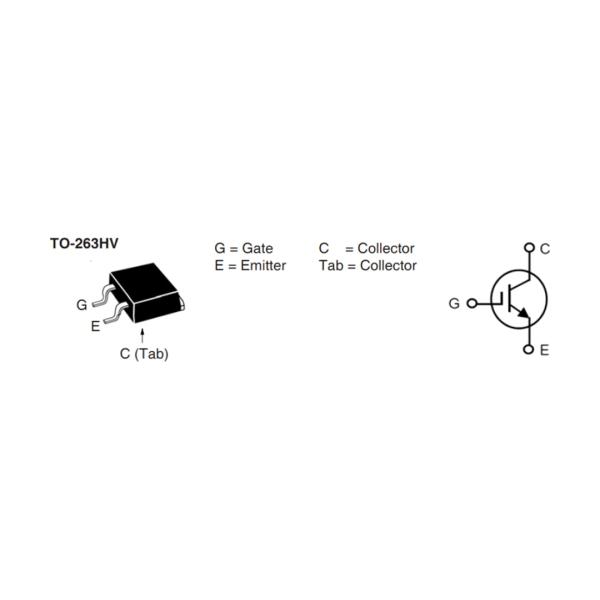

ОБОЗНАЧЕНИЯ & СХЕМА PIN

Держатель TO-263HV модуля 2500V 30A 150W транзистора IXGA20N250HV IGBT поверхностный

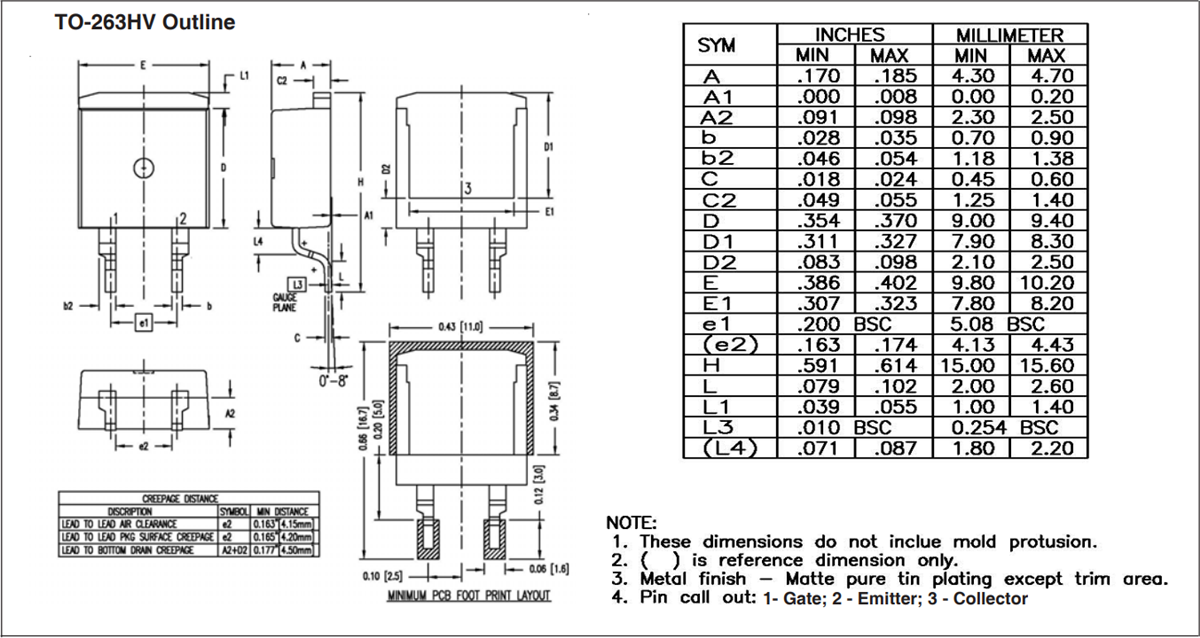

ПЛАН ПАКЕТА

Держатель TO-263HV модуля 2500V 30A 150W транзистора IXGA20N250HV IGBT поверхностный
