Спецификации
Номер модели :
Совет по развитию CH340 ATMEGA328
Место происхождения :
Китай
Количество минимального заказа :
10pieces
Условия оплаты :
T/T, западное соединение, PayPal
Способность поставки :
5000pcs
Срок поставки :
5-14 дней
Упаковывая детали :
Коробка
Категория :
Доски развития, наборы, программисты
Описание :
Микро-USB вспышки USB-TTL CH340G UNO WiFi R3 ATmega328P ESP8266 32Mb
Семья :
Доска развития R3 с главным КАБЕЛЕМ USB обломока ATMEGA328P-AU CH340+
ТИП ДОСКИ :
Доска развития Wifi
Серия :
ATmega328P ESP8266 Ch340
Система соединения :
Экран Arduino R3
Пакет :
Доска развития UNOs R3 + кабель USB
Запасы :
В наличии
Описание

UNO WiFi R3 ATmega328P ESP8266 32Mb flash USB-TTL CH340G Micro-USB Arduino

UNO WiFi R3 ATmega328P ESP8266 32Mb flash USB-TTL CH340G Micro-USB

Это модифицированная версия классической платы ARDUINO UNO R3.Полная интеграция микроконтроллера Atmel ATmega328 и микросхемы Wi-Fi ESP8266 с 32 МБ флэш-памяти, а также преобразователя USB-TTL CH340G на одной плате.Все модули могут работать вместе или независимо друг от друга.

На плате где переключатель режима работы с 8 положением:

ATmega328P ESP8266 UNO WiFi R3 Arduino Совет по развитию

После выбора режима платы можно переходить к настройке IDE

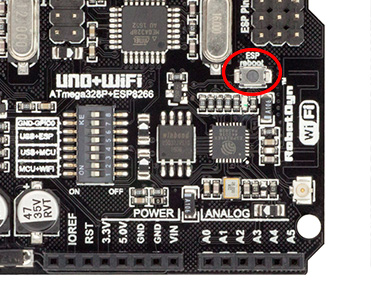

Важно, что при программировании модуля ESP8266 необходимо нажать кнопку «ESP Reboot».

ATmega328P ESP8266 UNO WiFi R3 Arduino Совет по развитию

Состояние переключателя и выбор режима:

1 2 3 4 5 6 7 8
CH340 подключается к ESP8266 (загрузить скетч) ВЫКЛЮЧЕННЫЙ ВЫКЛЮЧЕННЫЙ ВЫКЛЮЧЕННЫЙ ВЫКЛЮЧЕННЫЙ НА НА НА НЕТ
CH340 подключить к ESP8266 (подключить) ВЫКЛЮЧЕННЫЙ ВЫКЛЮЧЕННЫЙ ВЫКЛЮЧЕННЫЙ ВЫКЛЮЧЕННЫЙ НА НА ВЫКЛЮЧЕННЫЙ НЕТ
CH340 подключить к ATmega328 (загрузить скетч) ВЫКЛЮЧЕННЫЙ ВЫКЛЮЧЕННЫЙ НА НА ВЫКЛЮЧЕННЫЙ ВЫКЛЮЧЕННЫЙ ВЫКЛЮЧЕННЫЙ НЕТ
Мега328+ESP8266 НА НА ВЫКЛЮЧЕННЫЙ ВЫКЛЮЧЕННЫЙ ВЫКЛЮЧЕННЫЙ ВЫКЛЮЧЕННЫЙ ВЫКЛЮЧЕННЫЙ НЕТ
Все модули работают независимо ВЫКЛЮЧЕННЫЙ ВЫКЛЮЧЕННЫЙ ВЫКЛЮЧЕННЫЙ ВЫКЛЮЧЕННЫЙ ВЫКЛЮЧЕННЫЙ ВЫКЛЮЧЕННЫЙ ВЫКЛЮЧЕННЫЙ

НЕТ

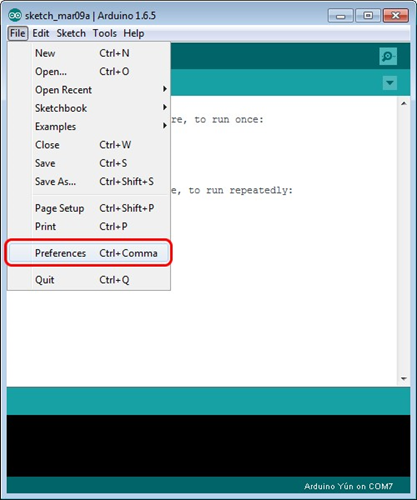

Для начала откройте среду программирования Arduino IDE и перейдите в настройки:

ATmega328P ESP8266 UNO WiFi R3 Arduino Совет по развитию

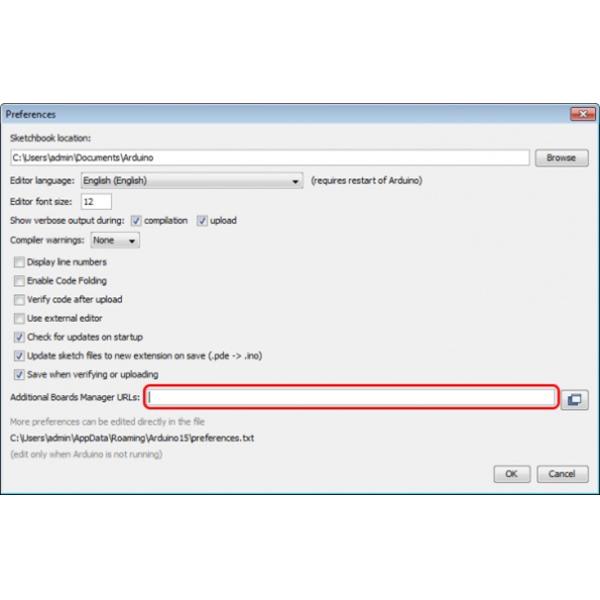

Затем в появившемся окне в строке Дополнительные URL-адреса менеджера досок (отмечены красным) вставьте http://arduino.esp8266.com/stable/package_esp8266com_index.json ссылку для установки в Arduino IDE дополнительных скриптов, которые бы работали с модулями ESP8266, и нажмите ОК

ATmega328P ESP8266 UNO WiFi R3 Arduino Совет по развитию

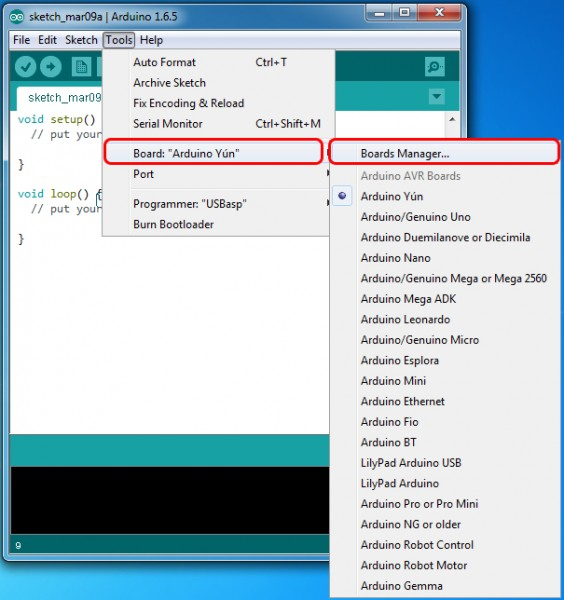

Затем перейдите в «Инструменты»> «Доска»> «Менеджер досок».

ATmega328P ESP8266 UNO WiFi R3 Arduino Совет по развитию

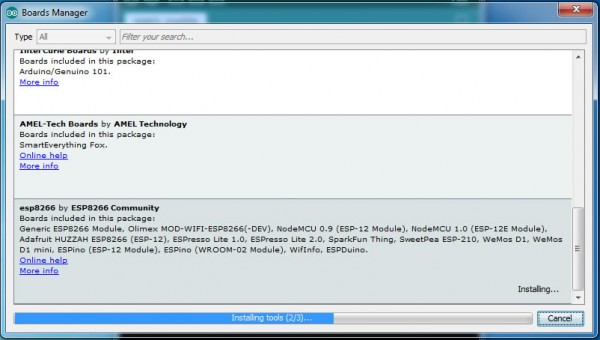

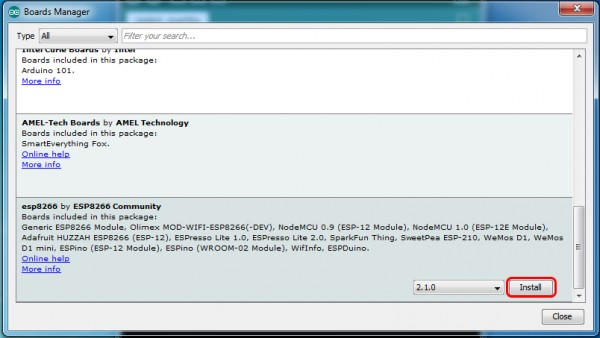

В появившемся окне прокрутите список до скрипта esp8266 by ESP8266 Community и нажмите.

ATmega328P ESP8266 UNO WiFi R3 Arduino Совет по развитию

В правом нижнем углу сможете выбрать версию ПО, выберите версию 2.1.0 (самая новая) и нажмите кнопку Установить

ATmega328P ESP8266 UNO WiFi R3 Arduino Совет по развитию

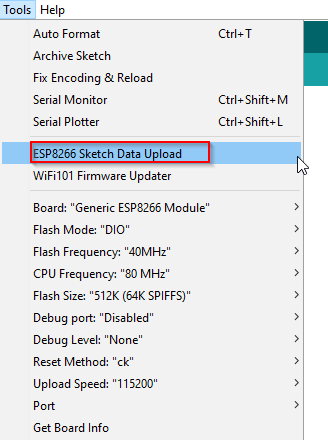

После установки закрываем окно и переходим в Инструменты > Плата и видим список доступных устройств для программирования микросхемы ESP8266.

ATmega328P ESP8266 UNO WiFi R3 Arduino Совет по развитию

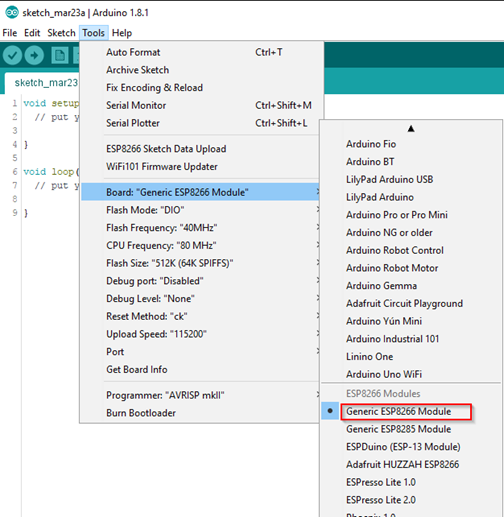

Далее вам нужно выбрать карту, как показано на картинке (модуль Generic ESP8266)

ATmega328P ESP8266 UNO WiFi R3 Arduino Совет по развитию

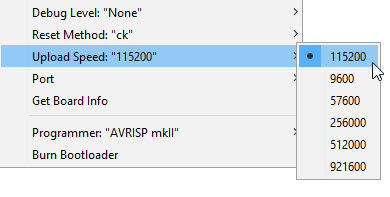

Выберите скорость загрузки - 115200

ATmega328P ESP8266 UNO WiFi R3 Arduino Совет по развитию

Категория Макетные платы, комплекты, программаторы
Семья Совет по развитию Wi-Fi
Основной чип ATMEGA328 +CH340
Тип платы Платформа оценки
Тип Микро-USB
Вывод 3,3 В-5 В
Используемая микросхема / часть ATmega328P ESP8266 CH340G
Тип крепления Фиксированный
Растение УНО WiFi R3

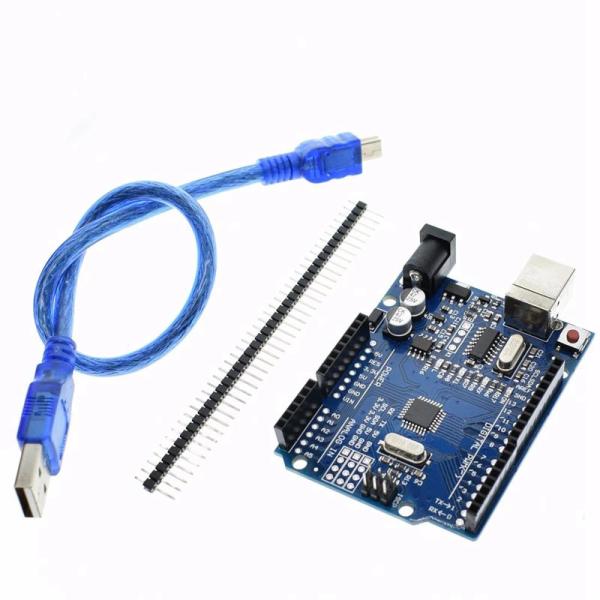

Содержание Плата(ы)+ Кабель
