Спецификации
Номер модели :
PIC24HJ64GP510A-E/PT
Место происхождения :
Таиланд
Количество минимального заказа :
10pieces
Условия оплаты :
T/T, западное соединение, PayPal
Способность поставки :
6600PCS
Срок поставки :
В запасе
Упаковывая детали :
Стандартный пакет
Детали :
Микроконтроллеры PIC24HJ64GP510A-E/PT шестнадцатиразрядные (KB SRAM до 256 KB внезапные и 16) с пред
Категория :
Электронные компонент-интегрированные цепи (IC)
Устанавливать тип :
Поверхностный монтаж/сквозное отверстие
Описание :
Высокопроизводительные, шестнадцатиразрядные регуляторы ic цифрового сигнала
Пакет :
QFN/SOIC/DIP
Низкопробный номер детали :
PIC24HJ
Работая температурная амплитуда температуры окружающей среды :
-40°C | 85°C (ЖИВОТИКИ)
Семья :
Семья прибора PIC24H шестнадцатиразрядная использует сильную шестнадцатиразрядную архитектуру
Описание

Семейство 16-разрядных устройств PIC24HJ64GP510A-E/PT PIC24H использует мощную ИС с 16-разрядной архитектурой.

16-разрядные микроконтроллеры (до 256 КБ флэш-памяти и 16 КБ SRAM) с усовершенствованным аналогом
--PIC24HJXXXGPX06A/X08A/X10A
Семейство 16-разрядных устройств PIC24H использует мощную 16-разрядную архитектуру, идеально подходящую для приложений, которые полагаются на высокоскоростные повторяющиеся вычисления, а также на управление.Устройства совместимы по выводам с устройствами семейства dsPIC33F и имеют очень высокую степень совместимости с устройствами семейства dsPIC30F.Это обеспечивает беспрепятственный переход с/на устройства PIC24F, dsPIC30F и dsPIC33F.
Условия эксплуатации
До 40 операций в секунду
от 3,0 В до 3,6 В, от -40°C до +150°C, от постоянного тока до 20 MIPS
От 3,0 В до 3,6 В, от -40°C до +125°C, от постоянного тока до 40 MIPS
Высокоэффективное ядро ​​PIC24H
Кодоэффективная (C и Assembly) архитектура
Однотактный MUL со смешанными знаками плюс аппаратное деление
16 x 16 операций умножения
32/16 и 16/16 операций деления
Сдвиг данных до ±16 бит
Управление часами
±2% внутренний генератор
Программируемые PLL и генераторы тактовых импульсов
Отказоустойчивый монитор часов (FSCM)
Независимый сторожевой таймер (WDT)
Быстрое пробуждение и запуск
Управление энергопотреблением
Встроенный стабилизатор напряжения 2,5 В
Режимы управления с низким энергопотреблением (Sleep, Idle, Doze)
Интегрированный сброс при включении питания и сброс при отключении питания
Динамический ток 1,35 мА/МГц (типовой)
Ток IPD 55 мкА (типовой) Расширенный
Аналоговые функции
Два модуля АЦП: настраиваются как 10-битные, 1,1 Мвыб/с с четырьмя S&H или 12-битные, 500 тыс.выб./с с одним S&H,
18 аналоговых входов на 64-контактных устройствах и до 32 аналоговых входов на 100-контактных устройствах
Гибкие и независимые источники запуска АЦП
Таймеры/сравнение выходов/захват входных данных
До девяти 16-битных таймеров/счетчиков.Можно объединить в четыре 32-битных таймера.
Восемь модулей сравнения выходов, настраиваемых как таймеры/счетчики
Восемь модулей захвата ввода
Коммуникационные интерфейсы
Два модуля UART (10 Мбит/с) — с поддержкой протоколов LIN 2.0 и IrDA®
Два 4-проводных модуля SPI (15 Мбит/с)
До двух модулей I2C™ (до 1 Мбод) с поддержкой шины SM
Модуль Enhanced CAN (ECAN) (1 Мбод) с поддержкой 2.0B
Модуль интерфейса преобразователя данных (DCI) с поддержкой кодека I2S
Ввод, вывод
Приемник/источник до 10 мА (зависит от контакта) для стандартного VOH/VOL, до 16 мА (зависит от контакта) для нестандартного VOH1
5V-толерантные контакты
Выбираемый открытый слив, подтягивания и опускания
Ток фиксации перенапряжения до 5 мА
Внешние прерывания на всех контактах ввода/вывода
Поддержка разработки отладчика
Внутрисхемное и прикладное программирование
Две программы и две сложные точки останова данных
Совместимое с IEEE 1149.2 (JTAG) сканирование границ
Трассировка и просмотр во время выполнения

Технические характеристики:

Категория
Интерфейс - драйверы, приемники, приемопередатчики
производитель
Микрочиповая технология
Ряд

Цифровые контроллеры сигналов IC-MCU
Статус детали
Активный
Архитектура 16
Максимальная скорость (МГц) 120
Скорость процессора (MIPS/DMIPS) 30
Размер памяти программы (КБ) 132
Несколько флэш-панелей ЛОЖЬ
Темп.Диапазон Мин. -40
Темп.Диапазон Макс. 125
Минимальное рабочее напряжение (В) 2,5
Максимальное рабочее напряжение (В) 5,5
Количество выводов 64
Малая мощность Нет
Количество компараторов 0
Количество АЦП 1
Каналы АЦП 16
Максимальное разрешение АЦП (бит) 12
Макс. частота дискретизации АЦП (тыс/с) 200
Количество ЦАП 0
выходы ЦАП 0
Максимальное разрешение ЦАП (бит) 0
Аппаратный RTCC Нет
ШИМ-каналы управления двигателем 0
ШИМ-каналы SMPS 0
Количество временных баз ШИМ 1
Выходные каналы сравнения 8
USB-интерфейс Никто
Количество CAN-модулей 2
Тип CAN-модуля МОГУ
Криптодвигатель Нет
Интерфейс квадратурного энкодера (QEI) 0
Сегментный ЖК-дисплей 0
ЖК-дисплей/графический интерфейс Нет
Конфигурируемые модули логических ячеек (CLC/CCL) 0
Периферийный выбор контакта (PPS)/мультиплексирование контактов Нет


Экологические и экспортные классификации

АТРИБУТ ОПИСАНИЕ
Статус RoHS Соответствует ROHS3
Уровень чувствительности к влаге (MSL) 3 (168 часов)
ДОСТИЖЕНИЕ Статус REACH Не затронуто
ECCN 3А991Б1А
ХТСУС 8542.32.0071

Более 16-битный микроконтроллер PIC и номер детали микрочипа DSC:

PIC24FJ256DA106 PIC24FJ32MC101 PIC24FJ32MC101
PIC24FJ256DA110 PIC24FJ32MC102 PIC24FJ32MC102
PIC24FJ256DA110 PIC24FJ32MC104 PIC24FJ32MC104
PIC24FJ256DA206 PIC24FJ48GA002 PIC24FJ48GA002
PIC24FJ256DA206 PIC24FJ48GA004 PIC24FJ48GA004
PIC24FJ256DA210 PIC24FJ512GA606 PIC24FJ512GA606
PIC24FJ256DA210 PIC24FJ512GA610 PIC24FJ512GA610
PIC24FJ256GA106 PIC24FJ512GB606 PIC24FJ512GB606
PIC24FJ256GA108 PIC24FJ512GB610 PIC24FJ512GB610
PIC24FJ256GA110 PIC24FJ512GL405 PIC24FJ512GL405
PIC24FJ256GA406 PIC24FJ512GL406 PIC24FJ512GL406
PIC24FJ256GA410 PIC24FJ512GL408 PIC24FJ512GL408
PIC24FJ256GA412 PIC24FJ512GL410 PIC24FJ512GL410
PIC24FJ256GA606 PIC24FJ512GU405 PIC24FJ512GU405
PIC24FJ256GA610 PIC24FJ512GU406 PIC24FJ512GU406
PIC24FJ256GA702 PIC24FJ512GU408 PIC24FJ512GU408
PIC24FJ256GA704 PIC24FJ512GU410 PIC24FJ512GU410
PIC24FJ256GA705 PIC24FJ64GA002 PIC24FJ64GA002
PIC24FJ256GB106 PIC24FJ64GA004 PIC24FJ64GA004
PIC24FJ256GB108 PIC24FJ64GA006 PIC24FJ64GA006
PIC24FJ256GB110 PIC24FJ64GA008 PIC24FJ64GA008
PIC24FJ256GB206 PIC24FJ64GA010 PIC24FJ64GA010
PIC24FJ256GB206 PIC24FJ64GA102 PIC24FJ64GA102
PIC24FJ256GB210 PIC24FJ64GA104 PIC24FJ64GA104
PIC24FJ256GB210 PIC24FJ64GA106 PIC24FJ64GA106
PIC24FJ256GB406 PIC24FJ64GA108 PIC24FJ64GA108
PIC24FJ256GB410 PIC24FJ64GA110 PIC24FJ64GA110
PIC24FJ256GB412 PIC24FJ64GA202 PIC24FJ64GA202
PIC24FJ256GB606 PIC24FJ64GA204 PIC24FJ64GA204
PIC24FJ256GB610 PIC24FJ64GA306 PIC24FJ64GA306
PIC24FJ256GL405 PIC24FJ64GA308 PIC24FJ64GA308
PIC24FJ256GL406 PIC24FJ64GA310 PIC24FJ64GA310
PIC24FJ256GL408 PIC24FJ64GA406 PIC24FJ64GA406
PIC24FJ256GL410 PIC24FJ64GA410 PIC24FJ64GA410
PIC24FJ256GU405 PIC24FJ64GA412 PIC24FJ64GA412
PIC24FJ256GU406 PIC24FJ64GA702 PIC24FJ64GA702
PIC24FJ256GU408 PIC24FJ64GA704 PIC24FJ64GA704
PIC24FJ256GU410 PIC24FJ64GA705 PIC24FJ64GA705
PIC24FJ32GA002 PIC24FJ64GB002 PIC24FJ64GB002
PIC24FJ32GA004 PIC24FJ64GB004 PIC24FJ64GB004
PIC24FJ32GA102 PIC24FJ64GB106 PIC24FJ64GB106
PIC24FJ32GA104 PIC24FJ64GB108 PIC24FJ64GB108
PIC24FJ32GB002 PIC24FJ64GB110 PIC24FJ64GB110
PIC24FJ32GB004 PIC24FJ64GB202 PIC24FJ64GB202
PIC24FJ32GP202 PIC24FJ64GB204 PIC24FJ64GB204
PIC24FJ32GP203 PIC24FJ64GB406 PIC24FJ64GB406
PIC24FJ32GP205 PIC24FJ64GB410 PIC24FJ64GB410
PIC24FJ32GU202 PIC24FJ64GB412 PIC24FJ64GB412
PIC24FJ32GU203 PIC24FJ64GC006 PIC24FJ64GC006
PIC24FJ32GU205 PIC24FJ64GC010 PIC24FJ64GC010
ПИК24ХДЖ64ГП506 ПИК24ХДЖ64ГП506А ПИК24ХДЖ64ГП510А

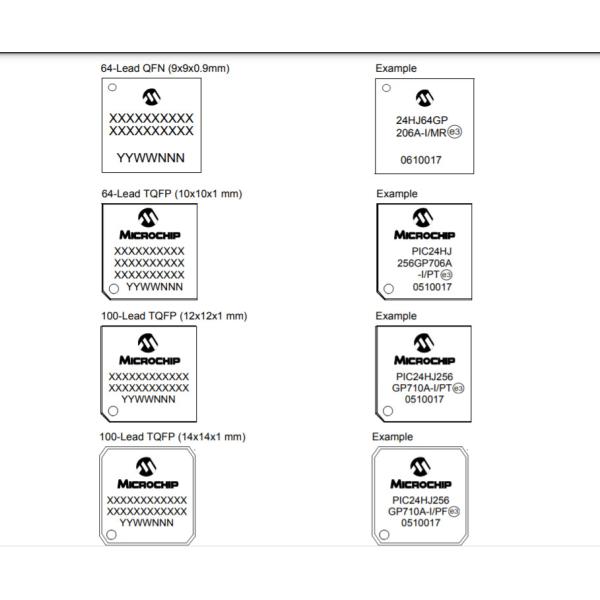

Семейство 16-разрядных устройств PIC24HJ64GP510A-E/PT PIC24H использует мощную 16-разрядную архитектуру ИС. Маркировка:
