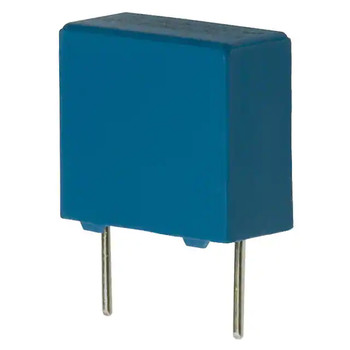

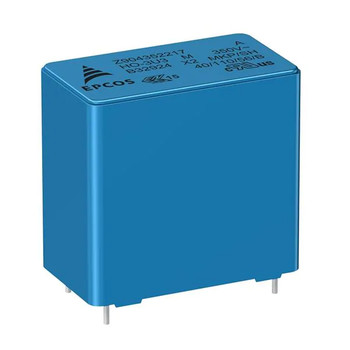

B32921C3104M000 Пленочный конденсатор 0,1 мкФ 305 В 630 В Полипропилен (ПП) Радиальный конденсатор подавления электромагнитных помех EPCOS TDK

Указания по применению для различных возможных положений X1/X2:

Последовательно с линией электропередачи (т.е. емкостным источником питания) Типичные области применения:

Измерители мощности ЭБУ для бытовой техники и бытовой техники Различные области применения датчиков Суровые условия окружающей среды

Требуемые характеристики Высокая стабильность емкости в течение всего срока службы Узкие допуски для регулируемого источника тока

Рекомендуемая серия продуктов:

B3293* (305 В перем. тока) для тяжелых условий эксплуатации с допуском EN для X2 (UL Q1/2010) B3265* Стандартный конденсатор MKP серии MKP без сертификатов безопасности B3267*L Стандартный конденсатор MKP серии MKP без сертификатов безопасности B3292*H/J (305 В перем. тока) ), тяжелые условия окружающей среды, одобрено как X2

Параллельно с Powerline Типичные области применения:

Стандартные X2 используются параллельно с сетью для уменьшения электромагнитных помех, исходящих от сети.Для этого они должны соответствовать применимым директивам и стандартам ЭМС.

Требуемые функции Стандартные сертификаты безопасности (ENEC, UL, CSA, CQC) Возможность высокой импульсной нагрузки Выдерживает импульсные перенапряжения

Рекомендуемая серия продуктов

B3292*C/D (305 В перем. тока), стандартная серия, одобрена как X2 B3291* (330 В перем. тока), одобрена как X1 B3291* (530 В перем. тока), одобрена как X1 B3291* (550 В перем. тока), одобрена как X1 B3292 *H/J (305 В перем. тока), тяжелые условия окружающей среды, сертифицирован как X2

Типичные области применения :

Класс X2 для подавления помех

Приложения «через черту»

Климатический Макс.

рабочая температура: 110 °C

Климатическая категория (IEC 60068-1:2013): 40/105/56 (ENEC10) 40/110/56 (ENEC15)

Конструкция Диэлектрик: полипропилен (MKP) Пластиковый корпус (UL 94 V-0) Герметизация из эпоксидной смолы (UL 94 V-0)

Функции

Очень маленькие размеры Самовосстанавливающиеся свойства

Конденсаторы, не содержащие галогенов, совместимые с RoHS, доступны по запросу.

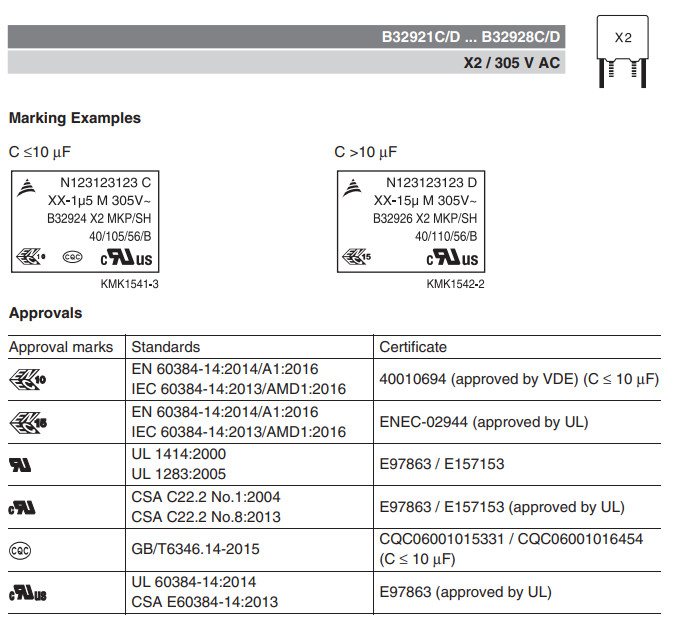

Клеммы Параллельные жилы, бессвинцовые, луженые Провода специальной длины доступны по запросу Маркировка Логотип производителя, номер партии, код даты, номинальная емкость (кодировано), цоколь.допуск (буквенное обозначение), номинальное переменное напряжение, номер серии, подкласс (Х2), код диэлектрика (МКП), климатическая категория, категория пассивной воспламеняемости, допуски.Способ доставки Навалом (без ленты) С лентой (боеприпасы или катушка) Подробнее об ленте см. в главе «Обмотка лентой и упаковка

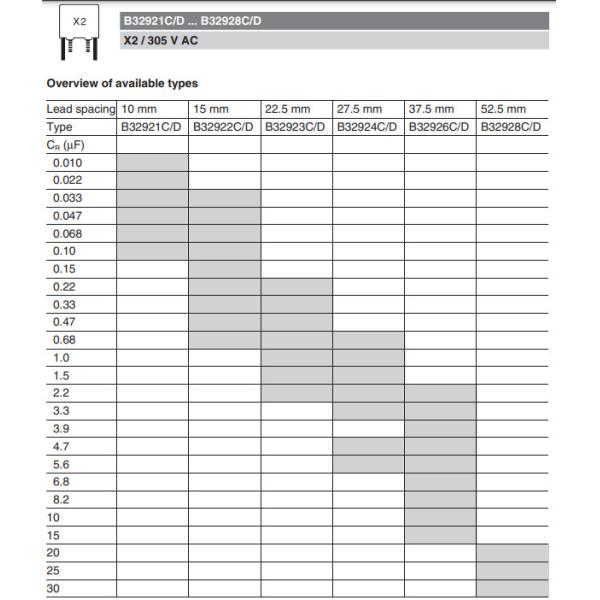

Спецификация пленочных конденсаторов:
