MICROCHIP ATTINY2313-20SU Интегральные схемы IC MCU 8BIT 2KB FLASH 20SOIC Микроконтроллер с 2K Bytes внутрисистемно программируемой Flash

ATTINY2313 ATTINY2313V 8-разрядный микроконтроллер с 2 Кбайт внутрисистемно программируемой флэш-памяти

Обзор:

ATtiny2313 — это 8-битный КМОП-микроконтроллер с низким энергопотреблением, основанный на улучшенной RISC-архитектуре AVR.

Выполняя мощные инструкции за один такт, ATtiny2313 достигает пропускной способности, приближающейся к

1 MIPS на МГц, что позволяет разработчику системы оптимизировать энергопотребление в зависимости от скорости обработки.

Ядро AVR сочетает в себе богатый набор инструкций с 32 рабочими регистрами общего назначения.Все 32 регистра напрямую подключены к арифметико-логическому устройству (ALU), что позволяет получить доступ к двум независимым регистрам в одной инструкции, выполняемой за один такт.

Полученная в результате архитектура более эффективна в коде, обеспечивая при этом пропускную способность в десять раз выше, чем у обычных микроконтроллеров CISC.

ATtiny2313 обеспечивает следующие функции: 2 Кбайт внутрисистемно программируемой флэш-памяти, 128 байт EEPROM, 128 байт SRAM, 18 линий ввода/вывода общего назначения, 32 рабочих регистра общего назначения, однопроводной интерфейс для встроенной отладки, два гибкие таймеры/счетчики с режимами сравнения, внутренними и внешними прерываниями, последовательный программируемый USART, универсальный последовательный интерфейс с детектором условий запуска, программируемый сторожевой таймер с внутренним генератором и три программно выбираемых режима энергосбережения.В режиме ожидания ЦП останавливается, в то время как SRAM, таймеры/счетчики и система прерываний продолжают функционировать.Режим Power-down сохраняет содержимое регистра, но замораживает генератор, отключая все остальные функции микросхемы до следующего прерывания или аппаратного сброса.В режиме ожидания кварцевый/резонаторный осциллятор работает, в то время как остальная часть устройства находится в спящем режиме.Это обеспечивает очень быстрый запуск в сочетании с низким энергопотреблением.Устройство изготовлено с использованием технологии энергонезависимой памяти высокой плотности Atmel.Встроенная флэш-память ISP позволяет перепрограммировать программную память внутри системы через последовательный интерфейс SPI или с помощью обычного программатора энергонезависимой памяти.Объединяя 8-разрядный RISC-процессор с внутрисистемной самопрограммируемой флэш-памятью на монолитном кристалле, Atmel ATtiny2313 представляет собой мощный микроконтроллер, обеспечивающий очень гибкое и экономичное решение для многих встроенных приложений управления.ATtiny2313 AVR поддерживается полным набором инструментов для разработки программ и систем, включая: компиляторы C, макроассемблеры, программные отладчики/симуляторы, внутрисхемные эмуляторы и оценочные наборы.

Функции:
• Использует архитектуру AVR® RISC
• AVR – высокопроизводительная RISC-архитектура с низким энергопотреблением
- 120 мощных инструкций - выполнение большинства циклов за один такт
– 32 x 8 рабочих регистров общего назначения
- Полностью статическая работа
– Пропускная способность до 20 MIPS на частоте 20 МГц
• Данные и энергонезависимая память программ и данных
– 2 Кбайт внутрисистемной самопрограммируемой флэш-памяти
Выносливость 10 000 циклов записи/стирания
– 128 байт внутрисистемно программируемой EEPROM
Выносливость: 100 000 циклов записи/стирания
– 128 байт внутренней SRAM
- Блокировка программирования для программы Flash и безопасности данных EEPROM
• Периферийные функции
– Один 8-битный таймер/счетчик с отдельным предделителем и режимом сравнения
– Один 16-битный таймер/счетчик с отдельными режимами предварительного делителя, сравнения и захвата
- Четыре канала ШИМ
– встроенный аналоговый компаратор
– Программируемый сторожевой таймер со встроенным генератором
– USI – универсальный последовательный интерфейс
– Полнодуплексный USART
• Специальные функции микроконтроллера
- debugWIRE Встроенная отладка
- Внутрисистемное программирование через порт SPI
– Внешние и внутренние источники прерываний
- Режимы ожидания, отключения питания и ожидания с низким энергопотреблением
- Усовершенствованная схема сброса при включении питания
– Программируемая схема обнаружения пониженного напряжения
- Внутренний калиброванный осциллятор
• Ввод/вывод и пакеты
– 18 программируемых линий ввода/вывода
– 20-контактный PDIP, 20-контактный SOIC, 20-контактный QFN/MLF
• Рабочее напряжение
– 1,8 – 5,5 В (ATtiny2313V)
– 2,7 – 5,5 В (ATtiny2313)
• Оценки скорости
– ATtiny2313V: 0–4 МГц при 1,8–5,5 В, 0–10 МГц при 2,7–5,5 В
– ATtiny2313: 0–10 МГц при 2,7–5,5 В, 0–20 МГц при 4,5–5,5 В
• Типичная потребляемая мощность
- Активный режим
1 МГц, 1,8 В: 230 мкА
32 кГц, 1,8 В: 20 мкА (включая генератор)
- Режим отключения питания
< 0,1 мкА при 1,8 В

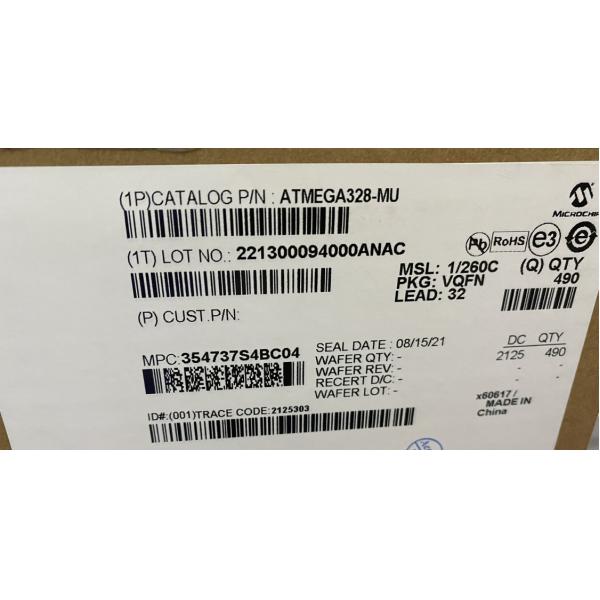

АТМЕГА328-МУСпецификация:
